Technische specificaties – kern

MEERDERE AANWEZIG.

2P40A30MA
2P40A300MA
2P63A30MA
2P63A300MA
4P40A30MA
4P40A300MA

2P25A
2P40A
2P63A
4P20A
4P40A
4P25A

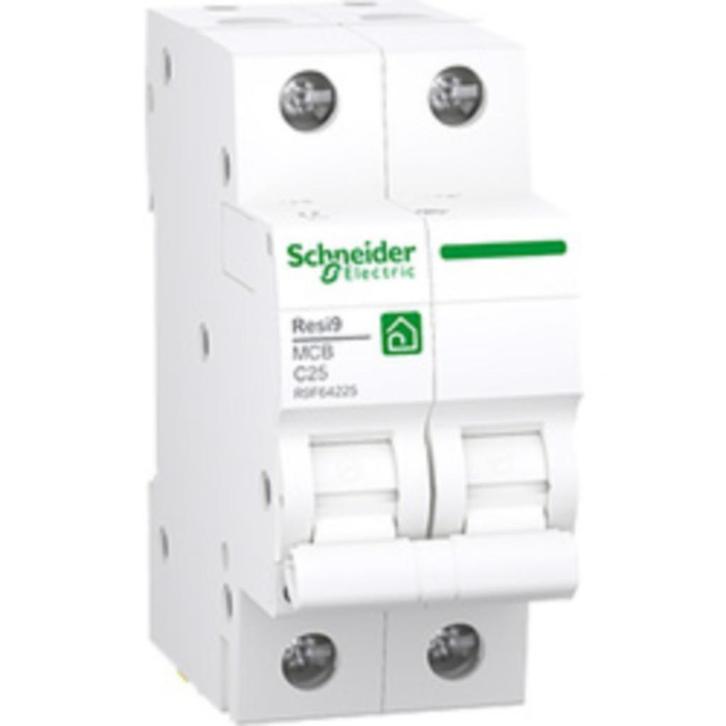

• Type: Modulaire automaat / miniatuur vermogensschakelaar (“automaat”) voor laagspanning. Schneider Electric
• Typeaanduiding: R9F64225 (Resi9 serie)
• Polen: 2 polig (2P) – twee beveiligde polen. Elektramat+1
• Nominale stroom (In): 25 A. Electro-Colli+1
• Uitschakelkarakteristiek (curve): C-curve (curve C) → houdt in dat de magnetische uitschakeling plaatsvindt bij ~5 – 10×In ongeveer. Electro-Colli+1
• Nominaal afschakelvermogen (Icn) volgens norm EN/IEC 60898‑1: ≈ 3 kA (3000 A) bij 230 V of 400 V AC. cebeo.be+1
• Nominale bedrijfs-/meetspanning (Ue): 230 V AC (en dus ook geschikt voor 400 V AC in distributie) volgens vermelding. Electro-Colli
• Nominale isolatiespanning (Ui): 440 V AC. Electro-Colli
• Nominale impuls-overspanningsspanning (Uimp): 4 kV. Electro-Colli
• Energiebegrenzingsklasse: klasse 3 (volgens de norm). Electro-Colli
• Aansluitbare geleiderdoorsnede:
• For flexible wire: bijvoorbeeld ≤ 16 mm² (zie variant)
• For solid wire: bijvoorbeeld ≤ 25 mm² (bovenkant) – zie vermelding. Electro-Colli

• Beschermingsgraad: IP20 (en IP40 in modulaire behuizing) volgens de fabrikant. Electro-Colli
• Omgevingstemperatuur bij werking: –25 °C tot +60 °C. Electro-Colli
• Mechanische en elektrische levensduur: mechanisch = ~20 000 cycli; elektrisch = ~10 000 cycli AC50/60Hz. Electro-Colli
• Afmetingen/verpakking: bijvoorbeeld breedte ~36 mm (2 modules van 18 mm ≈ 36 mm) volgens één specificatie; diepte ~44 mm inbouw; hoogte ~85 mm. cebeo.be+1
• Kleur: Wit (RAL9003) volgens één vermelding. cebeo.be
