Toepassing & opmerking:

MEERDERE AANWEZIG.

2P40A30MA
2P40A300MA
2P63A30MA
2P63A300MA
4P40A30MA
4P40A300MA

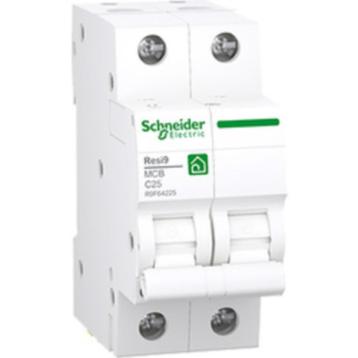

2P25A
2P40A
2P63A
4P20A
4P40A
4P25A

Voor jouw situatie (als commercieel medewerker, technisch betrokken bij installatie, etc.) is dit apparaat goed geschikt als aardlekbeveiliging voor een enkel-fase 230 V installatie, bijvoorbeeld in een schakelkast van een kleine installatie of verdeelbord. Met 40 A nominale stroom past het vaak bij circuits waar meerdere aftakkingen of grotere belasting aanwezig is. Omdat het een Type A is, kun je het gebruiken daar waar apparaten aanwezig zijn met pulserende DC-lek­stromen (bijv. elektronica, zonnestroominstallaties, omvormers) — dus dat kan relevant zijn bij bijvoorbeeld PV-installatie of energieautomatisering.
Belangrijk voor jou: bij installatie moet correct gekozen worden of twee-polig (fase + nul) voldoende is of dat vier-polig (3-fase + nul) nodig is, afhankelijk van de toepassing. Ook moet je checken dat de selectiviteit / coördinatie met upstream en downstream bescherming (zoals MCB’s) klopt.
Specificaties

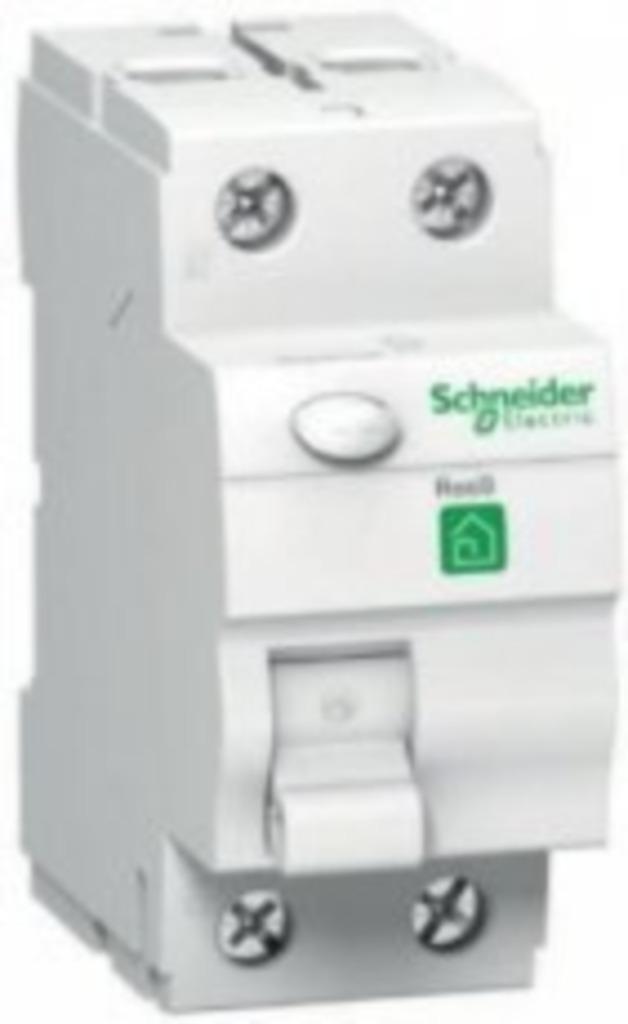

• Serie: Resi9 RCCB 2P (2-polig) – bescherming tegen aardlek stroom. Alplan+2Schneider Electric+2
• Nominale stroom InInIn: 40 A. Alplan+2My Electro+2
• Aardleksensitiviteit: 30 mA. Alplan+1
• Beschermingsklasse: Type A (kan zowel sinusvormige AC lekstromen als pulserende DC lekstromen detecteren). Alplan+1
• Bedrijfsspanning UeUeUe: 230 V AC (50/60 Hz) voor single-phase netwerk. Schneider Electric+1
• Nominale isolatie-spanning UiUiUi: 440 V. Alplan
• Nominale impuls-spanning UimpUimpUimp: 4 kV. Alplan
• Net­frequentie: 50/60 Hz. Alplan+1
• Gevoeligheidstype: Instantaan (geen vertraging). Alplan
• Aantal module-plaatsen: 4×9 mm-pitches breedte. Breedte 40 mm. Hoogte ~100 mm. Diepte ~82 mm (embed­diepte ~44 mm). Alplan+1
• Montagewijze: DIN-rail montage (clip-on) of equivalent. Alplan
• Beschermingsgraad: IP20 (apparaat) / IP40 in een modulaire behuizing. Alplan
• Levensduur: mechanisch ca. 20.000 cycli; elektrisch bijvoorbeeld AC-1: 10.000 cycli. Alplan
• Aansluiting: Tunnel-type klemmen boven of onder; flexibel 1…25 mm² of vast 1…35 mm². Aandraaimoment ~3,5 N·m. Alplan
• Omgevingstemperatuur: Bedienings-temperatuur: −25 °C…+40 °C (opgave voor dit model).
