Bouwplan tekeningen van een 1 of 2 cilinder stoom machine

Bouwplan tekeningen van een 1 of 2 cilinder stoom machine
Geef aan in de mail welke u wilt
1 cilinder Stoommachine € 17,50Afmetingen van het model 80x90x130 mm

Op de tekening staan alle onderdelen en een boven en zij aanzichten op ware modelbouw grootte
· Deze tekening is in kleur
· Teksten in het Engels
· alle maten van de onderdelen staan erop in mm
· draaibank en metaal bewerkings gereedschappen zijn noodzakelijk


Bouwplan tekeningen van een 2 cilinder Stoommachine € 27,50

Op de tekeningen ( op papier per post ) staan alle onderdelen op ware modelbouw grootte
· in totaal zijn het 26 pagina’s bouwtekeningen A4 in kleur
· alle maten van de onderdelen staan erop in mm
· per mail krijgt u :
· 12 pagina’s bouwbeschrijving is in het Duits maar kun je door google translate halen

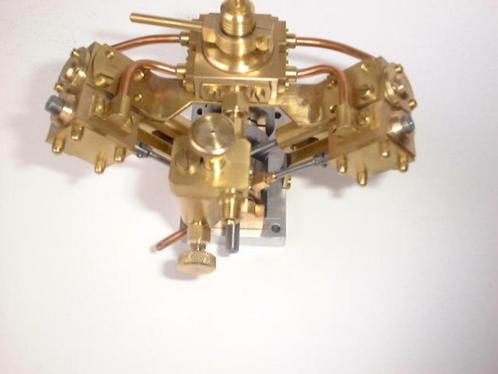

· Grote kleuren foto’s van het eindresultaat

Draaibank en metaal bewerkings gereedschappen zijn noodzakelijk

Maschinendaten:
Zylinder Anordnung V 90°
Zylinder Durchmesser 10 mm
Hub 12 mm
Steuerung Rundkolbenschieber ohne Schieberlappen
(Volldruckmaschine)
Steuerhub 2.6 mm
Betriebsdruck bis 3 bar
Gewicht 600g
Abmessungen Länge 90 mm, Breite unten 45 mm oben 110 mm
Höhe 90mm
Klik op "Bekijk meer advertenties" onder mijn naam voor nog meer bouwtekeningen!
