Kenmerken
Type
Schakelaar
Beschrijving

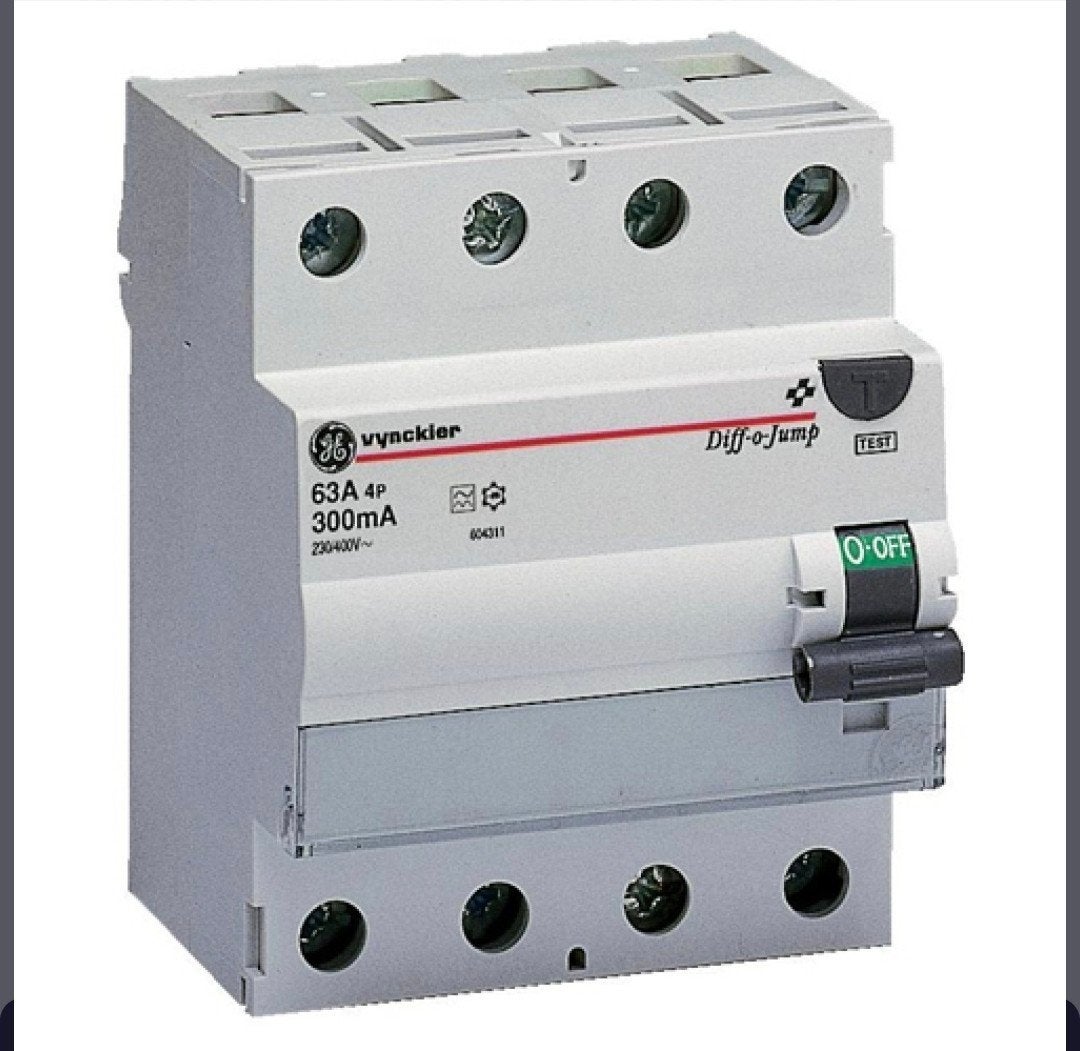

Vynckier Diff-O-Jump differentieelschakelaar DOJA463/030 (oude referentie Vynckier 604310).
Uitvoering: 4-polig
Nominale stroom: 63A
Gevoeligheid: 30mA
Type: type A
Diff-o-Jump differentieelschakelaars worden aan het begin van de leidingen geplaatst en beschermen tegen ontoelaatbare verliesstromen naar de aarde. Ze beveiligen personen tegen elektrocutie.
Werking
Bij een verliesstroom met residuele pulserende gelijkstroomvorm zal er een onevenwicht ontstaan in de primaire windingen van de torus die een residueel magnetisch veld opwekt in de torus, dit residueel magnetisch veld wekt op zijn beurt een spanning en stroom op in de secundaire winding die het relais doet aanspreken. Dit relais zet vervolgens het schakelmechanisme in werking waardoor de contacten openen onder veerdruk.
Eigenschappen
Nominale stroom In (A) 16, 25, 40, 63, 80, 100
Foutstroom (mA) 10, 30, 100, 300, 500, 1000
Nominale spanning Un 2P: 230 V; 4P: 230/400 V
Minimum werkingsspanning UBmin 2P: 127 V; 4P: 190 V
Mechanische/elektrische levensduur 20000/10000
Tropenbestendigheid volgens IEC 60068-2-28/2-30 en DIN 40046 95% RV bij 55°C
Maximum aansluitbereik soepele/stijve draad 35-50 mm²
Aantal polen 2, 4
Stootstroomvastheid Type : 250A 8/20μs; 200A 0,5μs - 100kHz; Type S: 3000A 8/20μs
Omgevingstemperatuur van -25 tot 55°C
Gewicht 2P: 220 g; 4P: 385 g
Kortsluitkarakteristieken
Schakelvermogen Im=500A
Residueel schakelvermogen IΔm≥500A voor 16 t.e.m. 40A; IΔm=800A voor 63 tot 100A
Kortsluitvermogen Inc=10000A bij 230/400V zekering 80A gG
Weerstaat aan een I2t van 22500 A2s - 3000A
Alle Diff-o-Jump toestellen voldoen aan deze waarden.
Enkel op toestellen t.e.m. 40A staan de waarden gedrukt.
Op toestellen boven 40A moet de vermelding niet voorkomen volgens het AREI.
Onderdelen
ingangsklem
schakelaar: vast en beweegbaar contact
torus met primaire en secundaire windingen
relais
uitgangsklem
bedieningsknop: met vrijloopmechanisme bedient de schakelaar
testdrukknop
Normalisatie
De differentieelschakelaars DOJA, FPS zijn conform NBN EN 61008 en hebben op basis van deze norm het CEBEC-keurmerk bekomen en dragen de CE markering.
Uitvoering: 4-polig
Nominale stroom: 63A
Gevoeligheid: 30mA
Type: type A
Diff-o-Jump differentieelschakelaars worden aan het begin van de leidingen geplaatst en beschermen tegen ontoelaatbare verliesstromen naar de aarde. Ze beveiligen personen tegen elektrocutie.
Werking
Bij een verliesstroom met residuele pulserende gelijkstroomvorm zal er een onevenwicht ontstaan in de primaire windingen van de torus die een residueel magnetisch veld opwekt in de torus, dit residueel magnetisch veld wekt op zijn beurt een spanning en stroom op in de secundaire winding die het relais doet aanspreken. Dit relais zet vervolgens het schakelmechanisme in werking waardoor de contacten openen onder veerdruk.
Eigenschappen
Nominale stroom In (A) 16, 25, 40, 63, 80, 100
Foutstroom (mA) 10, 30, 100, 300, 500, 1000
Nominale spanning Un 2P: 230 V; 4P: 230/400 V
Minimum werkingsspanning UBmin 2P: 127 V; 4P: 190 V
Mechanische/elektrische levensduur 20000/10000
Tropenbestendigheid volgens IEC 60068-2-28/2-30 en DIN 40046 95% RV bij 55°C
Maximum aansluitbereik soepele/stijve draad 35-50 mm²
Aantal polen 2, 4
Stootstroomvastheid Type : 250A 8/20μs; 200A 0,5μs - 100kHz; Type S: 3000A 8/20μs
Omgevingstemperatuur van -25 tot 55°C
Gewicht 2P: 220 g; 4P: 385 g
Kortsluitkarakteristieken
Schakelvermogen Im=500A
Residueel schakelvermogen IΔm≥500A voor 16 t.e.m. 40A; IΔm=800A voor 63 tot 100A
Kortsluitvermogen Inc=10000A bij 230/400V zekering 80A gG
Weerstaat aan een I2t van 22500 A2s - 3000A
Alle Diff-o-Jump toestellen voldoen aan deze waarden.
Enkel op toestellen t.e.m. 40A staan de waarden gedrukt.
Op toestellen boven 40A moet de vermelding niet voorkomen volgens het AREI.
Onderdelen
ingangsklem
schakelaar: vast en beweegbaar contact
torus met primaire en secundaire windingen
relais
uitgangsklem
bedieningsknop: met vrijloopmechanisme bedient de schakelaar
testdrukknop
Normalisatie
De differentieelschakelaars DOJA, FPS zijn conform NBN EN 61008 en hebben op basis van deze norm het CEBEC-keurmerk bekomen en dragen de CE markering.
...
...
...
...
...
...
...
...
...
...
...
...
