Een grote elektrische cable

De eerste 7 fotos

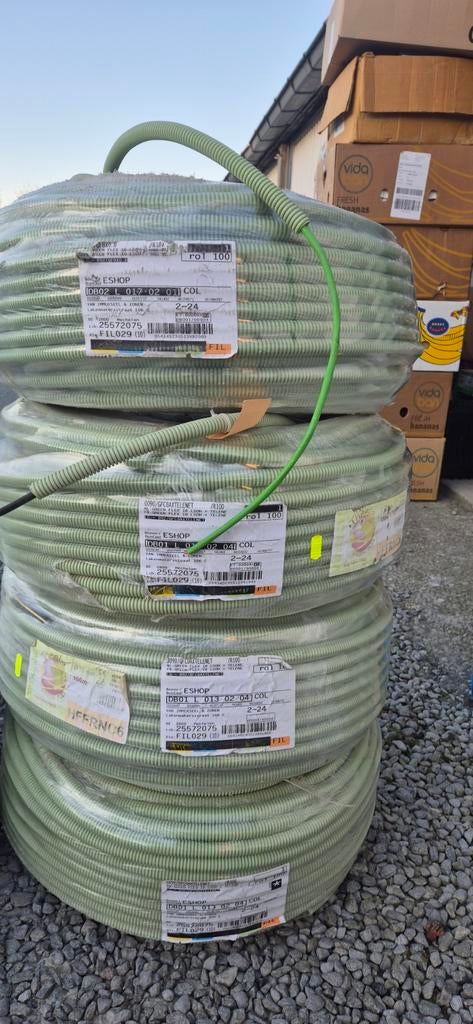

Green Flex 16 LSOH + TELENE: Dit is een flexibele buis van 16mm (Low Smoke Zero Halogen, dus veilig bij brand) waar al een Telenet-coaxkabel in zit.
​Green Flex 16 LSOH + AL 6x0,22: Dit is een buis met daarin een alarmkabel (6 aders van 0,22mm²). Wordt vaak gebruikt voor sensoren of beveiligingssystemen.
​Green Flex 16 LSOH + UTP: Een buis met daarin een netwerkkabel (data).
​Green Flex 16 LSOH + SVV: Waarschijnlijk voor sturingen (zoals domotica of videofonie).

Foto 8 tot 18

​1. Data & Communicatie (Computer/Internet)
​UTP 2x Cat 5E: Dit is netwerkkabel voor internet. "2x" betekent dat er twee aparte kabels in één buis zitten (handig voor een dubbel stopcontact).
​UTP 4x2x0.5 Cat 5E + PVC6: Een combinatie van netwerkkabel en vaak een coaxkabel (voor TV) van het merk Hirschmann.
​2. Multimedia & Audio
​Speakers (LVS): Buizen met luidsprekerkabels erin voor een geluidsinstallatie.
​Coax (Telenet - PVC6): Specifieke kabel voor televisie- en internetaansluitingen van Telenet.
​3. Beveiliging & Signalisatie
​Alarm: Buizen met dunne meerdradige kabels (bijvoorbeeld 12x0.8), specifiek voor het aansluiten van sensoren en bedieningspanelen van een alarmsysteem.
​4. Elektriciteit (Stroom)
​H07V-U (3G2.5 of 3G1.5): Op foto 1000043764.jpg zie je de klassieke stroomdraden (blauw, bruin, geel/groen) uit de buis steken. Dit is voor stopcontacten of verlichting.
​5. Lege buizen (met trekdraad)
​PRF-PP met trekdraad: Sommige rollen zijn leeg maar hebben een interne draad (trekveer) om later zelf nog kabels doorheen te trekken.
​Samenvatting van de specificaties op de labels:
​Diameter: Meestal varnothing 16 mm of varnothing 20 mm.
​Lengte: De meeste rollen zijn standaard 100 meter.
​Materiaal: "LS0H" (Low Smoke Zero Halogen), wat betekent dat ze bij brand weinig rook en geen giftige gassen afgeven.
​Kortom: Je hebt hier bijna alles wat nodig is voor de technieken in een moderne woning (elektriciteit, internet, TV, alarm en audio). Het is kwalitatief goed materiaal (Preflex is een A-merk in België).

Foto 19 tot 24

1. Zwarte kabel: H05VV-F 3G 1.5 mm²
​Dit is een veelvoorkomende soepele stroomkabel (vaak "neopreen" of "rubberen" kabel genoemd in de volksmond, al is dit specifiek een PVC-mantel).
​H05VV-F: Het type codering. Het is een flexibele kabel geschikt voor lichte mechanische belasting.
​3G 1.5 mm²: Dit betekent dat er 3 aders in zitten (blauw, bruin en geel-groen voor de aarding) met een dikte van 1.5 millimeter per stuk.
​Gebruik: Ideaal voor verlengsnoeren, het aansluiten van huishoudelijke apparaten of gereedschap.
​2. Grijze kabel: LIYCY 5 x 0.75 mm²
​Dit zie je op het witte label van de fabrikant "B-Cables / SmartControl".
​LIYCY: Dit is een afgeschermde sturingskabel. De "C" in de naam staat voor een koperen vlechtwerk (shielding) onder de buitenmantel die stoorsignalen tegenhoudt.
​5 x 0.75 mm²: Deze kabel heeft 5 aders van 0.75 millimeter. Let op: bij "5 x" zit er meestal geen geel-groene aardingsdraad bij (in tegenstelling tot de "3G" hierboven).
