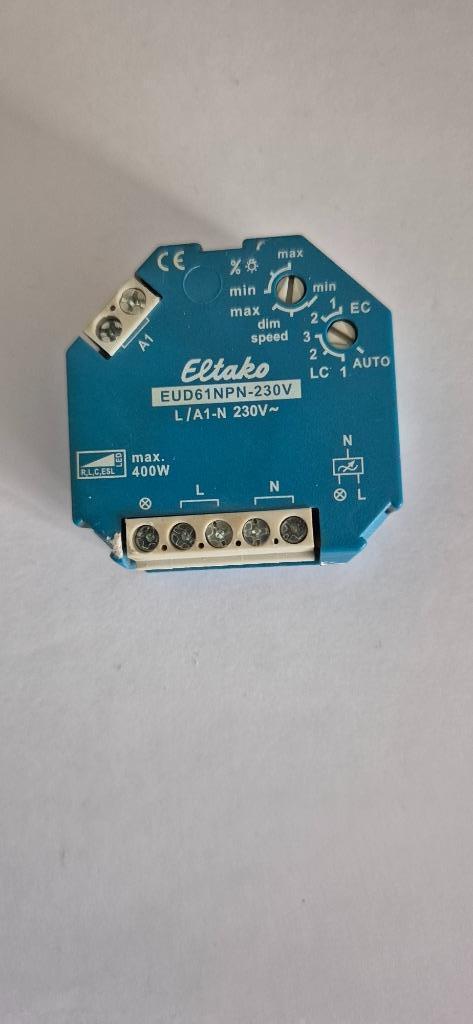

Universele dimschakelaar 230 V voor inbouw achter drukknop

Dit is een tweedehands dimschakelaar. Ongeveer 4 jaar oud. Niet veel geschakeld.

Omschrijving:
Universele dimschakelaar. Power MOSFET tot 400 W. Automatische herkenning van de lamp. Standby-verlies slechts 0,1 watt. Minimale helderheid of dimsnelheid instelbaar. Met kinderkamer- en sluimerschakeling. Voor inbouwmontage. 45 mm lang, 45 mm breed en 18 mm diep. Universele dimschakelaar voor lampen tot 400 W, afhankelijk van de ventilatieomstandigheden. Dimbare spaarlampen en dimbare 230V-LED-lampen bovendien afhankelijk van de lampenelektronica. Om de lamp te beschermen wordt hij bij nuldoorgang geschakeld met soft-aan en soft-uit. Stuurspanning, voedingsspanning en schakelspanning 230 V. Geen minimale belasting nodig. Korte schakelcommando's schakelen in en uit, permanente bediening verandert de helderheid tot de maximale waarde. Een onderbreking van de bediening verandert de dimrichting. Het ingestelde helderheidsniveau blijft opgeslagen bij het uitschakelen (Memory). Bij een stroomuitval worden de schakelstand en de helderheidsstand opgeslagen en worden indien nodig weer ingeschakeld bij het herstel van de voedingsspanning. Automatische elektronische overbelastingsbeveiliging en uitschakeling bij te hoge temperatuur. Met de bovenste %lamp/dimspeed-draaischakelaar kan de dimsnelheid of de minimale helderheid (volledig gedimd) worden ingesteld. Met de dimsnelheid wordt ook de duur van soft-aan en soft-uit veranderd. De onderste draaischakelaar bepaalt tijdens het gebruik of de automatische lampherkenning of de speciale comfortposities moeten werken: AUTO laat het dimmen van alle soorten lampen toe. EC1 is een comfortpositie voor spaarlampen, die vanwege hun constructie met een verhoogde spanning moeten worden ingeschakeld, zodat ze ook koud veilig weer inschakelen. EC2 is een comfortpositie voor spaarlampen, die door hun constructie na het dimmen niet opnieuw kunnen worden ingeschakeld. Daarom is Memory in deze stand uitgeschakeld. LC1 is een comfortpositie voor LED-lampen, die vanwege hun constructie niet ver genoeg op AUTO (faseafsnijding) kunnen worden gedimd en daarom op faseaansnijding moeten worden gedwongen. LC2 en LC3 zijn comfortstanden voor LED-lampen zoals LC1, maar met andere dimcurves. In de posities EC1, EC2, LC1, LC2 en LC3 mogen geen inductieve (gewikkelde) transformators worden gebruikt. Bovendien kan het maximaal aantal dimbare LED-lampen door hun constructie lager zijn dan in de stand AUTO. Met kinderkamerschakeling: bij het inschakelen met lange druk op de knop wordt na circa 1 seconde een lage helderheid ingeschakeld en, zolang de knop ingedrukt blijft, langzaam verhoogd, zonder het laatst opgeslagen helderheidsniveau te veranderen. Met sluimerschakeling: met een dubbele klik wordt de verlichting van de actuele dimstand gedimd tot de minimale helderheid en uitgeschakeld. De maximale dimtijd van 60 minuten is afhankelijk van de actuele dimstand en de ingestelde minimale helderheid en kan zo worden verkort. Door een korte druk op de knop kan er tijdens het dimmen op elk moment worden uitgeschakeld. Een lange druk op de knop tijdens het dimmen intensifieert het licht en beëindigt de sluimerschakeling. L-belastingen (inductieve belastingen, bijvoorbeeld gewikkelde transformatoren) en C-belastingen (capacitieve belastingen, bijvoorbeeld elektronische transformatoren en LED-lampen) mogen niet worden gemengd. R-belastingen (ohmse belastingen, bijvoorbeeld 230 V gloei- en halogeenlampen) kunnen willekeurig worden gemengd.
