Kenmerken
Conditie
Gebruikt
Beschrijving
Voor de verzamelaars !!!
De MEK6800D2 is een ontwikkelbord voor de Motorola 6800-microprocessor, geproduceerd door Motorola in 1976. Het beschikte over een toetsenbord met hexadecimale toetsen en een led-display, maar ook over een asynchrone seriële RS-232-interface voor een teletype of andere terminal. Gegevens en programma's konden worden geladen vanaf en opgeslagen op een audiocassette. Er was een ingebouwd monitorprogramma genaamd JBUG (vergelijkbaar met een besturingssysteem op een moderne computer) aanwezig in een ROM van 1 KB, en de maximale RAM-capaciteit op het bord bedroeg 512 bytes.

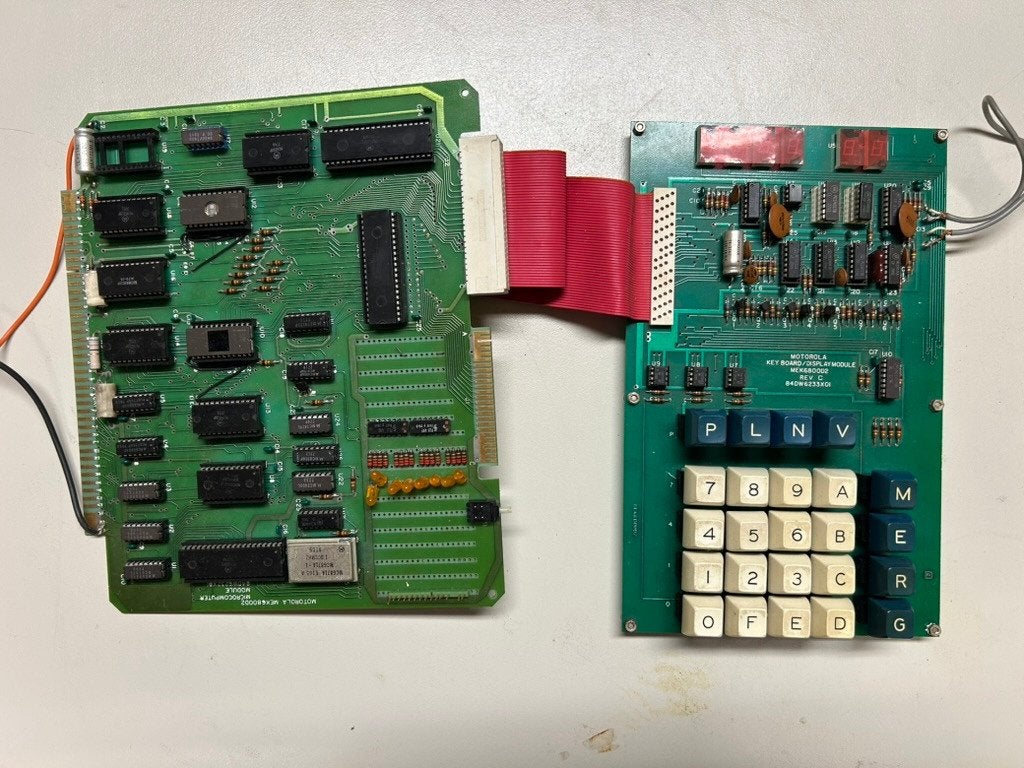

De hardware bestaat uit twee printplaten. De module met toetsenbord en display bevat een invoergedeelte met 16 toetsen (hexadecimaal), acht functietoetsen met de aanduidingen M, E, R, G, V, N, L en Pl, en een led-display dat zes hexadecimale cijfers kan weergeven. De printplaat met toetsenbord en display is met de microcomputermodule verbonden via een lintkabel met 50 aders. Daarnaast is er een parallelle bus-interface voor algemene I/O.
De MEK6800D2 is een ontwikkelbord voor de Motorola 6800-microprocessor, geproduceerd door Motorola in 1976. Het beschikte over een toetsenbord met hexadecimale toetsen en een led-display, maar ook over een asynchrone seriële RS-232-interface voor een teletype of andere terminal. Gegevens en programma's konden worden geladen vanaf en opgeslagen op een audiocassette. Er was een ingebouwd monitorprogramma genaamd JBUG (vergelijkbaar met een besturingssysteem op een moderne computer) aanwezig in een ROM van 1 KB, en de maximale RAM-capaciteit op het bord bedroeg 512 bytes.
De hardware bestaat uit twee printplaten. De module met toetsenbord en display bevat een invoergedeelte met 16 toetsen (hexadecimaal), acht functietoetsen met de aanduidingen M, E, R, G, V, N, L en Pl, en een led-display dat zes hexadecimale cijfers kan weergeven. De printplaat met toetsenbord en display is met de microcomputermodule verbonden via een lintkabel met 50 aders. Daarnaast is er een parallelle bus-interface voor algemene I/O.
...
...
...
...
...
...
...
...
...
...
...
...
