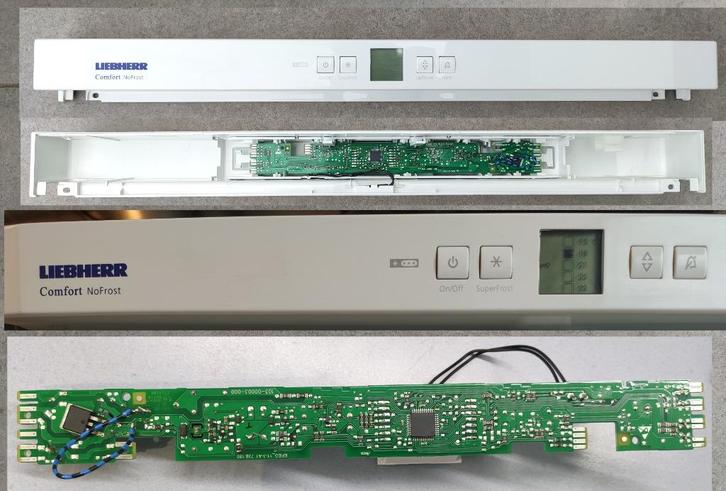

Wie kan mij helpen met een printplaat PCB 6144 242-00 van een liebherr diepvries?  Of een volledige defecte nofrost diepvries die gelijkt op deze van op de foto. Dus een display met 5 blokjes die de temperatuur weergeven en aan iedere zijde 2 drukknoppen? Ik vermoed dat deze print in veel nofrost modellen zijn gebruikt.

Tijdens afgelopen warme dagen ging mijn diepvries in alarm.  Na uitzoeken wat aan de hand was vond ik dat de ventilator niet meer draaide.  Apart spanning daarop zetten, draait deze prima.  Uiteindelijk vond ik de fout, die waarschijnlijk al een tijdje aan de gang was.  De triac die de ventialator aanstuurd is defect.  Als ik deze eraf soldeer en overbrug werkt de diepvries terug en haalt hij terug zijn min temperatuur.  Zonder ventilator koelt het enkel het bovenste vak.  Vervolgens heb ik gemeten of de microcontroller atmega 324 deze triac wel aanstuurd, en dat is niet het geval, ik meet continue 5.4V op de pin.  Die veranderd nooit, als deur open staat (mangeet in deur weg) moet die pin 0V geven en dat is het geval niet.  Ik vermoed dat de IO pin van de microcontroller mee defect is gekomen, omdat het om een code protected microcontroller gaat en ik dus de firmware niet kan krijgen kan ik deze niet vervangen of herstellen.  Dus enkel een totaal vervanging van de print is de oplossing.

Alvast bedankt
