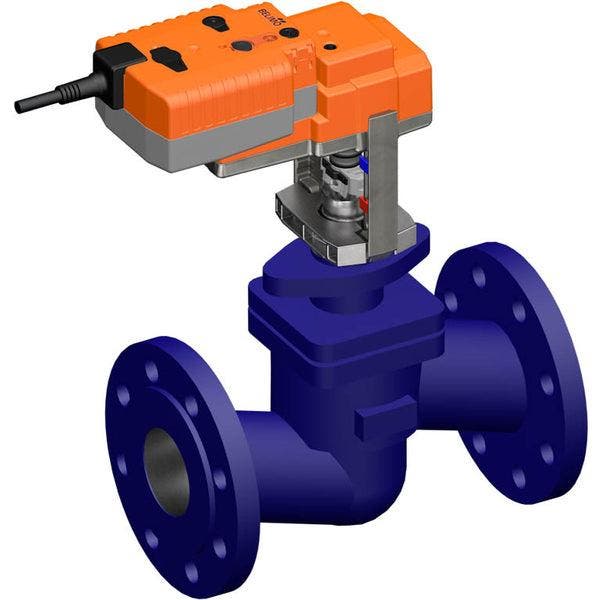

Ceci est une vanne à globe 2 voies avec un boîtier en fonte revêtu et un joint EPDM. Le diamètre de passage de la vanne est DN 80 et la taille de la flasque est DN 80. Le profil du cône de la vanne détermine la caractéristique de débit à pourcentage égal. La pression différentielle maximale est de 10 bars (145 psi). La vanne peut fonctionner entre 5 et 150 °C (41 à 302 °F). La valeur Kv de la vanne est de 90 m3/h, équivalente à une valeur Cv de 104,13 gpm. La longueur de course de la vanne est de 18 mm. L'actionneur nécessite une tension d'alimentation de 24 V AC/DC. L'actionneur prend en charge les protocoles de communication BACnet MSTP/Modbus RTU/MP-Bus et requiert le produit ZTH EU pour définir l'adresse du protocole et relier l'actionneur au système. De plus, ZTH EU permet de définir un signal de contrôle analogique de 0-10V ou 2-10V. L'actionneur ouvre/ferme la vanne en 150 secondes. L'actionneur a une classification IP54. L'actionneur est équipé d'une fonction fail-safe (NC/NO) qui garantit un fonctionnement sûr en cas de panne de courant. La tige de décharge partielle et les canaux de trop-plein permettent à cette vanne de gérer des pressions de fermeture élevées.
