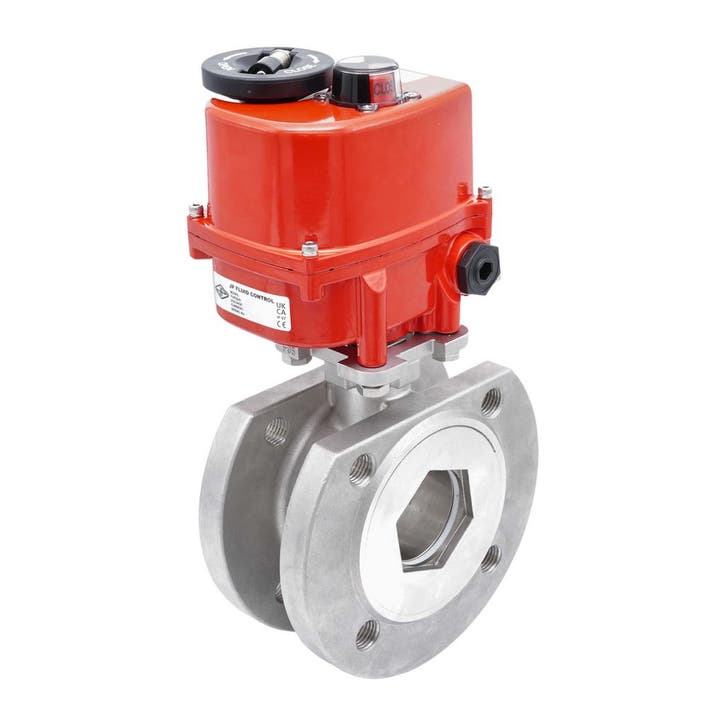

Cet actionneur électrique modulant JP Fluid Control est proposé en combinaison avec une vanne à bille 2 voies à bride monobloc TamesonPRO. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de service S2, et est équipé d'un indicateur mécaniquenement visible sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement.

La vanne dispose d'un diamètre d'alésage de 15 mm et de raccords à brides DN15 Elle est adaptée pour des températures du fluide de -29°C à 160°C (-20°F à 320°F). La vanne peut supporter des pressions allant jusqu'à 40 bar à 20°C (579 psi à 68°F). Le corps de la vanne et la bille sont en acier inoxydable 1.4408 avec un joint en RTFE, ce qui la rend adaptée à divers fluides agressifs et corrosifs. La valeur Kv est de 21 m3/h (Cv = 24.3 gpm). Kv exprime le débit d'eau en m3/h à une perte de charge de 1 bar. Avec le boîtier durable en polyamide (PA) de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C à 50°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel.
