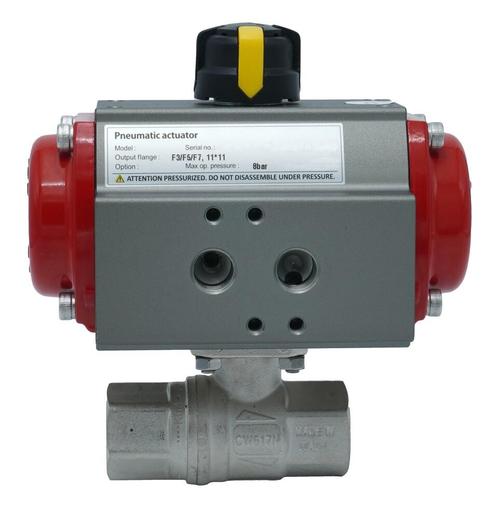

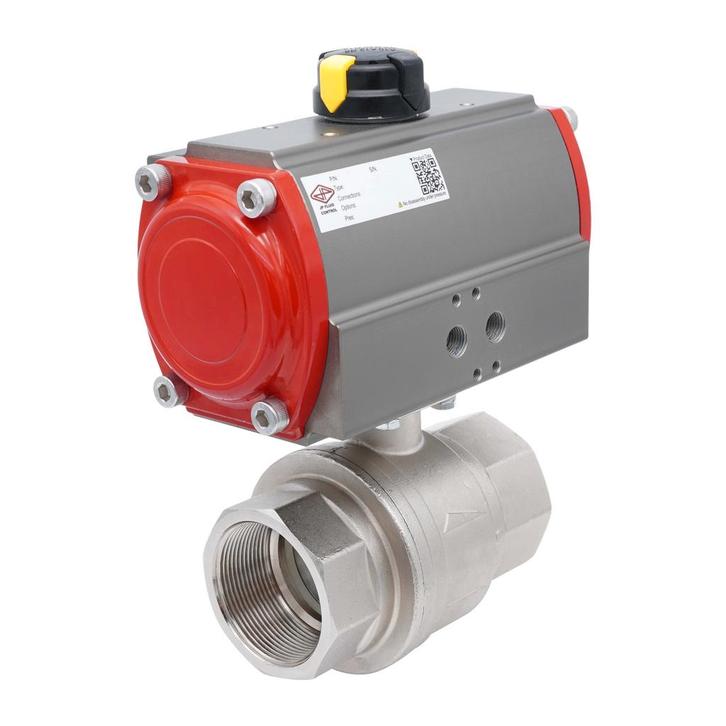

Cette vanne à bille 2 voies est actionnée pneumatiquement, avec un alésage de 25 mm et des connexions filetées G1 pouce. Elle est adaptée pour des températures moyennes de -20 à 160°C (-4 à 320°F) et des pressions allant jusqu'à 40 bar (580 psi). La valeur Kv est de 60 m³/h (Cv=69). Kv exprime le débit d'eau en m³/h à une chute de pression d'un bar.

La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Le corps de la vanne est en laiton avec un joint en PTFE, ce qui le rend adapté pour l'eau, l'air, l'huile, le carburant, le lubrifiant et le vide. Ce modèle est également adapté pour des applications de gaz, avec approbation DVGW.

L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon double effet avec un corps en aluminium anodisé dur de 35 microns. Il est compatible avec les vannes ISO 5211 F03/F05 et comprend des ports d'air BSPP pour l'alimentation et le retour d'air. De plus, il dispose d'une interface Namur 1/4 pouce pour les vannes solénoïdes et d'une interface de 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, y compris la vanne à bille (BL2BA-100), l'actionneur (V3JKN/PR02D) et les accessoires de montage.

Tameson est le spécialiste des électrovannes, de la pneumatique et d'autres technologies de tuyauterie. Pour connaître la gamme complète et des conseils pour votre application, visitez notre site Web.
