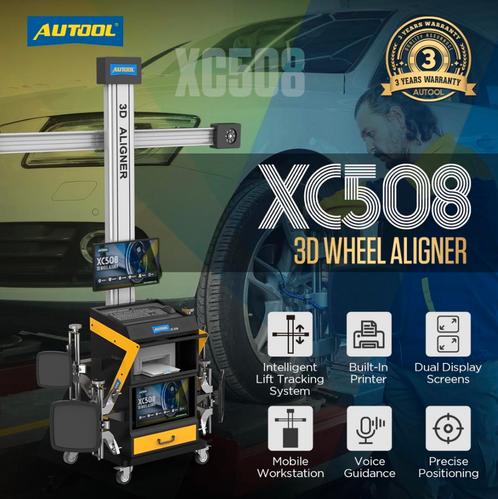

AUTOOL XC508 3D Wieluitlijnmachine

AUTOOL XC508 3D Wieluitlijnmachine-Bandenuitlijnsysteem

• Nieuwste 3D Camera Meettechnologie: AUTOOL XC508 3D Wieluitlijnmachine is uitgerust met een toonaangevend optisch vierwieluitlijnsysteem en maakt gebruik van een 5-megapixel industriële high-definition lens. De afstand van de camera tot de draaitafel kan 1500 mm-2800 mm bedragen. Daarom is het niet nodig om de camera te verplaatsen bij gebruik van het apparaat, waardoor hobbels volledig worden vermeden, het maken van opnamen gemakkelijker wordt en het apparaat een langere levensduur heeft.

AUTOOL XC508 3D Wieluitlijnmachine-Bandenuitlijnsysteem-Volledig automatische positioneerder
AUTOOL 3D vierwieluitlijner wordt gebruikt om de positioneringsparameters van autowielen te detecteren en deze te vergelijken met de oorspronkelijke ontwerpparameters om de gebruiker te begeleiden bij het aanpassen van de wielpositioneringsparameters, zodat ze voldoen aan de oorspronkelijke ontwerpvereisten om ideale rijprestaties van de auto te bereiken, eenvoudig te bedienen, stabiel en betrouwbaar rijden en gedeeltelijke slijtage van banden te verminderen.

• De 3D-vierwieluitlijner gebruikt netstroom: 1PH AC220V±10% 50Hz of 1PH AC110V±10% 60Hz. Controleer regelmatig of de stroomaansluiting goed vastzit en of de kabel beschadigd is. Gebruik een AC-spanningsstabilisator als de voedingsspanning onstabiel is.
• Controleer na onderhoud aan het voertuig alle losse bouten en componenten en draai ze vast om de veiligheid te garanderen. De 3D-wieluitlijner gebruikt computer vision-technologie om het op het wiel gemonteerde doel te identificeren via een camera met hoge resolutie. Blokkeer het lichtpad tussen het doel en de camera niet te lang terwijl het instrument werkt.
• Installeer de 3D-wieluitlijner niet op een trillend object of een hellend vlak. Bescherm het tegen direct zonlicht en vocht. Het doel van de 3D-vierwieluitlijner is essentieel voor het testen. Beschadig de structuur niet tijdens gebruik of opslag en houd het oppervlak schoon. Veeg vlekken af ​​met een zachte doek en een neutraal reinigingsmiddel of absolute alcohol als ze verschijnen.
• De draden in de 3D-wieluitlijnkolom en de camerabalk zijn stevig verbonden. Raak de draden niet aan na de eerste installatie. De camera is nauwkeurig gekalibreerd voordat deze de fabriek verlaat. Open of pas de camera niet aan tijdens of na gebruik.

• Demonteer geen kolommen, balken of doelen zonder toestemming van de fabrikant. Ongeautoriseerde demontage kan onderdelen beschadigen, de detectie beïnvloeden en de onderhoudskosten verhogen. Het bedrijf geeft geen garantie op schade door ongeoorloofde demontage.
• Kies bij het installeren van de wielklem de methode op basis van de staat van de velg. Gebruik gelijkmatige kracht bij het vastdraaien. Trek na het vastdraaien voorzichtig aan de wielklem om de veiligheid ervan te controleren. De camera van de 3D-wieluitlijner is een cruciaal optisch onderdeel. Houd het filteroppervlak schoon; veeg vlekken voorzichtig af met lenspapier.
• Gebruik gelijkmatige kracht bij het bedienen van elke knop en draai deze op de juiste manier vast. Gebruik geen overmatige kracht om schade aan het vergrendelingsmechanisme te voorkomen. Schakel na gebruik alle stroombronnen onmiddellijk uit. Gebruik het wieluitlijnsysteem niet in een ontvlambare of explosieve omgeving.
• Operators moeten passende brandbeveiligingsmaatregelen implementeren op het meetplatform. Houd de apparatuur uit de buurt van brandbronnen, vooral wanneer u ontvlambare materialen in het voertuig opslaat.

AUTOOL XC508 3D Wieluitlijningsmachine Kenmerken

• Wereldwijde zeer grote database: AUTOOL XC508 3D Wieluitlijningsmachine ondersteunt meer dan 100 automerken en meer dan 50.000 automodellen, en gebruikers kunnen zelf automodellen toevoegen. Bovendien heeft de software een ingebouwd helpsysteem dat snel voertuigaanpassingsplannen kan raadplegen.
• Nieuwste 3D-camerameettechnologie: AUTOOL XC508 3D Wieluitlijningsmachine is uitgerust met een toonaangevend optisch vierwieluitlijningssysteem en maakt gebruik van een 5-megapixel industriële high-definition lens. De afstand van de camera tot de draaitafel kan 1500 mm-2800 mm bedragen. Daarom is het niet nodig om de camera te verplaatsen bij gebruik van het apparaat, waardoor stoten volledig worden vermeden, het maken van opnamen gemakkelijker wordt en het apparaat een langere levensduur heeft.
• Compensatie van korte afstandsafwijking: wanneer u de Autool XC508 3D-wieluitlijnmachine gebruikt, duwt u het voertuig 8-12 cm (3,2-4,7 inch) terug om meetgegevens te verzamelen en kan banden in het bereik van 13-23 inch detecteren. Offsetcompensatie wordt uitgevoerd door te rollen, zonder te stoppen, het heeft een kortetermijncompensatiefunctie en de rolafstand kan ook worden aangepast.
• Ontwerp met twee schermen: we hebben een beweegbaar scherm toegevoegd aan de Autool XC508 3D-wieluitlijnmachine, dat in meerdere hoeken kan worden aangepast om de bediening door onderhoudspersoneel te vergemakkelijken.
• Ingebouwde printer: de AUTOOL XC508 3D-wieluitlijnmachine wordt ook geleverd met een ingebouwde printer voor eenvoudig gebruik, zodat u direct na het voltooien van de test testrapporten kunt afdrukken.
• Body Size Measurement System: AUTOOL XC508 3D Wheel Alignment Machine ondersteunt een verscheidenheid aan metingen, waaronder toe, camber, caster, thrust angle, track, track difference, wheelbase en wheelbase difference
• Mobiel werkstation: De gehele dwarsbalk van de Autool XC508 3D Wheel Alignment Machine is verwijderbaar, waardoor wieluitlijning vanuit elke hoek mogelijk is. Bovendien is er geen speciaal uitlijnstation in de werkplaats nodig. Dit veelzijdige ontwerp maximaliseert de ruimte-efficiëntie.
• Professioneel niveau: De software van AUTOOL XC508 3D Wheel Alignment Machine maakt gebruik van de expertmodus voor eenvoudige, snelle en tijdbesparende bediening. Het bespaart meer dan 30% van de tijd in vergelijking met gewone wieluitlijners.
• Voice Light Operation Guidance: Het gehele meetproces van de AUTOOL XC508 3D Wheel Alignment Machine wordt geleid door spraaksynchronisatie en slimme LED-instructies.
• Ondersteuning voor meerdere talen: AUTOOL XC508 3D-wieluitlijnmachine ondersteunt meerdere talen, waaronder Engels, Spaans, Russisch, Arabisch, Thais, Portugees, Chinees en Duits.
• Hoge precisie waterdicht en valbestendig: AUTOOL XC508 3D-wieluitlijnmachine is zowel waterdicht als valbestendig en vereist geen regelmatige kalibratie, waardoor deze gemakkelijker te gebruiken en te onderhouden is. Tegelijkertijd hoeft u zich geen zorgen te maken over het trekken van kabels, opladen, vervangen van batterijen of signaalstoringen.
• Slim liftvolgsysteem: de camerastraal van de AUTOOL XC508 3D-wieluitlijnmachine beweegt automatisch volgens de doelhoogte om de meetnauwkeurigheid te verbeteren. Tijdens het hoogteaanpassingsproces stopt de dwarsbalk automatisch om de veiligheid te garanderen als er een obstakel of persoon wordt gedetecteerd.

AUTOOL XC508 3D Wieluitlijnmachine Functies

• Beschikt over een wereldwijde database met meer dan 50.000 voertuigmodellen.
• Intelligent tracking-elevatiesysteem.
• Ontwerp met twee beeldschermen.
• Beschikt over een verplaatsbaar werkstation.
• Inclusief een printer, waardoor testresultaten direct kunnen worden afgedrukt.
• Beschikt over uiterst nauwkeurige, waterdichte en valbestendige doelen.
• Inclusief een uitgebreid systeem voor het meten van de voertuiggrootte.
• Maakt gebruik van 3D-camerameettechnologie.
• Ondersteunt verschillende taalinstellingen.
• Geïntegreerd kastontwerp.
• Ondersteunt software-upgrade.
• Maakt ononderbroken en instelbare roluitloopafstand mogelijk, met korte rolvereisten.
• De software biedt een expertmodus voor eenvoudige en tijdbesparende bewerkingen.
• Uitgerust met speciale functionaliteit voor meetsystemen voor ongevalvoertuigen
• Biedt volledige spraakbegeleiding gesynchroniseerd met intelligente LED-indicatoren voor het meetproces.

————english————-


AUTOOL XC508 3D Wheel Alignment Machine-Tire Aligner System

• Latest 3D Camera Measurement Technology: AUTOOL XC508 3D Wheel Alignment Machine is equipped with an industry-leading four-wheel alignment optical system and uses a 5-megapixel industrial-grade high-definition lens. The distance from the camera to the turntable can reach 1500 mm-2800 mm. Therefore, there is no need to move the camera when using the device, fully avoiding bumps, making shooting easier and the device having a longer service life.

AUTOOL XC508 3D Wheel Alignment Machine-Tire Aligner System-Fully Automatic Positioner
AUTOOL 3D four-wheel aligner is used to detect the positioning parameters of car wheels and compare them with the original design parameters to guide the user to adjust the wheel positioning parameters accordingly so that they meet the original design requirements to achieve ideal car driving performance, easy to operate, stable and reliable driving, and reduces partial wear of tires.

• The 3D four-wheel aligner uses AC mains power: 1PH AC220V±10% 50Hz or 1PH AC110V±10% 60Hz. Regularly check if the power connection is secure and if the cable is damaged. If the power supply voltage is unstable, use an AC voltage stabilizer.
• After vehicle maintenance, check and tighten all loose bolts and components to ensure safety. The 3D wheel aligner uses computer vision technology to identify the target mounted on the wheel through a high-resolution camera. Avoid blocking the light path between the target and the camera for a long time while the instrument is working.
• Do not install the 3D wheel aligner on a vibrating object or an inclined plane. Protect it from direct sunlight and moisture. The target of the 3D four-wheel aligner is essential for testing. Do not damage its structure during use or storage, and keep the surface clean. If stains appear, wipe them with a soft cloth and neutral detergent or absolute alcohol.
• The wires in the 3D wheel aligner column and the camera beam are tightly connected. Do not touch the wires after the initial installation. The camera has accurate calibration before leaving the factory. Do not open or adjust the camera during or after use.
• Do not dismantle columns, beams, or targets without the manufacturer’s authorization. Unauthorized disassembly can damage components, affect detection, and increase maintenance costs. The company will not warranty damage from unauthorized disassembly.
• When installing the wheel clamp, choose the method based on the rim’s condition. Use even force when tightening. After tightening, gently pull the wheel clamp to check its security. The camera of the 3D wheel aligner is a crucial optical component. Keep the filter surface clean; wipe stains gently with lens paper.
• Use even force when operating each knob and tighten appropriately. Do not apply excessive force to avoid damaging the locking mechanism. After use, cut off all power sources promptly. Do not operate the wheel alignment system in a flammable or explosive environment.
• Operators must implement appropriate fire protection measures at the measuring platform. Keep the equipment away from sources of fire, especially when you store flammable materials in the vehicle.

AUTOOL XC508 3D Wheel Alignment Machine Features

• Global Very Large Database: AUTOOL XC508 3D Wheel Alignment Machine supports more than 100 car brands and more than 50,000 car models, and users can add car models by themselves. In addition, the software has a built-in help system that can quickly query vehicle adjustment plans.
• Latest 3D Camera Measurement Technology: AUTOOL XC508 3D Wheel Alignment Machine is equipped with an industry-leading four-wheel alignment optical system and uses a 5-megapixel industrial-grade high-definition lens. The distance from the camera to the turntable can reach 1500 mm-2800 mm. Therefore, there is no need to move the camera when using the device, fully avoiding bumps, making shooting easier and the device having a longer service life.
• Short Distance Runout Compensation: When using the Autool XC508 3D Wheel Alignment Machine, push the vehicle back 8-12 cm (3.2-4.7 inches) to collect measurement data, and can detect tires in the 13-23 inch range. Offset compensation is carried out through rolling, without stopping, it has a short-term compensation function, and the rolling distance can also be adjusted.
• Dual Display Design: We have added a movable screen to the Autool XC508 3D Wheel Alignment Machine, which can be adjusted at multiple angles to facilitate maintenance personnel’s operation.
• Built-In Printer: AUTOOL XC508 3D Wheel Alignment Machine also comes with a built-in printer for easy use, allowing you to print test reports immediately after completing the test.
• Body Size Measurement System: AUTOOL XC508 3D Wheel Alignment Machine supports a variety of measurements including toe, camber, caster, thrust angle, track, track difference, wheelbase, and wheelbase difference
• Mobile Workstation: The entire cabinet crossbar of the Autool XC508 3D Wheel Alignment Machine is removable, allowing wheel alignment from any angle. In addition, there is no need for a dedicated alignment station in the workshop. This versatile design maximizes space efficiency.
• Professional Level: The software of AUTOOL XC508 3D Wheel Alignment Machine adopts expert mode for simple, fast, and time-saving operation. It saves more than 30% of the time compared with ordinary wheel aligners.
• Voice Light Operation Guidance: The entire measurement process of the AUTOOL XC508 3D Wheel Alignment Machine is guided by voice synchronization and smart LED instructions.
• Multi-Language Support: AUTOOL XC508 3D Wheel Alignment Machine supports multiple languages, including English, Spanish, Russian, Arabic, Thai, Portuguese, Chinese, and German.
• High-Precision Waterproof and Drop-Proof:AUTOOL XC508 3D Wheel Alignment Machine is both waterproof and drop-proof, and does not require regular calibration, making it more convenient to use and maintain. At the same time, there is no need to worry about pulling cables, charging, replacing batteries, or signal failure.
• Smart Elevator Tracking System: The camera beam of the AUTOOL XC508 3D Wheel Alignment Machine automatically moves according to the target height to improve measurement accuracy. During the height adjustment process, if an obstacle or person is detected, the crossbeam will automatically stop to ensure safety.

AUTOOL XC508 3D Wheel Alignment Machine Functions

• Boasts a global database with over 50,000 vehicle models.
• Intelligent tracking elevation system.
• Dual display screen design.
• Features a movable workstation.
• Includes a printer, allowing for immediate printing of test results.
• Features high-precision, waterproof, and drop-resistant targets.
• Includes a comprehensive vehicle size measurement system.
• Utilizes 3D camera measurement technology.
• Supports various language settings.
• Integrated Cabinet Design.
• Support Software Upgrade.
• Allows for uninterrupted and adjustable rolling run-out distance, with short rolling requirements.
• Expert mode is provided in the software for simple and time-saving operations.
• Equipped with special functionality for accident vehicle measurement systems
• Offers full voice guidance synchronized with LED intelligent indicators for the measurement process.
