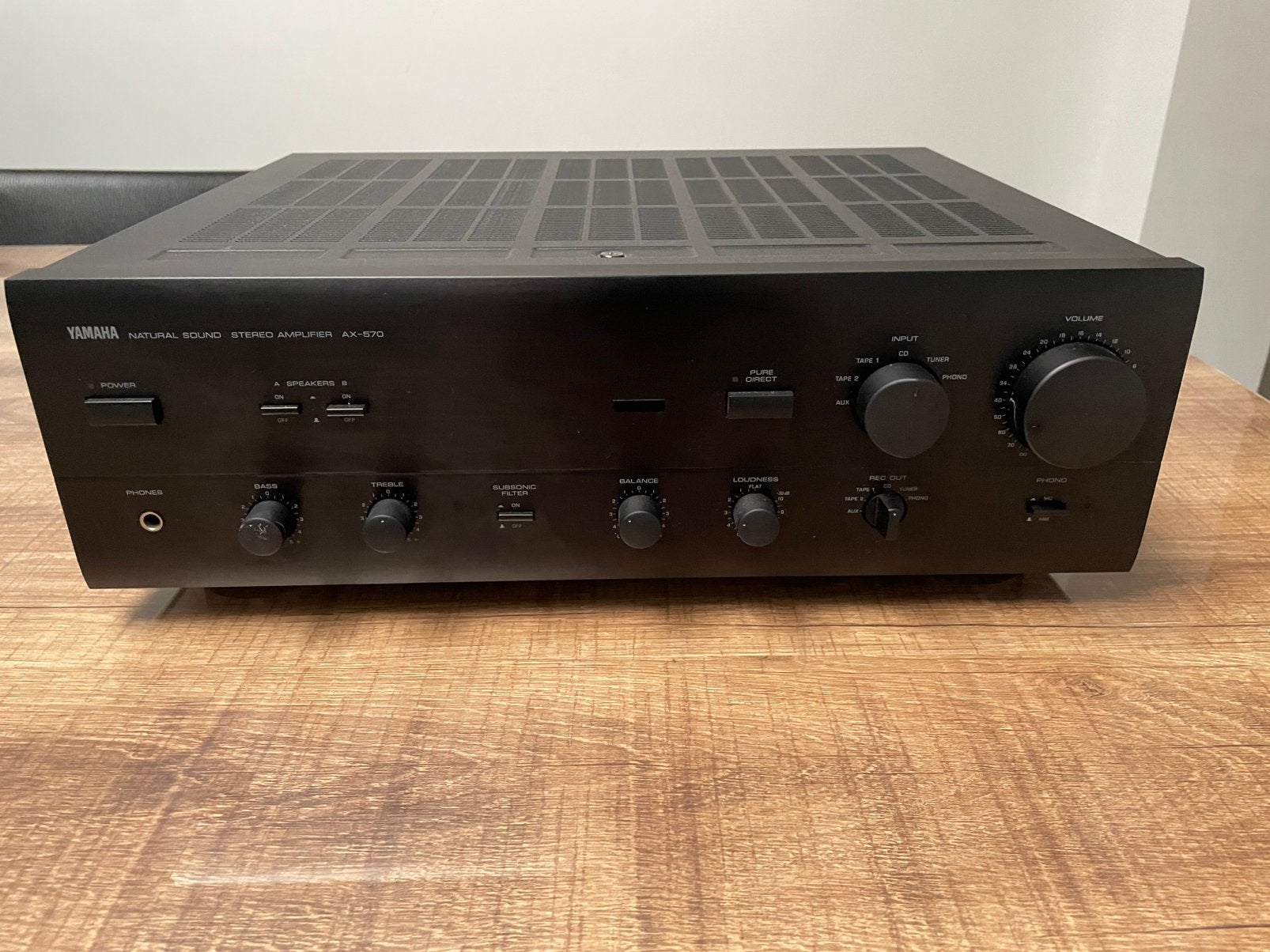

Fabrikant : Yamaha . Model: AX 570. Type: Geïntegreerde versterker. Productiejaar: 1993 - 1995. Gemaakt in: Maleisië. Kleur: Zwart, Titanium . Afstandsbediening : geen. Stroomverbruik: 210 W. Afmetingen: 435 × 150 × 388,5 mm (B×H×D). Gewicht: ca. 13 kg.

Verbindingen
Aantal ingangen : 6
Phono schakelbaar

MM 2,5 mV / 47 kΩ
MC 160 µV / 220 Ohm

CD 150 mV / 47 kOhm
Tuner 150 mV / 47 kOhm

Tape 1 + 2 150 mV / 47 kOhm AUX 150 mV / 47 kOhm

Hoofdingang 1 V / 10 kOhm

Aantal uitgangen:
Band 1 + 2
Koptelefoons
2 keer 2 luidsprekers

Technische gegevens
Continu vermogen
8 Ohm: 2 × 100 W
4 Ohm: 2 × 150 W
2 Ohm: 2 × 200 W

Dynamisch vermogen
8 Ohm: 2 × 140 W
4 Ohm: 2 × 220 W
2 Ohm: 2 × 300 W

Totale harmonische vervorming: bij 8 Ohm 0,015 %Verzwakkingsfactor: 320Frequentierespons:
20-20.000 Hz bij 100 W

10-50.000 Hz bij 50 W
Signaal-ruisverhouding:Scheiding van stereokanalen:Toonregeling:
Bas: ±10 dB bij 20 Hz

Hoge tonen: ±10 dB bij 20 kHz
Geluidsniveau : -30 dB bij 1 kHz, traploos instelbaar, natuurlijk geluid Hoogfilter : NeeLaagfilter (subsonisch): -18 dB/oct bij 15 HzDempen: 2 luidsprekerparen aan/uit Rechtstreeks: ja

Bijzondere kenmerken
Acht vermogenstransistors Scheidbare voor- en eindversterker Motorisch aangedreven bedieningselementen voor bron en volume
Vergulde cd-connectoren
Verlichte stippen voor stroom, bron en volume Rec Out keuzeschakelaar Symmetrisch printplaatontwerp
