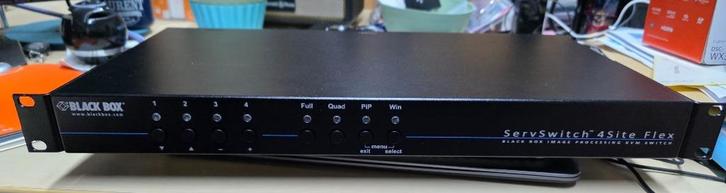

KVM-switch met beeldverwerking De nieuwe ServSwitch™ 4Site combineert standaard KVM-switching met beeldverwerking. Net als bij een standaard ServSwitch kunt u met de 4site één set scherm/toetsenbord/muis delen tussen vier servers of werkstations in volledig scherm. Elke invoerpoort kan DVI-D of VGA zijn, met een maximale resolutie van 1600 x 1200. Toetsenbord- en muisinterfaces moeten PS/2® of USB zijn. U kunt de consolepoort configureren voor analoge (VGA) of digitale (DVI) video-uitgang. Het toetsenbord en de muis zijn noodzakelijkerwijs USB. De ServSwitch 4Site onderscheidt zich echter vooral door zijn opties voor videoconversie: elk ingangsvideosignaal wordt niet alleen geconverteerd, maar wordt ook in realtime vastgelegd, verwerkt en weergegeven! Daarnaast zijn er nog twee andere bedieningsmodi: 4/4-modus en PiP (Picture-in-Picture). 4/4-modus In deze modus combineert het uitgangsvideosignaal de vier binnenkomende videosignalen. Deze worden weergegeven in vier subschermen van gelijke grootte (geschaald) en u behoudt de volledige controle over het toetsenbord en de muis van de geselecteerde server. Dankzij de intuïtieve sneltoets of muiswisseling kan elke subafbeelding (server) afwisselend worden bediend met het toetsenbord en de muis. Met een eenvoudige sneltoets kunt u in geval van nood terugkeren naar de modus Volledig scherm op een van de geselecteerde servers. PiP-modus (Picture-in-Picture) Net als bij de 4/4-modus combineert de PiP-modus meerdere videosignalen en geeft deze weer op één scherm. In deze modus krijgt u echter één hoofdframe met maximale resolutie en maximaal drie andere videosignalen rechts van het hoofdframe. U kunt de grootte van deze 3 subafbeeldingen vrij configureren. Nogmaals, dankzij de intuïtieve sneltoets of muisschakeling kunt u overschakelen van de ene PiP-subafbeelding naar de volgende of naar de hoofdafbeelding, en kunt u volledig met het toetsenbord en de muis bedienen. Toepassingen U kunt de functies van ServSwitch 4Site in verschillende omgevingen en voor verschillende doeleinden gebruiken. Sommige programmeurs geven er de voorkeur aan om één scherm op hun desktop te hebben, terwijl ze de controle behouden over andere processen, zoals compilatieprogramma's die op de achtergrond worden uitgevoerd op een tweede, derde of vierde werkstation. In netwerkoperatiecentra (NOC's) of andere controlekameromgevingen kunnen meerdere bronnen vanaf één scherm worden bewaakt en bestuurd. KVM-signalen van maximaal 4 gebruikersstations kunnen naar de ServSwitch 4Site worden gestuurd, vooral in combinatie met een grootschalig KVM-switchsysteem voor meerdere gebruikers, zoals de ServSwitch Octet™. Vervolgens kunt u uw KVM-extender gebruiken om deze vier KVM-signalen tegelijkertijd in realtime over een CATx-kabel of glasvezel te transporteren. Zelfs via IP kunt u tot vier signalen naar een extern beeldscherm overbrengen of deporteren voor een betere controle.
Bedieningselementen — 4 poortschakelaars op het voorpaneel;
1 Modus 4/4-knop; 1 PiP-modusknop
Maximale afstand — 5 m tot de console; 5 m tot de CPU
Menu's op het scherm (OSD) — Ja
Resolutie —
Invoer: 1600x1200; Uitgang: 1920x1200
Connectoren —
CPU: 4 DVI-I, 4 mini-DIN 6 (PS/2), 4 USB type B;
console: 1 DVI-I, 2 USB type A;
beheerpoort: 1 RJ-45 seriële RS-232/V.24;
voeding: 1 IEC 320
Indicatoren — 4 LED's; status gekozen/ingeschakeld; 1 4/4-modus; 1 PiP-modus
Stroomvoorziening — 100—240 V AC, 50—60 Hz, maximaal 40 W.
Afmetingen — H 4,4 x B 43,4 x D 23,4 cm
Gewicht — 2,9 kg

ANTA-compatibel — JA
