Jedia paging system JPS 2400

De JEDIA JPS-2400 is een professionele mengversterker (paging system) die veel wordt gebruikt in omroep-, geluidsinstallatie- en aankondigingssituaties zoals scholen, bedrijven, winkels en openbare gebouwen. Hieronder volgt een overzicht van de belangrijkste functies, aansluitingen en bedieningselementen, gebaseerd op de afbeeldingen en de beschikbare documentatie.
Belangrijkste kenmerken

• Vermogen: 240 Watt uitgangsvermogen, geschikt voor het aansturen van meerdere luidsprekerzones12.
• Zone-aansturing: 5 afzonderlijk regelbare zones via zone-attenuatoren aan de voorzijde.
• Inputs: 4 microfooningangen, meerdere lijn- en aux-ingangen (voor muziek, microfoon, etc.)31.
• Uitgangen: 100V/70V/8Ω luidsprekeruitgangen, geschikt voor verschillende soorten luidsprekersystemen1.
• Voeding: Werkt op 230V AC of 24V DC (voor noodgebruik)1.
• Extra's: Chime (gong), sirene, toonregeling (bass/treble), VU-meter voor signaalniveau, prioriteitsregeling voor microfoons3.

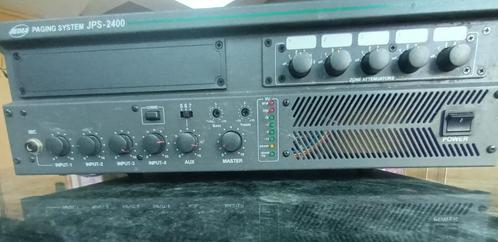

Voorzijde: Bediening en aansluitingen

• MIC-ingang: Voor het aansluiten van een microfoon (prioriteit op kanaal 1).
• Volume-regelaars: Voor elk van de 4 ingangen en de AUX-ingang een aparte volumeknop.
• Toonregeling: Bass en treble zijn instelbaar via draaiknoppen.
• Master: Hoofdvolumeregeling voor het totale uitgangssignaal.
• Chime-knop: Activeert een gongsignaal voorafgaand aan een omroep.
• VU-meter: LED-indicatoren tonen het uitgangsniveau en eventuele oversturing (clip/protect).
• Zone-attenuatoren: 5 draaiknoppen om het volume per zone apart te regelen.
• Power-schakelaar: Voor het in- en uitschakelen van het apparaat.

Achterzijde: Aansluitingen

• Zone-uitgangen (100V/70V/8Ω): Schroefterminals voor het aansluiten van luidsprekers in maximaal 5 afzonderlijke zones.
• Inputs:
• XLR/jack-combi-ingangen voor microfoons (MIC 1-4).
• RCA-ingangen voor AUX (bijv. muziekbron).
• Schroefterminals voor lijn- of microfoonsignalen.

• Uitgangen:
• AMP IN/ PRE OUT: Voor het koppelen aan extra versterkers of signaalverwerking.

• Remote aansluitingen: Voor externe bediening van chime/sirene.
• Voeding: Netstroomaansluiting (230V) en aansluiting voor 24V DC backup.
• Zekering: Voor bescherming tegen overbelasting.
• Aarding: Aansluitpunt voor de aarddraad.

Typische toepassingen

• Omroepsystemen: In scholen, bedrijven, ziekenhuizen, supermarkten, etc.
• Achtergrondmuziek: In winkels, restaurants, wachtruimtes.
