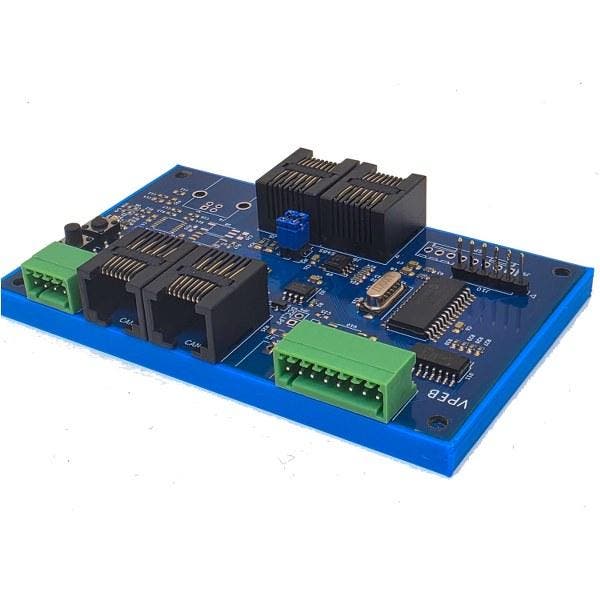

VPEB DTGv1.1 module – draaischijf-gateway (DTC via Koploper, DCC & meer)

De VPEB DTGv1.1 is een gateway-module waarmee je een DTC-bestuurde draaischijf aanstuurt via protocollen die de DTC zelf niet begrijpt. Denk aan Draai15 (voor Koploper), DCC als accessoire, of integratie in je OC32/Dinamo RS485-bus. Kortom: je draaischijf werkt ineens met je bestaande digitale centrale, PC-software of handregelaar.

DTG = DinaSys Turntable Gateway (vertaalmodule voor draaischijven)

Belangrijkste voordelen

• Draaischijf besturen vanuit Koploper (via Draai15-protocol)
• DCC-interface: bedien je draaischijf als accessoire vanaf je digitale centrale of handregelaar
• USB-koppeling: DTG emuleert U485 + OC32, werkt alsof je een OC32 via U485 op je PC hebt aangesloten
• RS485-integratie: koppel DTG als OC32 aan bestaande OC32- of Dinamo-bussen (en sluit direct echte OC32s aan op de DTG)
• 4× optocoupler-uitgangen voor statusfeedback naar terugmelders
• Bootloader aan boord: nieuwe functies zelf toevoegen zodra ze beschikbaar komen (software nog in ontwikkeling)

Wat is het precies?

De DTG is een vertaalmodule tussen je DTC (DinaSys Turntable Controller) en protocollen/besturingssystemen die de DTC niet native spreekt. Je sluit de DTG tussen je besturing (PC, DCC-centrale, RS485-bus) en de DTC, en de DTG vertaalt alles netjes heen en weer.

Beschikbare versies

• DTG (volledige versie): CAN, RS485, USB én DCC-interface
• DTG/R (light versie): CAN en RS485-interface (zonder USB/DCC)

Wat kun je ermee? (Firmware 1.0)

Met Firmware 1.0 krijg je besturing via het Draai15-protocol. Je kunt de DTG op 4 manieren koppelen:

1. Via DCC-ingang op de DTG
   Draaischijf bedienen als DCC-accessoire vanaf je centrale of handregelaar

2. Via USB-poort
   DTG emuleert U485 + OC32: werkt alsof je een OC32 via U485 op je PC hebt aangesloten
   Je kunt tegelijk ook échte OC32-modules aansluiten op de RS485-interface van de DTG
   Data die niet voor de DTG zelf is, wordt doorgestuurd op de RS485-bus

3. Als OC32 op een bestaande OC32-RS485-bus
   DTG gedraagt zich als een OC32-module in je bestaande netwerk

4. Als OC32 op een bestaande Dinamo-RS485-bus
   Integreer de DTG in je Dinamo-systeem

Statusfeedback (terugmelding)

De DTG heeft 4 optocoupler-uitgangen om de status van je draaischijf terug te koppelen naar je besturingssysteem. Sluit een DTG-uitgang aan op een terugmelder van je systeem, en je weet altijd waar je draaischijf staat (of bezig is met draaien, positie bereikt, etc.).

Software & updates

De DTG-software is volop in ontwikkeling. Dat hoeft je niet tegen te houden: als de huidige functies (Draai15, DCC, USB/RS485) voldoen, kun je gewoon aan de slag. De DTG heeft een bootloader aan boord, dus nieuwe functies voeg je zelf toe zodra ze beschikbaar komen (firmware-update).

Specificaties (kort)

• Naam: DTGv1.1 (DinaSys Turntable Gateway)
• Functie: vertaalmodule voor DTC-bestuurde draaischijf
• Protocollen: Draai15, DCC, USB, RS485
• Interfaces (DTG volledige versie): CAN, RS485, USB, DCC
• Interfaces (DTG/R light): CAN, RS485
• Uitgangen: 4× optocoupler (statusfeedback)
• USB-functie: emuleert U485 + OC32 (OC32s direct aansluitbaar op RS485)
• Update: bootloader aanwezig voor firmware-updates
• Firmware: v1.0 (Draai15-besturing)

Toepassingen

• Koploper-gebruikers: draaischijf besturen via Draai15-protocol
• DCC-rijders: draaischijf bedienen als accessoire vanaf centrale/handregelaar
• PC-besturing: USB-koppeling als U485 + OC32 (inclusief echte OC32-integratie)
• Bestaande Dinamo- of OC32-bussen: DTG toevoegen als extra OC32-node
• Terugmeldingen: draaischijf-status live volgen in je besturingssysteem
