Wordt gebruikt om kleppen, kranen, dakraam … te bedienen.

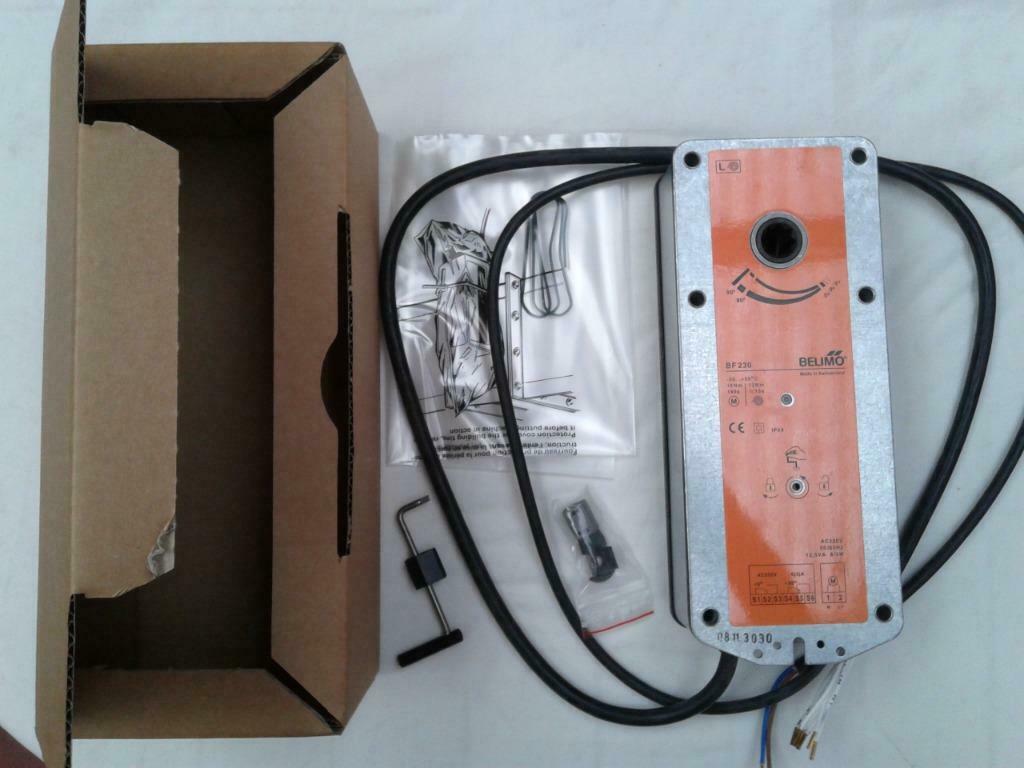

Wanneer je de servomotor met 220V aanstuurt wordt, gaat de zwarte rotor op de foto (waar een vierkant van 10 of 12 in past) zich rustig van 0 tot 90 graden verdraaien zo wordt bijvoorbeeld een ventilatie kanaal met vlinderklep volledig geopend. (must bij nieuwbouw huizen waar de luchtdichtheid belangrijk is). Zo kan je ook in die luchtdichte huizen een gewone dampkap / afzuigkap gebruiken, mijn inzien de toekomst.
Zolang de spanning aanwezig blijft de motor in die stand (verbruik 3 Watt of minder dat een tv die "uit" staat) Neemt men de spanning weg, zal de motor met behulp van een krachtige veer, zich snel terug in zijn beginstand plaatsen. (bv. klep gesloten)
Via de extra (op de foto witte) aansluitdraden kan je met 1 tot 4 controlelampjes informatie krijgen over de stand van de motor.
Nieuw, ongebruikt en in originele verpakking met handleiding en schakelschema, made in Zwitserland.
Gegevens:
Veerteruggangaandrijving
18 Nm, < 120 s, 95°
AC 230 V, Open-dicht, 2 x EPU
IP 54, Handverstelling met geïntegreerde standfixatie
Draaimoment veerteruggang 12 Nm, Looptijd veerteruggang ca. 16 s
Aansluiting Kabel halogeenvrij
Hulpschakelaar 2 x geïntegreerde, potentiaalvrije, 5°, 80° geeft de mogelijkheid om een controlelampen (Max 4) te laten branden die de stand weergeven.
As-verbinding vierkantverbinding 12 x 12 mm, 10 x 10 mm met adapter.
Draaizin zelf te selecteren door montage rechts of links.
Handbediening mogelijk, moest er geen elektriciteit zijn dat kan de motor ook nog met de hand bedient worden via een bijgeleverd sleuteltje.

Gedetailleerd gegevens overzicht van de Zwitserse fabrikant:
limo.ch/pdf/e/BF230_datasheet_en-gb.pdf
Werking van de contacten:
/watch?v=cweGip2u5s0

Nieuw in originele verpakking.


Zoekterm:
Servomoteur à ressort de rappel
Spring return Motor.
