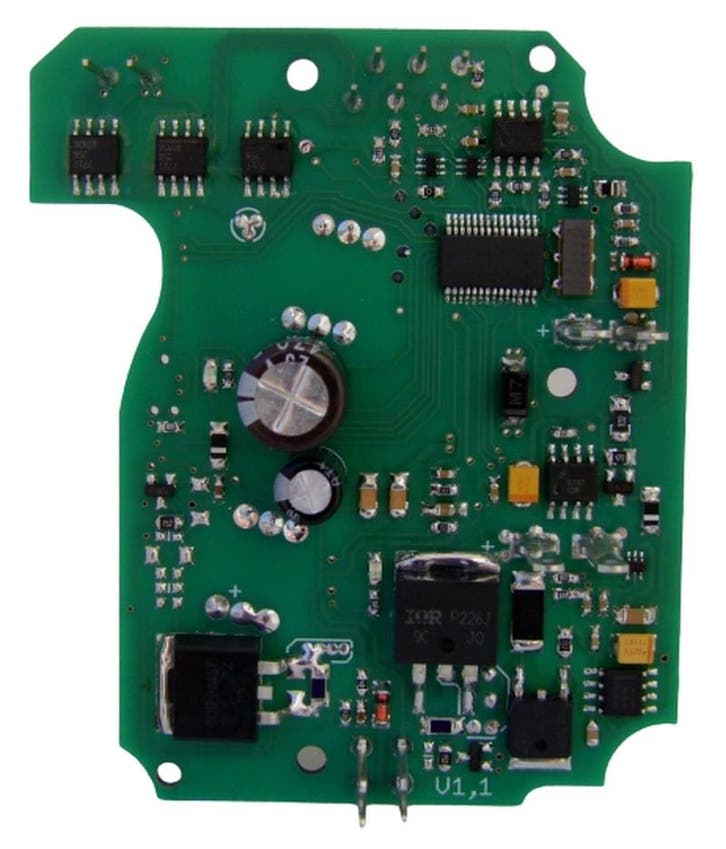

Compatibele elektronica voor Webasto Thermo Top EVO 4 en 5.

Is de elektronica (ECU) van uw Thermo Top EVO 5 of Thermo Top EVO 5 defect? Dan kunt u voor veel geld een origineel exemplaar kopen (uiteraard ook bij ons ook scherp geprijsd), of deze voordelige vervanger.
Deze vervangende elektronica is compatible met de originele elektronica en voorzien van de diverse beveiligingen. Ook is deze vervangende elektronica uit te lezen met de originele Webasto diagnose software.

Let op
- Alleen geschikt voor de zogeheten 'universele' 'after market' verwarmingen welke met een Webasto klokje, afstandsbediening of eenvoudige aan-/uitschakelaar ingeschakeld worden.
- Niet geschikt voor fabriek af ingebouwde verwarmingen
- Niet geschikt voor Thermo Top V (Dit is echt een ander model)
- Niet geschikt voor Thermo Top VEVO (Dit is echt een ander model)
- Geen aansturing via CANbus

Op één punt is deze ECU niet gelijk aan het origineel. Deze ECU kan uitsluitend gestart worden door +12V op pin 1 aan te bieden. Deze module kan dus niet via Wbus worden gestart.
Mogelijk moet u de bediening op een ander model verwarming instellen en 2 draden bij de bediening omwisselen zodat het juiste inschakelsignaal wordt gegeven. Uiteraard helpen we u hier graag bij.
Het voordeel hiervan: Zo kunt u ook met een eenvoudige schakelaar of eigen thermostaat de verwarming aan en uitzetten, dit kan met de originele elektronica niet.

Bij twijfel raadpleeg ons alvorens aankoop!


Geschikt voor diesel en benzine uitvoeringen.
Standaard ingesteld op diesel, door twee contactpuntjes door te verbinden (solderen) kan deze ECU ingesteld worden voor benzine versies.
Maakt van een Thermo Top EVO 4 (4,2kW) een Thermo Top EVO 5 (5kW)

Diagnose kan met Webasto software uitgevoerd worden.
Inschakelen met een 12V signaal mogelijk
Geen inschakeltijdlimiet


Pinout
PIN1: Start (+12v)
PIN2: Diagnose via Wbus
PIN3: Start (+12v)
PIN4: aanjager aansturing (via relais) (Schakelt aan bij een koelwatertemperatuur van minimaal 40°C)
PIN5: Niet gebruikt
PIN6: Brandstofpomp

Werking
- Inschakelen door +12V op pin 1 aan te bieden
- Zodra de koelwatertemperatuur 76°C heeft bereikt zal de verwarming naar deellast schakelen, ca. 50% vermogen
- Zodra de koelwatertemperatuur hierna onder de 56°C komt zal de verwarming weer naar vollast schakelen, 100%
- Zodra de koelwatertemperatuur een temperatuur van 80°C bereikt zal de verwarming stoppen met verwarmen en wachten totdat de temperatuur is gedaald

Onderspanningsbeveiliging: 10V (max. 10 seconden)
Overspanningsbeveiliging: 15,5V (max 3 seconden)
Standbystroom: Kleiner dan 2mA

Beveiligingen
- Vlam monitoring
- Verbrandingsluchtmonitoring
- Temperatuurbeveiliging
- Overspanningsbeveiliging
- Overspanningsbeveiliging

Garantie
Op dit product geven we twee jaar garantie. Om eventuele aanspraak op garantie te kunnen maken hebben we een diagnoserapport nodig, hiervoor heeft u een diagnoseadapter en diagnosesoftware nodig. U kunt ook (tegen werkplaatstarief) de gehele verwarming door ons na laten kijken.

Diagnose adapter en software benodigd
Soms is de elektronica defect, maar een niet werkende verwarming kan ook een andere oorzaak hebben, bijvoorbeeld een defecte gloeistift, verbrandingsluchtmotor of brandstofpomp. Om een goede diagnose te kunnen uitvoeren heeft u een diagnoseadapter en diagnosesoftware nodig. Deze hebben wij te koop en te huur.
Om u te kunnen helpen bij vragen over de reparatie hebben we een diagnoserapport nodig.

Retourtermijn
Deze elektronica is uitgesloten van het retourrecht omdat het om een elektrostatisch gevoelig onderdeel gaat. Uiteraard helpen we u graag om vooraf een juiste diagnose te maken.
