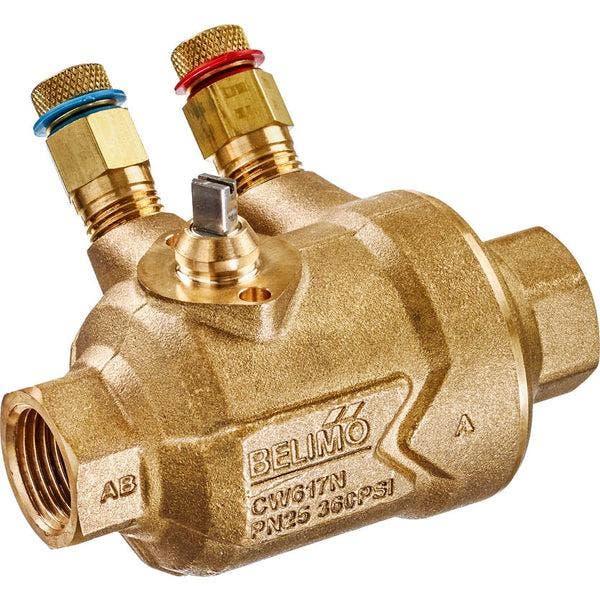

Belimo PI Vanne De Zone Rp1/2 Kvs0.21 Ports De Mesure

Il s'agit d'une vanne de zone indépendante de la pression à 2 voies (PIQCV) avec un boîtier en laiton et un joint en EPDM. Le diamètre de l'alésage de la vanne est de DN 15 et la taille de l'orifice est de Rp 1/2 pouce avec des filets femelles. La vanne de régulation de pression intégrée permet d'obtenir un volume d'écoulement constant et une autorité de vanne de 1, quelle que soit la pression différentielle. Le débit reste constant à chaque position d'ouverture, même en présence de variations de pression et dans la plage de charge partielle, ce qui garantit un contrôle régulier. Le contrôle d'un pourcentage égal de débit est assuré par la conception spéciale de la bille. Cette vanne possède deux orifices de mesure (P1 et P3) qui permettent de déterminer la perte de charge totale à travers la vanne. La mesure de la pression différentielle permet d'optimiser le réglage de la pompe en réduisant la hauteur de refoulement pour maintenir la pression différentielle minimale requise (0,16 bar) au point hydronique le plus éloigné. La pression différentielle maximale est de 3.5 bars. La vanne peut fonctionner entre 2 et 90 °C (36 et 194 °F). La valeur Kv de la vanne est de 0,21 m3/h, ce qui équivaut à une valeur Cv de 0,24 gpm. La vanne est conçue pour être utilisée avec le servomoteur Belimo 3 points ou modulant. L'installation des servomoteurs Belimo ZoneTight sur cette vanne est facile - il suffit de les encliqueter. Le sens d'écoulement, indiqué par une flèche sur le boîtier, est d'une importance capitale pour éviter d'endommager le robinet à boisseau sphérique.
