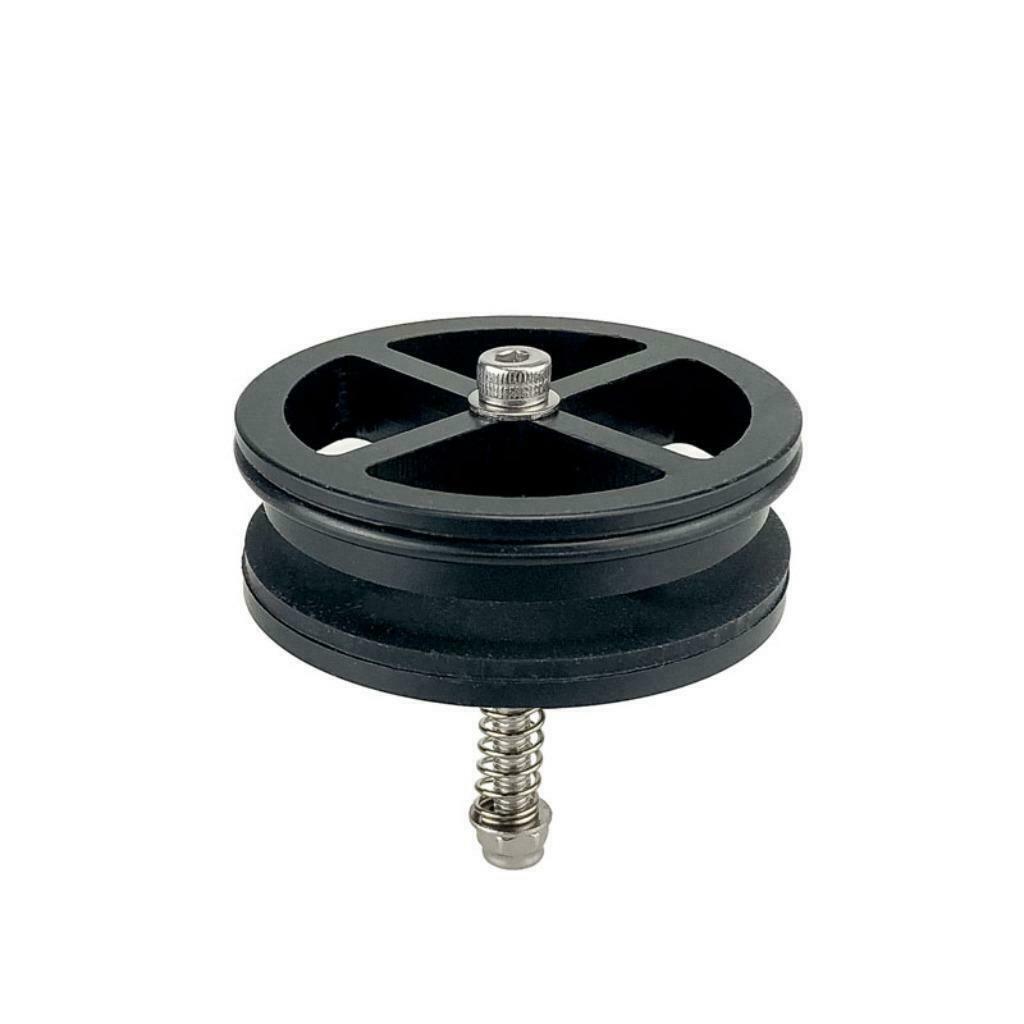

Onderdrukventiel cycloonfilter (cyclone dust control)

Prijs: €12,95 incl. btw. (€10,70 excl. btw.). Wordt geleverd met btw-factuur. Op voorraad en op werkdagen voor 18.00u besteld, is binnen 2 tot 3 werkdagen in huis. Bestellen kan eenvoudig via onze website (zie foto in fotogalerij). Daar zijn vele andere filtersoorten, filtersystemen, afzuigslangen en meer te vinden.

Algemeen:

Een onderdrukventiel zorgt ervoor dat de onderdruk in een opvangvat niet te hoog wordt. Een te hoge onderdruk kan ervoor zorgen dat het opvangvat in elkaar klapt en daardoor beschadigd raakt. Dat is met name het geval bij kunststof opvangvaten, maar ook bij metalen opvangvaten met dunne wanden.

Vrijwel alle kunststof opvangvaten klappen in elkaar als stof wordt opgezogen door kleine stofpoorten, bijvoorbeeld die van een schuurmachine of cirkelzaag. Dat komt omdat de stofzuiger toeren blijft maken, maar er niet genoeg lucht kan worden aangezogen door de te kleine stofpoort. De onderdruk in het opvangvat neemt daardoor toe waardoor het opvangvat in elkaar wordt gedrukt. Niet alleen sterke bouwstofzuigers, maar ook normale huis-tuin-en-keuken stofzuigers kunnen vaak al een te grote onderdruk opwekken. Wanneer een opvangvat eenmaal een keer in elkaar is geklapt, zal het zwakker worden en zal het opvangvat steeds sneller in elkaar drukken.

Om dat te voorkomen hebben wij speciaal voor filtersystemen met kunststof opvangvat een onderdrukventiel ontworpen.

Werking:

Wanneer de onderdruk in het opvangvat te groot wordt, opent het ventiel zich automatisch om lucht van buitenaf binnen te laten. Daardoor neemt de onderdruk af. Wanneer het eenmaal weer op niveau is, sluit het onderdrukventiel zich automatisch.

Door middel van de stelmoer kan de weerstand van het onderdrukventiel nauwkeurig worden ingesteld. Wanneer de stelmoer strakker wordt gedraaid, zal bij een toenemende onderdruk het ventiel later opengaan. Het onderdrukventiel is daardoor precies af te stemmen op de sterkte van uw opvangvat en de zuigkracht van uw stofzuiger. Het onderdrukventiel steekt 4.25mm door het deksel, zodat het ventiel geschikt is voor zowel dunnere deksels als dikkere deksels.

Bevestiging:

In het deksel is een gat van 48mm nodig om het onderdrukventiel te bevestigen. Heeft u geen 48mm gatenboor? Gebruik dan het ventiel om een diameter van 48mm uit te tekenen op het deksel. Daarna kan eenvoudig met een scherp mes een gat in het deksel worden gesneden. Snijd het gat in eerste instantie iets kleiner dan 48mm en schuur de rest weg, zodat u zeker weet dat het onderdrukventiel goed past.

Voor een goede werking van een cycloonfiltersysteem moet het onderdrukventiel gesloten blijven. Een ventiel dat continu opengaat, is een teken dat de onderdruk te hoog is. In die gevallen kan een aantal dingen worden gedaan:

• De stofzuiger op een lager toerental laten draaien. Niet te laag, want er moet een minimale onderdruk in het opvangvat zijn.
• Kortere afzuigslang gebruiken. Een slang zorgt voor luchtweerstand: hoe langer de slang, hoe groter de luchtweerstand. Een grotere luchtweerstand zorgt voor een grotere onderdruk.
• Verminder het aantal bochten in de slang. Elke bocht zorgt voor extra luchtweerstand en daardoor een grotere onderdruk.
• Gebruik een zuigmond met variabele luchtinlaat, bijvoorbeeld onze Pro-X zuigmond. Die zuigmond kan door middel van een schuif lucht van buiten toelaten, waardoor de onderdruk wordt verlaagd.

Minimale sterkte opvangvat:

Cycloonfiltersystemen werken op basis van het opwekken van een onderdruk in een opvangvat zodat het stof naar de bodem van het vat wordt getrokken. Als u het onderdrukventiel wilt gebruiken in combinatie met een eigen opvangvat, dan moet het opvangvat van zichzelf sterk genoeg zijn om de noodzakelijk basisonderdruk aan te kunnen. De basisonderdruk is de minimale onderdruk die nodig is voor een goede werking van een cycloonfiltersysteem. Opvangvaten met dunne wanden, bijvoorbeeld een verfemmer, verfblik, plastic emmer e.d., zijn in de meeste gevallen niet sterk genoeg om de basisonderdruk aan te kunnen. Een onderdrukventiel is in die gevallen dan ook niet geschikt, omdat het onderdrukventiel er enkel voor zorgt dat lucht van buitenaf wordt binnengelaten wanneer de basisonderdruk wordt overschreden.

Inhoud pakket:

• Onderdrukventiel;
• Handleiding.

Bijzonderheden:

• In combinatie met een los cycloonfilter (model 2 of model 3) kost het onderdruktventiel slechts €10,95 i.p.v. €12,95. Op de productpagina’s van filtermodel 2 en 3 kunt u het onderdrukventiel als voordelige uitbreiding toevoegen.
• Voor een goede werking van een cycloonfiltersysteem moet het onderdrukventiel gesloten blijven. Een ventiel dat continu opengaat, is een teken dat de onderdruk te hoog is.
• Door het strakker of juist losser draaien van de stelmoer, zal het onderdrukventiel bij een toenemende onderdruk later of juist eerder opengaan.
• Onze filtersystemen met blauwe kunststof opvangvaten (3-30K en 3-60K) hebben alle een onderdrukventiel.
