AutoVip 1400 (Draai en Kantelbruggen, WERKPLAATSINRICHTING)€ 1.295,00
Kenmerken
Conditie
Nieuw
Beschrijving

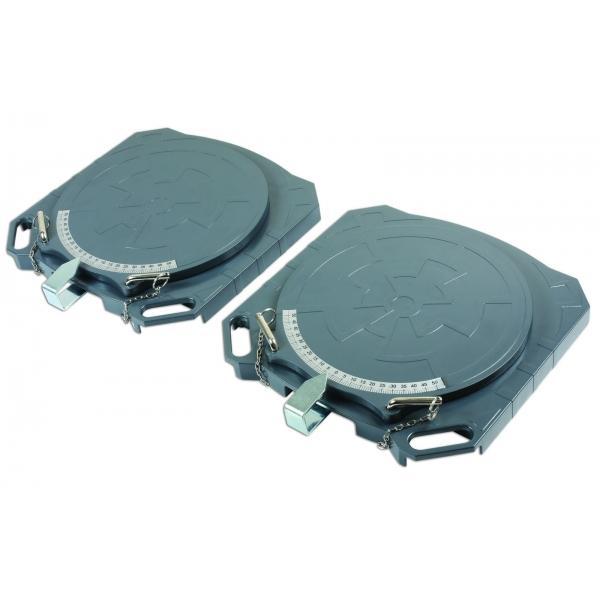

Aantrekkelijk geprijsde set van 2 aluminium uitlijnplaten voor het controleren van de uitlijning van voertuigen.
Gebruik deze draaitafels in combinatie met de Gunson 77099 Trakrite Kpi en Caster gauge.
Doordat deze platen gemaakt zijn van aluminium wegen ze slechts ca. 6 kg per stuk!!
Gebruiksaanwijzing:
Zorg er voor dat :
- de vloer horizontaal is
- dat de bandenspanning, het wiel en de bandafmetingen correct zijn.
- de rijhoogte juist is.
- stuurstangen, verbindingen en wiellagers in goede staat zijn
- de stuurinrichting is gecontroleerd op lekkages en/of andere schade
- het stuur is gecontroleerd op veiligheid en speling
- het voertuig juist op de Gunson draaitafels is gepositioneerd.
Specificatie:
Bereik = +/- 45o in stappen van 1o
Draaiplaat vrije beweging voor uitlijning:
Vooruit en achteruit: 65 mm
Links naar rechts: 50 mm.
Hoogte van de draaitafels: 50 mm
Diameter van de draaibare bovenzijde van de draaitafels: 345 mm
Schaal geschikt voor links en rechts gebruik
Maximum capaciteit per paar is 1360 kg.
De platen kunnen worden gebruikt voor:
Het controleren van de stuurhoek bij volledige uitslag om er zeker van te zijn dat de besturing juist is uitgelijnd.
Het controleren van in en uitspoor.
Het controleren van caster en kpi (via het gebruik van het Gunson 77099 Caster, Camber and KPI meet apparaat, dit is een magnetische meter voor bevestiging op wielnaaf of schijfrem. Voor accuraat meten van caster en camber wielhoek, met instelling voor +3 tot -3 graden. Hiermee kunt u de wielnaaf terug brengen naar de originele camber positie. Ook kunt u de camber hoek controleren voordat u het wiel monteert. Deze meter spaart een dure reparatie uit, zie voor een video van het gebruik van de Gunson 77099 onze website onder het hoofd « Gunson producten »)
Opmerking:
Moderne voertuigen kunnen gebruikmaken van variabele stuur overbrengingen zowel als van variabele stuurbekrachtiging systemen. Daarom is het meer dan ooit noodzakelijk dat het stuursysteem op de juiste wijze is uitgelijnd alvorens het instellen/controleren van de geometrie van stuurinrichting of ophanging.
gebruiksinstructies
Borg, alvorens u het voertuig op de uitlijnplaten plaatst, deze vast met de doortoe aanwezige borgpennen (2 borgpennen per plaat).
Plaats de platen voor de voorwielen van het voertuig en wel zo dat wanneer u het voertuig op de platen rijdt, de banden overeenkomen met de center lijnen van de platen zoals getoond op onderstaande afbeelding.
Zodra de wielen correct op de platen zijn geplaatst moeten de borgpennen worden verwijderd.
Controleren van de stuurinrichting.
Draai het stuurwiel geheel naar links en noteer de waarde van de linker schaal.
Draai het stuurwiel geheel naar rechts en noteer de waarde van de rechter schaal.
De twee waarden moeten overeenkomen wanneer de stuurinrichting juist is uitgelijnd (gelijke draaiafstand tussen linker en rechter einde van de slag van het stuur).
Controleren van in en uitspoor.
Opmerking:
Niet te verwarren met de binnen/buiten waarden die worden gegeven bij het juist afstellen van de middenstand (recht door rijden).
Draai het stuurwiel 20o naar links als aangegeven op de rechter schaal. Noteer de waarde van de linker schaal en trek 20 van deze waarde af. Wanneer dan de uitkomst een positieve waarde is is dat een aanwijzing voor een buitenwaartse afwijking bij bochten.
Herhaal het bovenstaande maar draai het stuurwiel 20o naar rechts als aangegeven op de linker schaal. Noteer de waarde van de rechter schaal en trek 20 van deze waarde af. Vergelijk de twee aldus gevonden waarden.
De gevonden waarden moeten gelijk zijn. Raadpleeg de technische informatie van de producent van het voertuig voor de te verwachten waarden en toleranties.
Snelle en betrouwbare verzending.
Contact gegevens en openingstijden
Maandag t/m vrijdag van 09.00 tot 17.00 uur
VOCOR TOOLS BV
Rijnstraat 51 C
4191 CK Geldermalsen
Bel ons nu: +31 345 574 138
