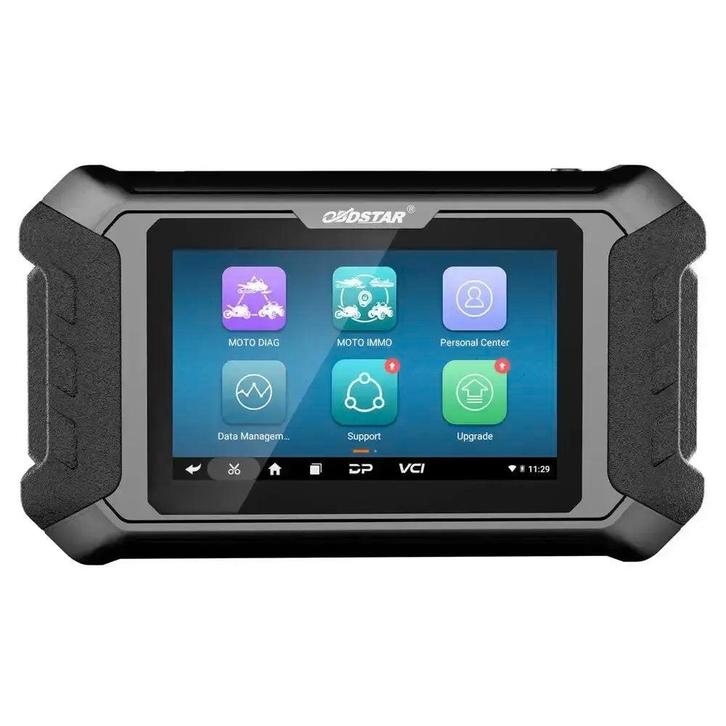

De OBDSTAR IScan Harley Davidson is een uitleesapparaat specifiek ontwikkeld voor het uitvoeren van diagnostiek op motorfietsen van Harley-Davidson. Het systeem is gebaseerd op een RK3128 quad-core processor en draait op het Android 5.1.1 besturingssysteem. De bediening verloopt via een 5.0 inch capacitief touchscreen. De IScan ondersteunt een breed scala aan functies, waaronder het uitlezen van ECU-informatie, het analyseren van live data en het uitvoeren van actuatortesten. Bij aanschaf is een licentie voor 1 jaar software-updates inbegrepen.

Het apparaat biedt uitgebreide diagnostische mogelijkheden, zoals een automatische scan van alle aanwezige systemen en het lezen en wissen van foutcodes. Daarnaast is het mogelijk om speciale functies uit te voeren, zoals het inleren van componenten en het configureren van modules. De functionaliteit kan worden uitgebreid met optionele hardwaremodules, waaronder een multifunctionele jumperkabel en een GND-kabel voor specifieke diagnostische procedures.

Diagnosefuncties:

De OBDSTAR IScan Harley Davidson biedt diverse diagnostische functies voor het analyseren van de elektronische systemen van de motorfiets.

• Foutcodes lezen en wissen: Leest en verwijdert diagnostische foutcodes (DTC's) uit alle beschikbare regeleenheden.
• Freeze frame data: Toont een momentopname van de voertuiggegevens op het moment dat een foutcode werd opgeslagen.
• Live data lezen: Geeft real-time data weer van sensoren en componenten, zoals toerental, temperatuur en sensorspanningen.
• Actuatoren testen: Stuurt componenten zoals de brandstofpomp, injectoren en ventilatoren direct aan om de werking te controleren.
• Auto scannen: Voert een volledige scan uit van alle aanwezige elektronische systemen in de motorfiets.
• Basisinstellingen: Maakt het mogelijk om basisconfiguraties en aanpassingen door te voeren in diverse modules.
• ECU-informatie: Vraagt gedetailleerde informatie op van de regeleenheid, zoals hardware- en softwareversies.

Service- en onderhoudsfuncties:

Dit uitleesapparaat ondersteunt een breed scala aan diagnose- en onderhoudsfuncties voor Harley-Davidson motorfietsen. De beschikbare functies kunnen verschillen per specifiek model, bouwjaar en geïnstalleerde regeleenheden.

Motor en aandrijflijn:

• Servicemelding resetten: Stelt de service-interval indicator terug na onderhoud, zoals een olieverversing.
• Gaskleppositiesensor (TPS) initialiseren: Kalibreert de gaskleppositiesensor, wat nodig is na vervanging of reiniging.
• Stationair toerental aanpassen: Stelt het stationaire toerental van de motor elektronisch in binnen de specificaties van de fabrikant.
• Krukaspositiesensor (CKP) inleren: Voert de procedure uit voor het opnieuw inleren van het krukaspositiepatroon na vervanging van de sensor of componenten van de aandrijflijn.
• Actuatoren testen: Activeert en test componenten zoals de brandstofpomp, injectoren en de ventilator om de correcte werking te controleren.

Remmen:

• ABS-systeem ontluchten: Activeert de ABS-pomp om lucht uit het remsysteem te verwijderen tijdens het ontluchtingsproces.

Carrosserie en elektronica:

• Sleutels en afstandsbedieningen (FOB) programmeren: Voegt nieuwe sleutels of afstandsbedieningen toe aan het beveiligingssysteem van de motorfiets of verwijdert deze.
• Moduleconfiguratie: Codeert en configureert nieuwe regeleenheden, zoals de Body Control Module (BCM) of Engine Control Unit (ECU), na installatie.
• Instrumentenpaneel configuratie: Past instellingen van het instrumentenpaneel aan, zoals de eenheden voor snelheid en temperatuur.
• Audio- en luidsprekerconfiguratie: Configureert de instellingen van het audiosysteem en de luidsprekers op modellen die hiermee zijn uitgerust.
• Richtingaanwijzer en beveiligingsmodule configureren: Stelt de parameters in voor de richtingaanwijzers en de beveiligingsmodule.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR IScan Harley Davidson kan worden uitgebreid met diverse optionele accessoires. Deze uitbreidingen zijn specifiek ontworpen voor gebruik met dit diagnosesysteem.

Hardwaremodules en accessoires:

• M002A GND-kabel: Kabel voor het tot stand brengen van een aardeverbinding (GND).
• M003A multifunctionele jumperkabel: Een jumperkabel die wordt gebruikt voor het maken van diverse doorverbindingen tijdens diagnostische procedures.

Ondersteunde voertuigmerken:

De iScan is een diagnoseapparaat dat specifiek is ontwikkeld voor Harley-Davidson motorfietsen en biedt ondersteuning voor het onderstaande merk.

• Amerikaans: Harley-Davidson

Verpakkingsinhoud:

• 1x OBDSTAR IScan Harley Davidson
• 1x M001 Hoofdkabel
• 1x N004 4-pins adapter
• 1x N041 OBD-kabel
• 1x 12V2A Voedingsadapter
• 1x Gebruikershandleiding
• 1x Paklijst

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijft het apparaat functioneren op de laatst geïnstalleerde softwareversie. De online functies en de mogelijkheid om nieuwe software-updates te ontvangen, komen te vervallen totdat de licentie wordt verlengd.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelIScan Harley DavidsonBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800*480ProcessorRK3128 quad-core ARM cortex A7Opslaggeheugen32G Micro SD (TF) kaart ondersteundConnectiviteitUSBAccu2600mA, oplaadbare polymeer lithium batterij
