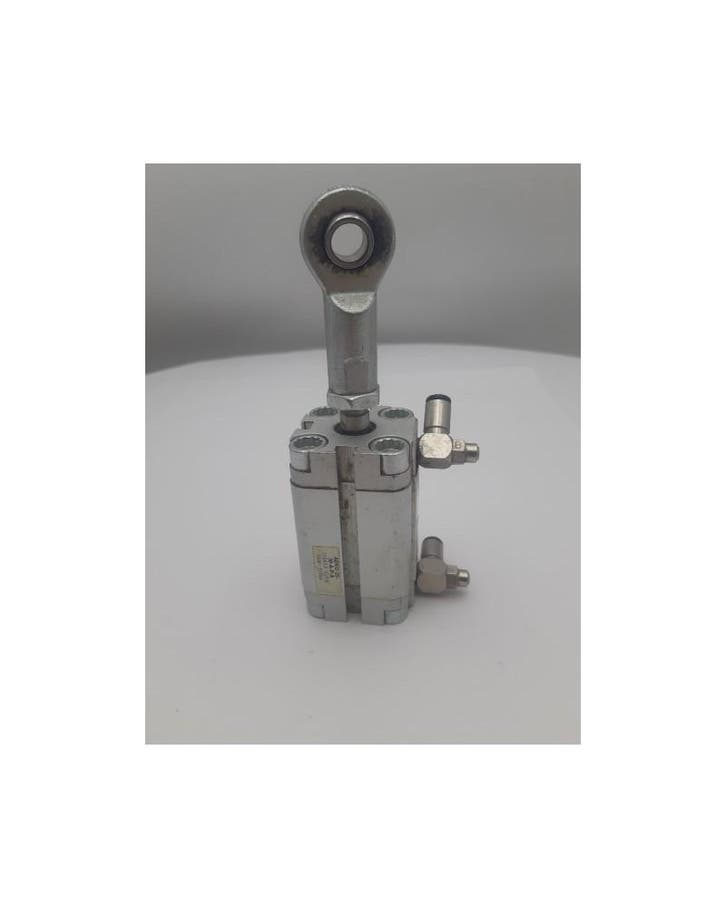

FESTO Compactcilinder ADVU-25-30-APA

• Technische gegevens
• 30 mm
• Zuigerdiameter 25 mm
• Zuigerstang schroefdraad M5
• Demping
• Elastische dempingsringen/platen aan beide uiteinden
• Montagepositie optioneel
• Werkingswijze
• Dubbelwerkend
• Zuigerstangkop
• Vrouwelijke draad
• Ontwerp
• Zuiger
• Zuigerstang
• Positiedetectie
• Via naderingsschakelaar
• Symbool
• 00991217
• Varianten
• Zuigerstang aan één uiteinde
• Bedrijfsdruk
• 0,1 MPa ... 1 MPa
• Bedrijfsdruk
• 1 maat ... 10 maten
• Bedrijfsdruk
• 14,5 psi ... 145 psi
• Werkmedium
• Perslucht volgens ISO 8573-1:2010 [7:4:4]
• Opmerking over het operationele en pilotmedium
• Gesmeerde werking mogelijk (in welk geval gesmeerde werking altijd vereist zal zijn)
• Corrosiebestendigheidsklasse CRC
• 2 - Matige corrosiespanning
• LABS (PWIS) conformiteit
• VDMA24364-B1/B2-L
• Omgevingstemperatuur
• -20 °C ... 80 °C
• Impactenergie in eindposities
• 0,1 J
• Theoretische kracht bij 0,6 MPa (6 bar, 87 psi), retourslag
• 247 N
• Theoretische kracht bij 0,6 MPa (6 bar, 87 psi), voorwaartse slag
• 295 N
• Bewegende massa voor een slag van 0 mm
• 26 gram
• Extra bewegende massa per 10 mm slag
• 6 gram
• Basisgewicht voor 0 mm slag
• 180 gram
• Extra gewicht per 10 mm slag
• 28 gram
• Type montage
• Met doorlopend gat
• Met accessoires
• Pneumatische aansluiting
• M5
• Materiaal kraagschroeven
• Gegalvaniseerd staal
• Materiaalhoes
• Gesmeed aluminiumlegering
• Materiaal dynamische afdichtingen
• NBR
• TPE-U(PU)
• Materiaal zuigerstang
• Hooggelegeerd roestvrij staal
• Materiaal cilinderbuis
• Gesmeed aluminiumlegering
