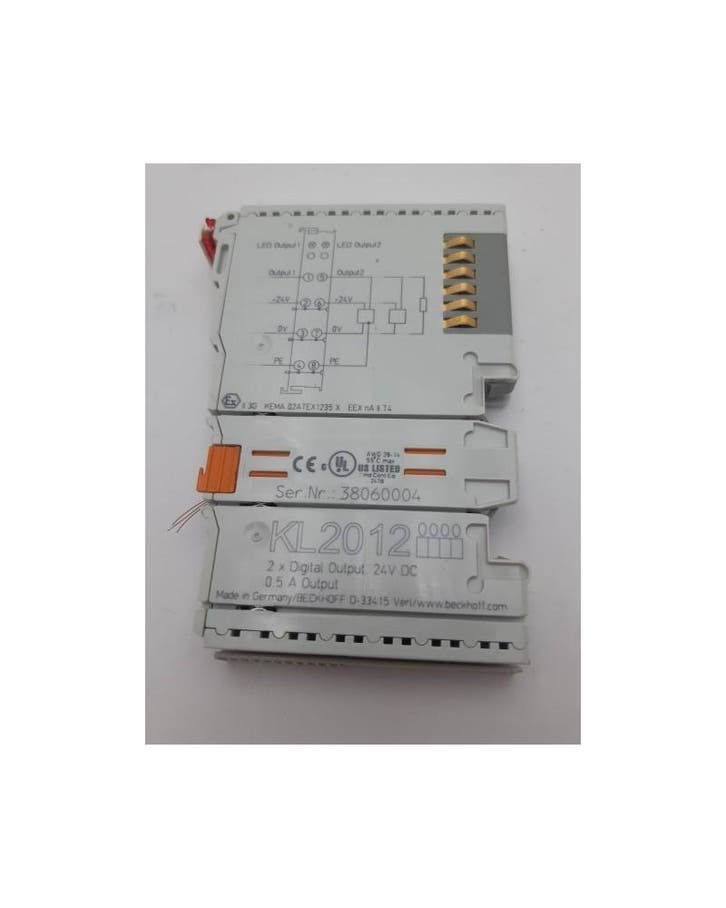

KL2012 | Busterminal, 2-kanaals digitale uitgang, 24 V DC, 0,5 A

• Technische gegevens KL2012
• Verbindingstechnologie 4-draads
• Aantal uitgangen 2
• Nominale spanning 24 V DC (-15%/+20%)
• Laadtype ohmse, inductieve, lampbelasting
• Max. uitgangsstroom 0,5 A (kortsluitvast) per kanaal
• Kortsluitstroom < 2 A
• Energie breken < 150 mJ/kanaal
• Beveiliging tegen omgekeerde spanning –
• Elektrische isolatie 500 V (K-bus/veldpotentiaal)
• Stroomverbruik stroomcontacten typ. 15 mA + belasting
• Stroomverbruik K-bus typisch 5 mA
• Bitbreedte in het procesbeeld 2 uitgangen
• Configuratie geen adres of configuratie-instelling
• Gewicht ca. 55 g
• Bedrijfstemperatuur 0…55°C
• Opslagtemperatuur -25…+85°C
• Relatieve vochtigheid 95%, geen condensatie
• Trillings-/schokbestendigheid voldoet aan EN 60068-2-6/EN 60068-2-27
• EMC-immuniteit/emissie voldoet aan EN 61000-6-2/EN 61000-6-4
• Bescherm. classificatie/installatie pos. IP20/variabel
• Stekkerbare bedrading voor alle KSxxxx-busterminals
• Goedkeuringen/markeringen CE, CCC, UL, ATEX, IECEx
• Ex-markering ATEX:
• II 3 G Ex ec IIC T4 Gc
• IECEx:
• Ex ec IIC T4 Gc
• Technische gegevens
• Woninggegevens
• Naar boven
• Woninggegevens KL-12-8pin KS-12-8pin
• Ontwerpvorm compacte aansluitbehuizing met signaal-LED's aansluitbehuizing met insteekbaar bedradingsniveau
• Materiaal polycarbonaat
• Installatie op 35 mm DIN-rail, conform EN 60715 met slot
• Zij-aan-zij montage door middel van dubbele sleuf en sleutelverbinding
• Markering etikettering van de BZxxxx-serie
• Bedrading massieve geleider(s), flexibele geleider (st) en ferrule (f): veerbediening door schroevendraaier
• Verbindingsdoorsnede s*: 0,08…2,5 mm²,
• st*: 0,08…2,5 mm²,
• f*: 0,14…1,5 mm² s*: 0,08…1,5 mm²,
• st*: 0,08…1,5 mm²,
• f*: 0,14…1,5 mm²
• Aansluitdoorsnede AWG s*: AWG28…14,
• st*: AWG28…14,
• f*: AWG26…16 s*: AWG28…16,
• st*: AWG28…16,
• f*: AWG26…16
• Striplengte 8…9 mm 9…10 mm
• Stroombelastingscontacten Ik max : 10 A
• Afmetingen (B x H x D) 12 mm x 100 mm x 68 mm
