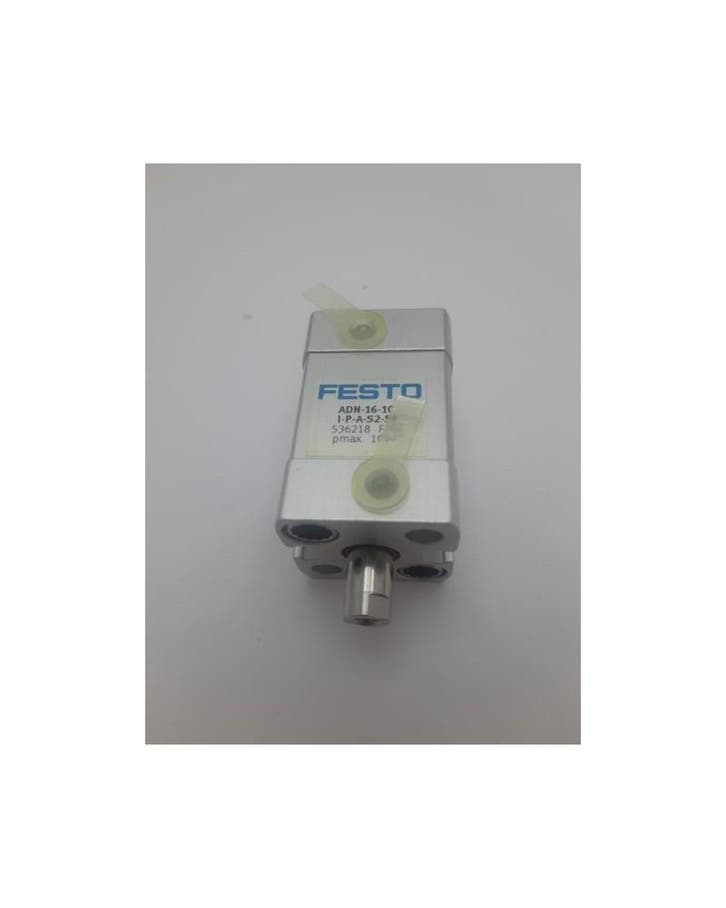

Festo Compacte cilinder ADN-16-10-I-P-A-S2-S6

• Technische gegevens
• Slag 10 mm
• Zuiger-Ø 16 mm
• Zuigerstangschroefdraad M4
• Gebaseerd op norm ISO 21287
• Demping Elastische dempingsringen/-platen aan beide zijden
• Inbouwpositie Willekeurig
• Werking dubbelwerkend
• Zuigerstangeinde Inwendige schroefdraad
• Positiedetectie Voor naderingssensor
• Symbool 00991217
• Varianten Enkele zuigerstang
• Bedrijfsdruk 0.1 MPa ... 1 MPa
• Bedrijfsdruk 1 bar ... 10 bar
• Bedrijfsdruk 14.5 psi ... 145 psi
• Bedrijfsmedium
• Perslucht conform ISO 8573-1:2010 [7:4:4]
• Aanwijzing bij het bedrijfs-/stuurmedium
• Geoliede werking mogelijk (in het verdere werking vereist)
• Corrosiebestendigheidsklasse KBK 2 - matige corrosiebelasting
• LABS-conformiteit VDMA24364-B1/B2-L
• Cleanroomklasse Klasse 5 volgens ISO 14644-1
• Omgevingstemperatuur -20 °C ... 80 °C
• Impactenergie in de eindposities 0.15 J
• Theoretische kracht bij 6 bar, ingaand 90 N
• Theoretische kracht bij 6 bar, uitgaand 121 N
• Verplaatste massa 18 g
• Productgewicht 86 g
• Bevestigingstype
• Naar keuze: met doorgangsboring
• met inwendige schroefdraad
• Met toebehoren
• Pneumatische aansluiting M5
• Materiaal-informatie RoHS conform
• Materiaal kraagschroeven Staal
• Materiaal deksel Aluminium-legering, geanodiseerd
• Materiaal afdichtingen TPE-U(PUR)
• Materiaal zuigerstang Hooggelegeerd staal
• Materiaal cilinderbuis Aluminium-legering, glijdend geanodiseerd
