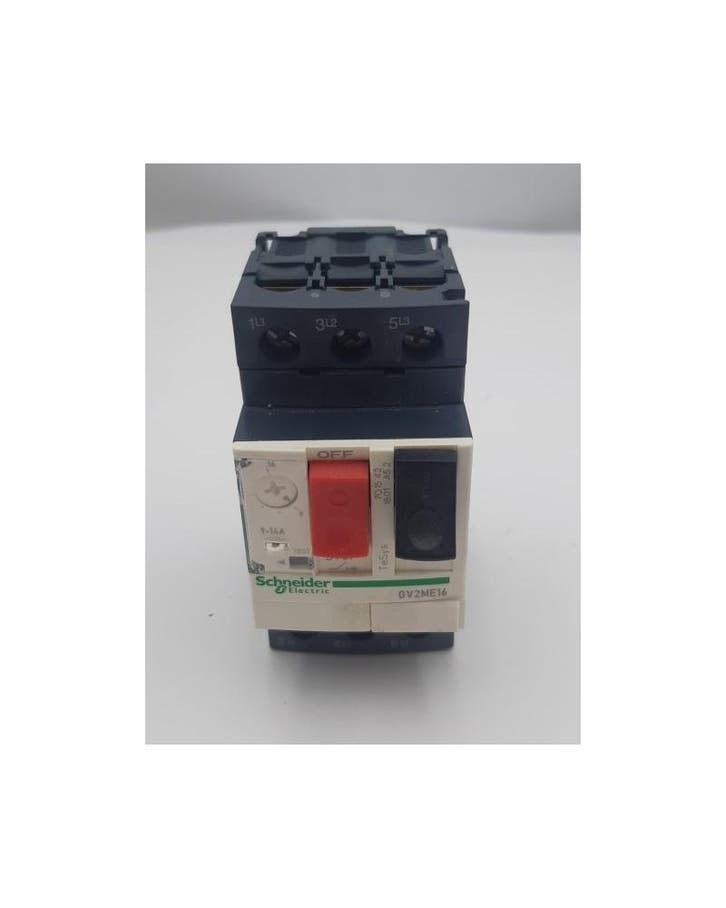

Schneider motorbeveiligingsschakelaar GV2-ME16 - 9..14 A - 3P 3d - thermomagnetisch

• Specificaties
• Hoofdkenmerken
• gamma
• Tesys deca
• productnaam
• TeSys GV2
• type product of component
• Motor vermogensschakelaar
• korte naam apparaat
• GV2ME
• apparaattoepassing
• Motorbeveiliging
• technologie uitschakeleenheid
• Thermisch-magnetisch
• Complementaire kenmerken
• beschrijving polen
• 3P
• type net
• AC
• gebruikscategorie
• Categorie A In overeenstemming met IEC 60947-2
• AC-3 In overeenstemming met IEC 60947-4-1
• AC-3e In overeenstemming met IEC 60947-4-1
• netfrequentie
• 50/60 Hz In overeenstemming met IEC 60947-2
• motorvermogen kW
• 5,5 kW bev 400/415 V AC 50/60 Hz
• 7,5 kW bev 500 V AC 50/60 Hz
• 9 kW bev 690 V AC 50/60 Hz
• 11 kW bev 690 V AC 50/60 Hz
• uitschakelvermogen
• 100 kA Icu bev 230/240 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 15 kA Icu bev 400/415 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 8 kA Icu bev 440 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 6 kA Icu bev 500 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 3 kA Icu bev 690 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• Ics kortsluitvermogen in dienst
• 100 % bev 230/240 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 50 % bev 400/415 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 50 % bev 440 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 75 % bev 500 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• 75 % bev 690 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• type bediening
• Drukknop
• [In] nominale stroom
• 14 A
• instelbereik thermische bescherming
• 9…14 A In overeenstemming met IEC 60947-2
• magnetische uitschakelstroom
• 253,4 A
• [Ith] conventionele thermische stroom in vrije lucht
• 14 A In overeenstemming met IEC 60947-2
• [Ue] nominale bedrijfspanning
• 690 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• [Ui] nominale isolatiespanning
• 690 V AC 50/60 Hz In overeenstemming met IEC 60947-2
• [Uimp] nominale stoothoudspanning
• 6 kV In overeenstemming met IEC 60947-2
• gevoeligheid voor afwezigheid fase
• Ja In overeenstemming met IEC 60947-4-1
• geschiktheid voor isolatie
• Ja In overeenstemming met IEC 60947-1
• vermogensdissipatie per pool
• 2,5 W
• mechanische levensduur
• 100000 cycli
• elektrische levensduur
• 100000 cycli voor AC-3 bev 415 V In
• 100000 cycli voor AC-3e bev 415 V In
• nominale werking
• Ononderbroken In overeenstemming met IEC 60947-4-1
• aansluitingen - klemmen
• Vermogenskring: schroefklemaansluitklem 2 kabel(s) 1…6 mm²rigide
• Vermogenskring: schroefklemaansluitklem 2 kabel(s) 1,5…6 mm²flexibel zonder
• Vermogenskring: schroefklemaansluitklem 2 kabel(s) 1…4 mm²flexibel met
• aandraaimoment
• 1,7 N.m - op schroefklemaansluitklem
• bevestigingsmethode
