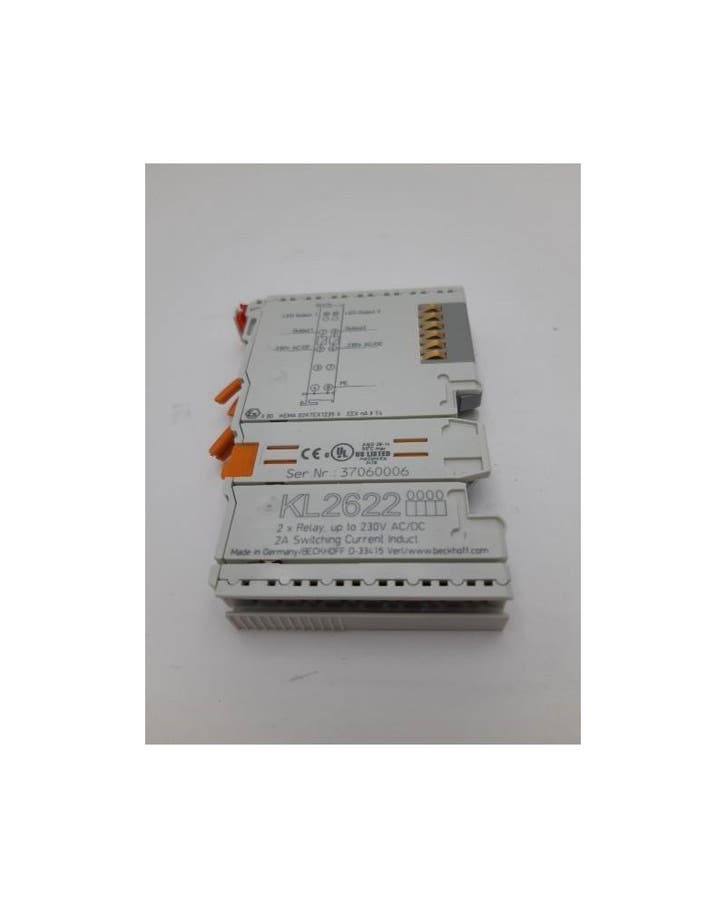

Beckhoff KL2622 | Output terminal, 2-kanaals relaisuitgang, 230 V AC, 30 V DC, 5 A, zonder vermogenscontacten

Technische gegevens KL2622

Aantal uitgangen 2 x maak contacten

Nominale spanning 230 V AC/30 V DC

Laadtype ohmse, inductieve, lampbelasting

Max. uitgangsstroom 5 A per kanaal

Schakelstroom 5 A AC/DC (ohms)/2 A AC/DC (inductief)

Ohmse schakelstroom 5 A AC/DC

Inductieve schakelstroom 2 A AC/DC

Minimaal toegestane belasting 10 mA bij 5 V DC

Lampentest, elektronisch voorschakelapparaat max. 5 A startstroom (4 x 58 W)

Elektrische isolatie 500 V (K-bus/veldpotentiaal)

Stroomverbruik stroomcontacten –

Stroomverbruik K-bus typisch 85 mA

Bitbreedte in het procesbeeld 2 uitgangen

Bedrijfscycli mech. (min.) 2 x 10 7

Bedrijfscycli elektr. (min.) 1 x 10 5 (5 A/30 V DC)

Configuratie geen adres of configuratie-instelling

Bijzondere kenmerken potentiaalvrije contacten

Gewicht ca. 80 g

Bedrijfstemperatuur -25…+60°C

Opslagtemperatuur -40…+85°C

Relatieve vochtigheid 95%, geen condensatie

Trillings-/schokbestendigheid voldoet aan EN 60068-2-6/EN 60068-2-27

EMC-immuniteit/emissie voldoet aan EN 61000-6-2/EN 61000-6-4

Bescherm. classificatie/installatie pos. IP20/variabel

Stekkerbare bedrading voor alle KSxxxx-busterminals

Goedkeuringen/markeringen CE, UL, DNV GL

Technische gegevens

Woninggegevens

Naar boven

Woninggegevens KL-12-8pin KS-12-8pin

Ontwerpvorm compacte aansluitbehuizing met signaal-LED's aansluitbehuizing met insteekbaar bedradingsniveau

Materiaal polycarbonaat

Installatie op 35 mm DIN-rail, conform EN 60715 met slot

Zij-aan-zij montage door middel van dubbele sleuf en sleutelverbinding

Markering etikettering van de BZxxxx-serie

Bedrading massieve geleider(s), flexibele geleider (st) en ferrule (f): veerbediening door schroevendraaier

Verbindingsdoorsnede s*: 0,08…2,5 mm²,

st*: 0,08…2,5 mm²,

f*: 0,14…1,5 mm² s*: 0,08…1,5 mm²,

st*: 0,08…1,5 mm²,

f*: 0,14…1,5 mm²

Aansluitdoorsnede AWG s*: AWG28…14,

st*: AWG28…14,

f*: AWG26…16 s*: AWG28…16,

st*: AWG28…16,

f*: AWG26…16

Striplengte 8…9 mm 9…10 mm

Stroombelastingscontacten Ik max : 10 A

Afmetingen (B x H x D) 12 mm x 100 mm x 68 mm
