États-Unis - Armée de l’air - Équipement radio militaire -

radio
une batterie
2 boîtes originales
un câble
2 manuels

Kit complet avec boîtes et manuels d'origine.

La dame qui m'a donné la radio l'a dit.
avait été conservé pendant plus de 50 ans.

Radio non testé.

Musée de la radio

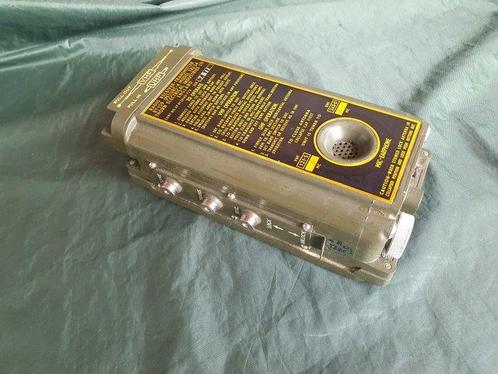

Radio de sauvetage / SAR RT-159/URC-4 (URC4)
Militaire américain (différents fabricants pour le même modèle)
Pays
États-Unis d'Amérique (USA)
Fabricant / Marque
MILITAIRE États-Unis (différents fabricants pour le même modèle)
année
1952
Catégorie
Transcepteur militaire (TRX)
ID Radiomuseum.org
122848

Schémas


Radio de sauvetage / SAR RT-159/URC-4 ; MILITAIRE É.-U. (ID = 400612) TRX Mil
Radio de sauvetage militaire américain / RT-159/URC-4 SAR

Précédent
Suivant
Cliquez sur la miniature du schéma pour demander le schéma en tant que document gratuit.


Spécifications techniques

Nombre de tubes
8
Vannes / Tubes

Principe principal
Transcepteur
Bandes d'ondes
VHF y compris FM et/ou UHF (voir notes pour plus de détails)
Type de puissance et tension
Batteries de stockage et/ou sèches / 1,25 et 117 volts
Haut-parleur
Haut-parleur magnétique dynamique permanent (PDyn) (alnico à bobine mobile)
Matériel
boîtier en métal
de Radiomuseum.org
Radio de sauvetage / SAR RT-159/URC-4 - MILITAIRE des États-Unis, fabriquants différents
forme
Très petit, portable ou ensemble de poche (portatif) de moins de 8 pouces.
Notes
Récepteur/transmetteur radio de sauvetage SAR à double canal VHF/UHF, contrôlé par cristaux, 121,5 / 243 MHz. Puissance de sortie RF de 35 mW, sensibilité de 10 µV. Émission AM/MCV.
Nécessite un bloc-piles BA-1264.
Manuel technique TM11-510.
Les unités fabriquées au Royaume-Uni (fabriquées par Thorn Electrical) utilisent des tubes miniatures Hivac, XFR2, XFR2, XR4.

Les tubes et les tensions indiquées proviennent du schéma. Un article du magazine italien « CQ Elettronica » de M. Umberto Bianchi, célèbre ancien expert en surplus italien, affirme que, comme il est difficile de trouver des piles de 1,25 et 117 VDC, cet appareil peut fonctionner avec des piles plus facilement disponibles : 1,4 et 90 VDC.
