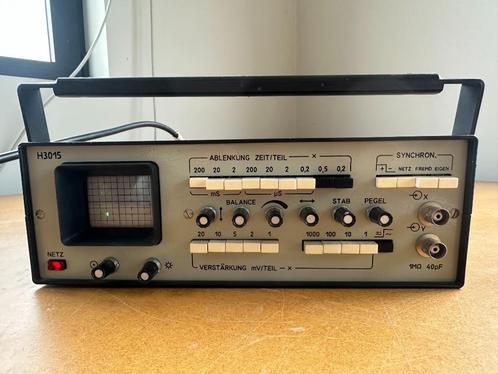

Vintage Soviet Oscilloscope H3015

Vintage USSR/Soviet Oscilloscope H3015

De afmetingen van het werkende deel van het scherm zijn 30x40 mm.
Het verticale afbuigkanaal biedt: een bereik van de waarden van de afbuigcoëfficiënt van 1x10-3 tot 20 V/div.
Het horizontale afbuigkanaal biedt een bereik van de waarden van de sweepcoëfficiënt van 0,04x10-6 tot 0,2 s/div.
Het synchronisatiefrequentiebereik loopt van 20 tot 10x106 Hz.

Algemene instructies

Amateurradio-oscilloscopen van het type H3015 zijn ontworpen voor visuele observatie van elektrische processen, het meten van tijdsintervallen, wissel- en gelijkspanningen.

Gebruiksomstandigheden:
1. omgevingstemperatuur van 10 tot 35 °C;
2. relatieve luchtvochtigheid tot 80% bij een temperatuur van 25 °C;
3. atmosferische druk (84 - 106,7) kPa;
4. Voedingsspanning (220±22) V, voedingsfrequentie (50±1) Hz of (60±1,2) Hz, met een harmonische component binnen 5%.

Normale bedrijfsomstandigheden:
1. Omgevingstemperatuur (20±5) °C;
2. Relatieve luchtvochtigheid (30-80)%;
3. Luchtdruk (84-106,7) kPa;
4. Voedingsspanning (220±4,4) V, voedingsfrequentie (50±1) Hz of (60±1,2) Hz, met een harmonische component binnen 5%.

Technische gegevens

De H3015 amateurradio-oscilloscoop maakt gelijktijdige monitoring van twee verschillende signalen mogelijk bij aansluiting van een P323-schakelaar. De afmetingen van het werkgedeelte van het scherm zijn 30x40 mm (7,5 vlakken verticaal en 10 vlakken horizontaal).

De bundellijnbreedte is niet groter dan 0,7 mm. Wanneer de mV/DIV GAIN-schakelaar in stand "1" staat, is een bundelbreedte van 2 mm toegestaan.
Het verticale afbuigingskanaal biedt:
een bereik van afwijkingscoëfficiëntwaarden van 1x10-3 tot 20 V/div;
de grens van de toegestane basisfout van het N3015-apparaat bij het meten van spanningen met een spanningsschommeling van 5 mV tot 150 V bedraagt ​​maximaal ±12% bij een frequentie van 1 kHz;
de ongelijkmatigheid van de frequentierespons ten opzichte van de frequentie van 1 kHz in de frequentieband tot 2 MHz bedraagt ​​maximaal ±12%, in de frequentieband boven 2 MHz tot 10 MHz maximaal 40%. Wanneer de ingangsverzwakker in de stand "x1000" staat, is de frequentierespons boven 20 kHz niet gestandaardiseerd;
een langdurige bundeldrift van maximaal 30 mV/h;
Actieve ingangsweerstand minimaal 0,45 MΩ;
Ingangscapaciteit maximaal 50 pF;
Toegestane totale waarde van gelijk- en wisselspanning aan de gesloten ingang maximaal 500 V, met een maximaal toegestane amplitude van de wisselspanning van 300 V.

Werkend
Wordt verkocht door verhuis.
