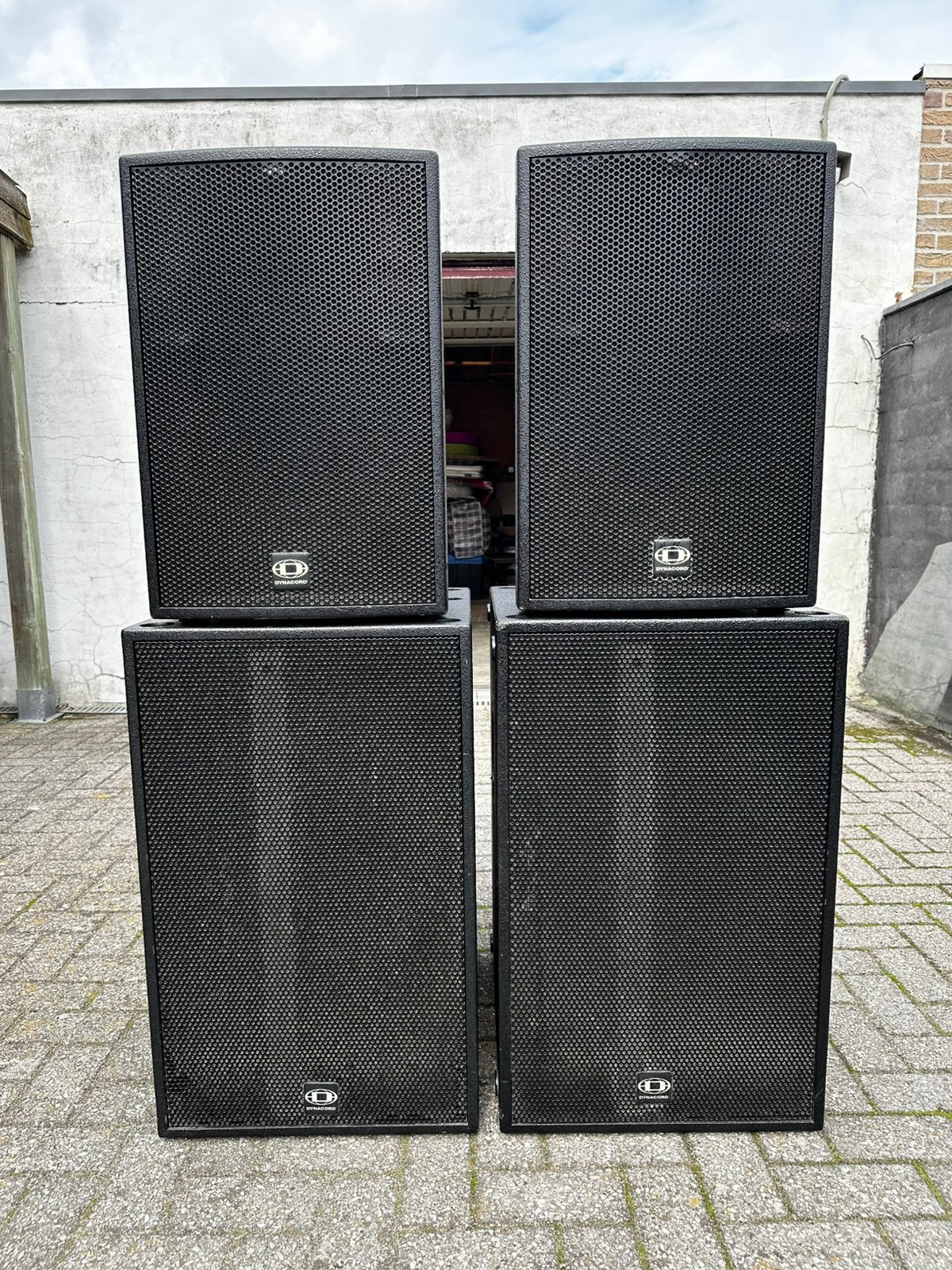

2x M15 Aktive Top
2x M18 Aktive Sub

BESCHRIJVING MADRAS M15

Het midden- en hoogfrequentiebereik van de MADRAS M15 wordt weergegeven

door een Electro-Voice ND6 neodymium driver met een 3-inch spreekspoel

terwijl een Electro-Voice EVX155 de basfrequenties weergeeft

De geïntegreerde eindversterker biedt aparte lage en

hoge frequentiekanalen, een geïntegreerde actieve crossover

(Linkwitz-Riley, 124Hz, 24dB/octaaf) en signaalverwerking.

Selecteer de modus "VOLLEDIG BEREIK" of "MIDDEN-HOOG". is mogelijk

via schakelaar.

Een zeer efficiënte klasse-H eindversterker zorgt voor de lage frequenties.

Het consequent gebruik van klasse-H technologie vermindert het vermogen

dissipatie, het stroomverbruik en het gewicht van de eindversterker

aanzienlijk. De versterking van de hoge frequenties wordt gerealiseerd via een

aparte eindversterker. Beide eindversterkers worden convectiegekoeld, waardoor er geen storend geluid van draaiende ventilatoren is.

Het uitgangsvermogen van 600 W (460 W + 140 W) maakt pieken

geluidsdrukniveaus van meer dan 128 dB mogelijk bij de laagste vervorming

waarden. Het bereik is ongeveer twee keer zo groot

als dat van conventionele passieve luidsprekersystemen. De

brede stralingshoek van 80° x 55° elimineert uitlijningsproblemen

die inherent zijn aan luidsprekersystemen met een smalle stralingshoek.

De MADRAS M15 heeft een extreem lineaire frequentierespons.

De horizontale en verticale stralingskarakteristieken zijn uitzonderlijk

vloeiend, wat de De MADRAS M15 is bestand tegen

akoestische feedback en daardoor bijzonder geschikt voor monitoringstoepassingen met hoog vermogen. De volledig elektronische thermische

beveiliging voorkomt schade aan de transducers door

thermische overbelasting. Daardoor is de MADRAS M15 ook

geschikt voor een breed scala aan veeleisende toepassingen in de verhuursector.

De geïntegreerde riggingrail en verstelbeugel maken het mogelijk om de MADRAS M15

probleemloos te gebruiken bij ophanging.

De asymmetrische behuizing van berkenmultiplex is afgewerkt met

een zwarte, extreem schokbestendige structuurlak. Een

robuust, gepoedercoat stalen rooster beschermt de transducers

tegen mechanische schade. De netvoeding wordt geleverd via een

vergrendelbare PowerCon-connector. Aansluiting van een extra kast

is mogelijk via de PowerCon-netvoedingsuitgang. De audiosignaalaansluiting

wordt geleverd via een XLRF-connector. Een extra XLRF-connector

maakt het mogelijk om het signaal naar een andere kast door te sturen.

Twee stevige handgrepen en de Geïntegreerde aluminium

paalmontage voor comfortabel transport en probleemloze

installatie

SPECIFICATIES

Technische specificaties: M15

Interne versterker onder nominale omstandigheden, alle vermogensspecificaties bij minimale luidsprekerimpedantie (LO 6 ohm /

HI 12 ohm), tenzij anders vermeld.

Specificaties systeem en behuizing:

SPL 1W/1m 100dB

Max. SPL 1m (berekend) 128dB

Frequentiebereik (-10dB) 50Hz…..19kHz

Laagfrequentietransducer Electro-Voice EVX 155 (359561)

Hoogfrequentietransducer Electro-Voice ND6-16 Driver

(361663)

Hoogfrequentiehoorn Electro-Voice HP8055 80°x55°

(345799)

Afmetingen (B x H x D) 430 x 630 x 432 mm

Gewicht 38 kg

Specificaties eindversterker, ingangen en crossover

Max. dynamisch uitgangsvermogen (IHF-A) LO 540 W

HI 160 W

Max. continu uitgangsvermogen LO (THD=1%, 400 Hz) 460 W

HI (THD=1%, 4 kHz) 140 W

Ontwerp eindversterker: Hoog rendement, Klasse H

THD+N, nominaal < 0,01%

Ingangsimpedantie (gebalanceerd): 20 kΩ

Niveauregeling: -∞ … +6 dB

Crossover

Modusschakelaar: Volledig bereik, positieve polariteit

Midden-hoog, positieve polariteit

(vanaf serienummer: 10211)

24 dB/octaaf Linkwitz-Riley 124 Hz

Koeling: Convectiekoeling Passief

Beveiliging: Audiolimiter, hoge temperatuur, gelijkstroom (DC),

HF, tegen-EMK, piekstroombegrenzer,

Inschakelstroombegrenzer, inschakelvertraging,

Thermische beveiliging (luidspreker en versterker)

Voeding: 230V, 240V

50Hz, 60Hz …………..

BESCHRIJVING MADRAS M18

Actieve subwoofer met 18-inch driver en geïntegreerde controller

Voice Coil Tracking Protection voor maximale geluidsdruk (SPL) en optimale bedrijfszekerheid

Geïntegreerde 800 W Klasse H-versterker (High-Power)

Veilige, vergrendelbare PowerCon-netaansluiting en doorlusuitgang

Voorzien van uitsparingen voor probleemloos stapelen met de M 15- en M 212-kasten


SPECIFICATIES

SPL 1 W/1 m: 98 dB

Max. SPL 1 m (Cont. Prog.): 127 dB

Frequentiebereik (-10 dB): 35 Hz tot 145 Hz

Woofer: Electro-Voice EVX 180B (349397)

Afwerking: Zwart – 2-componentenlak; gepoedercoat stalen rooster

Max. dynamisch uitgangsvermogen (IHF-A): 800 W

Max. Continu uitgangsvermogen : 540 W (THD=1%, 100 Hz)

Ontwerp eindversterker : Hoogrendement Klasse H

THD+N, nominaal : <0,05 %

Ingangsimpedantie (gebalanceerd) : 20 kΩ

Niveauregeling : -oneindig tot +6 dB

Intern scheidingsfilter : 24 dB/octaaf, Linkwitz-Riley, 124 Hz

Koeling : Convectiekoeling, passief

Voeding : 100 V, 120 V, 230 V, 240 V / 50 Hz - 60 Hz

Breedte : 505 mm

Hoogte : 805 mm

Diepte : 698 mm

Gewicht : 54 kg
