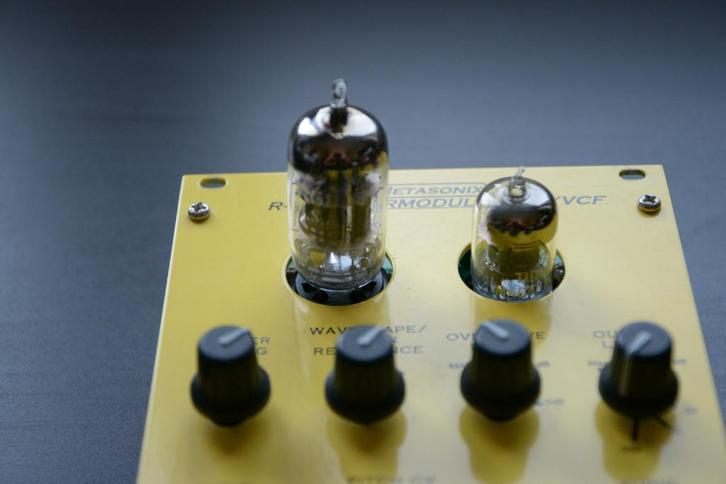

Eurorack Module: Filter/VCO
Extreem Experimentele module. Zeldzaam
modulargrid.net/e/metasonix-r-54

Het gebruikt een triode-pentode in een unieke Wienbridge-schakeling om een zuivere sinusoscillatie te produceren. Met behulp van een Vactrol is de toonhoogte van de R-54 traploos te regelen van minder dan 20 Hz tot meer dan 5 kHz, via een bediening op het frontpaneel of via een CV-ingang. Door de golfvorm-/resonantie-regeling aan te passen kan het gegenereerde sinus­signaal van de R-54 worden getrimd tot minder dan 10% THD (afhankelijk van de werkfrequentie) — zonder de problemen die inherent zijn aan solid-state oscillatoren en sinusvervormers. Omdat de Wienbridge geen trapgewijze sinusbewerker of amplitude­regelcircuit bevat. De buis zelf doet dat werk. Daardoor zijn de vervormings­producten volledig van lage orde, in tegenstelling tot de “sinusgolven” die solid-state VCO’s of samplers produceren.
Draai de overdrive-regeling omhoog en de oscillatoruitgang overstuurd de uitgangs­versterker-pentode, wat zorgt voor een uniek zacht-afgevlakt blokgolf­geluid. De eenvoud van de R-54 zal je misleiden — zijn gedrag is vreemd en radicaal, en het zal maanden of jaren duren om al zijn eigenaardigheden volledig te ontdekken.
En dan de speciale truc. Sluit een audiosignaal aan op de audio-ingang. Onmiddellijk verandert de R-54 van een VCO in een resonant spannings­gestuurd banddoorlaatfilter, met hetzelfde bereik als in VCO-modus — 20 Hz tot 5 kHz. Zijn gedrag en klank zijn uniek. Wederom zul je jarenlang bezig zijn met het verkennen van al zijn vreemdheden.
Draai het uitgangsniveau omhoog en de R-54 doet zeer vreemde dingen.
CV-respons: Hz/v. Gebruik een geschikte MIDI/CV-interface, of gebruik onze R-60-interface om elke keer perfecte gelijkzwevende stemming te verkrijgen. Maximale uitgangsspanning: 12 V piek-tot-piek. Voedingsvereiste: ±12 V DC, ongeveer 150 mA. (Alle specificaties zijn bij benadering en kunnen per exemplaar variëren.) Gebruikte buizen: 19KG8, 6AK5.
WAARSCHUWING: Deze MODULE GEBRUIKT 400 mA BIJ HET OPSTARTEN!
