Studer XTH5000-24 omvormer +RCC + 3xVT80

2x XTH5000-24V omvormer STUDER
3x laadregelaar VT80
2x RCC 2xBSP 2xXCOMlan

De installatie is gebruikt maar in qausi perfecte staat, wegens overschakeling naar nieuwe NXT3. Ideaal voor wie off grid wil gaan. 24V DC kan gebruikt worden met loodzuur batterijen
5kW per fase.

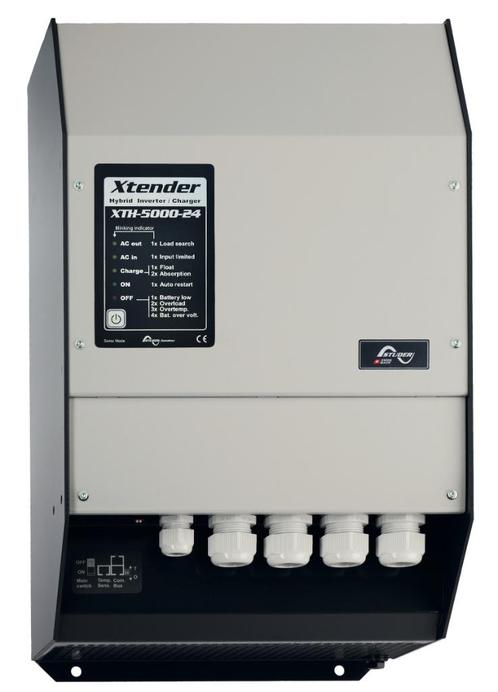

Studer Xtender XTH 5000-24Studer Xtender XTH 5000-24 is de omvormer voor de grote vermogens. De Studer Xtender XTH serie onderscheid zich vooral in de grotere laadstroom en de mogelijkheid gebruik te maken van het montage X-connect systeem bij een 3 fase systeem. Uiteraard is de Studer Xtender XTH 5000-24 zowel in L+N (enkel fase systeem) als 3L+N (3 fase systeem) te gebruiken.
Verder heeft de Studer Xtender XTH 5000-24 een uitgebreide hoeveelheid functies en mogelijkheden als terug te vinden is in de hele Xtender serie.

Technische eigenschappen Studer Xtender XTH 5000-24:
Omvormer:

• Nominale accu spanning: 24 Vdc
• Ingangs spanning: 19…34 Vdc
• Continu vermogen @ 25°C: 4500 VA
• Vermogen voor 30 min. @ 25°C: 5000 VA
• Vermogen voor 5 sec. @ 25°C: 12 KVA
• Maximale belasting: Tot kortsluiting
• Maximale asymmetrische belasting: Tot Pcontinu
• Stand-by detectie: 2…25 W (Aan te passen met RCC-02 / RCC-03)
• Cos ϕ: 0.1…1
• Maximale efficiëntie: 94 %
• Verbruik OFF/Stand-by/ON: 1.4…18 W
• Uitgangs spanning: 230 Vac +/- 2% (Aan te passen met RCC-02 / RCC-03)
• Uitgangs frequentie: 45…60 Hz +/- 0.05% crystal controlled (Aan te passen met RCC-02 / RCC-03)
• Harmonische vervorming: <2 %
• Overbelasting- en kortsluitingbeveiliging: Automatische afschakeling met 3 herstart pogingen
• Oververhittingsbeveiliging: Waarschuwing voor uitschakeling, met automatische herstart

Accu lader:

• Laad eigenschappen: 6 traps: Bulk / Absorption / Floating / Equalization / reduced floating / periodic absorption. (Aantal stappen, laadstroomwaarden, minimale laadstroom en laadtijd zijn volledig aan te passen met de RCC-02 / RCC-03)
• Maximale laadstroom: 140 A (Aan te passen met RCC-02 / RCC-03)
• Temperatuur compensatie: Met optie BTS-01, BSP-500 of BSP-1200 (Aan te passen met RCC-02 / RCC-03)
• Power Factor Correction (PFC): EN 61000-3-2

Algemene gegevens:

• Ingangs spanning: 150…265 Vac (Aan te passen met RCC-02 / RCC-03)
• Ingangs frequentie: 45…65 Hz
• Maximale ingangsstroom (transfer relais): 50 Aac
• Maximale uitgangsstroom: 56 Aac
• Omschakel tijd: <15 ms
• Multifunctionele relais contacten :2 onafhankelijke relais contacten CO (16Aac/5Adc)
• Gewicht: 40 Kg
• Afmetingen: 230 x 300 x 500 mm
• Bescherming graad: IP20
• Conformity: EMC-richtlijn 2004/108/EC:
• EN 61000-6-1
• EN 61000-6-3
• EN 55014
• EN 55022
• EN 61000-3-2
• EN 62040-2

• laagspanningsrichtlijn 2006/95/EC:
• EN 62040-1-1
• EN 50091-2
• EN 60950-1

• Bedrijfstemperatuur: -20…55 °C
• Relatieve vochtigheid in bedrijf:95 % zonder condensatie
• Ventilatie:geforceerde ventilatie vanaf 55°C
• Geluids niveau: <40dB (zonder ventilatie) / <45dB (met ventilatie)
