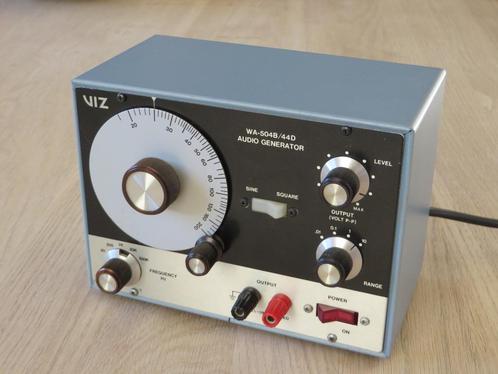

VIZ WA-504B Vintage Sine/Square Wave Audio Generator
€ 85,00
Ophalen of Verzenden
Thuisbezorgd via Bpost voor € 7,50
1753sinds 17 mar. '25, 08:57
Kenmerken
ConditieGebruikt
Beschrijving
VIZ WA-504B Vintage Sine/Square Wave Audio Generator
Zeldzame vintage audio generator, solid state.
Wien brug oscillator, spanningsstabilisatie door gloeilampje
Sinus en blokgolf van 20Hz tot 200KHz in 5 bereiken.
Signaal tot 10Vpp met verzwakking in 4 stappen en binnen elk bereik fijnregeling.
Kan gebruikt worden om audio versterkers en luidsprekers te testen en voor impedantiemeting van LC schakelingen.
Elektronische versie van de handleiding beschikbaar.
Is omgebouwd naar 240V en volledig in orde gezet.
Voor meer info zoek in YouTube naar “D-LAB audio generator” en bekijk het filmpje met als titel “How to select Audio Generator Tube amp or Radio repair D-Lab electronics”.
Specifications (110V 60Hz version)
Zeldzame vintage audio generator, solid state.
Wien brug oscillator, spanningsstabilisatie door gloeilampje
Sinus en blokgolf van 20Hz tot 200KHz in 5 bereiken.
Signaal tot 10Vpp met verzwakking in 4 stappen en binnen elk bereik fijnregeling.
Kan gebruikt worden om audio versterkers en luidsprekers te testen en voor impedantiemeting van LC schakelingen.
Elektronische versie van de handleiding beschikbaar.
Is omgebouwd naar 240V en volledig in orde gezet.
Voor meer info zoek in YouTube naar “D-LAB audio generator” en bekijk het filmpje met als titel “How to select Audio Generator Tube amp or Radio repair D-Lab electronics”.
Specifications (110V 60Hz version)
- Frequency range: 20Hz to 200kHz in five ranges
- Amplitude variation of output voltage (30Hz to 200KHz) : +/- 1,5db
- Frequency stability : +/- 0.5%
- Sine wave total harmonic distortion (30Hz to 15KHz) : typical 0.25%
- Output voltage ranges: 0.01, 0.1, 1, and 10V PP
- Output impedance: 600 ohms
- Square wave (typical) rise and fall time: less than 1µS.
- Square wave tilt: max 5%
- Power consumption : 8 Watt
Zoekertjesnummer: m2246692417
