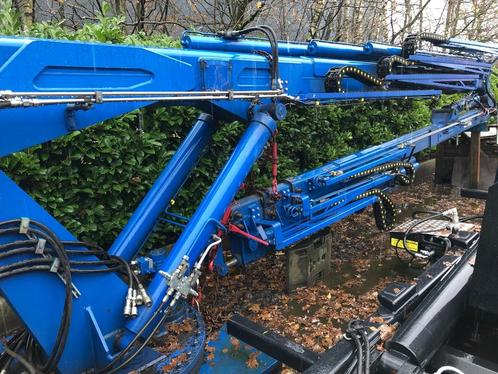

Bunkerkraan

ONDERWERP : BUNKERKRAAN
MERK : VAN BOUWEL
TYPE : VB 30 3S3 30.5M

Algemene eigenschappen:
Hydraulische laadkraan ontworpen volgens hedendaagse strenge normering.
Fabricatie en certificatie volgens ISO 9001 en EQnet.
Kraan conform normalisatie EN 12999 en de Europese machinerichtlijn 2006/42 EG

Zwenksysteem
Lichtlopend zwenksysteem met hoogwaardige lagering en nauwkeurig regelbare zwenksnelheid , op een volledige draaikrans gemonteerd, deze word aangedreven door een zwenkmotor.

Kraankolom
De kraankolom is een stevig gelaste constructie met spanningsgeoptimaliseerde aanhechtingspunten.
Kraankolom met interne doorvoer van alle hydraulische slangen op een torsievrije manier gemonteerd.
Geen hydraulische leidingen aan de buitenzijde ter voorkoming van mogelijke beschadiging.

Hefarm
Hefarm, in een stevig gelaste constructie.
Zeer grote spanningssterke verstevigen op alle plaatsen die onderhevig zijn aan hoge belasting zoals de aanhechtingspunten van cilinders en knikarm.

Knikarm en uitschuifelementen
Hexagonaal voorgevormde knikarm en uitschuifelementen, uitgevoerd met 1 onderliggende lasnaad.
Over-gedimensioneerde, slijtvaste, regelbare en vervangbare geleidingsblokken.

Hef-, knik- en uitschuif cilinders
Eén onafhankelijke cilinder per uitschuifdeel.
Genormaliseerde volgorde besturing, voorkomt overbelasting van de uitschuifdelen.

Certificaten
Ce attest voor de kraan.

Capaciteiten kraan
Horizontale reikwijdte = 30.5m
Hefvermogen op 30.5m. = +-280 kg
Maximum horizontale reikwijdte voor knikarm= +-17.5 m
Maximaal verticaal negatief t.o.v. horizontale 1 ste arm = 12.5 m
Zwenkbaarheid 360° d.m.v. hydraulische zwenkmotor.
Zwenkmoment: 4500 danm
Gewicht kraan : +-4500kg
Gewicht hoofdarm: +- 2100kg
Gewicht knikarm: +-1300 kg
Gewicht kraanbasis=+-1100kg (gewicht incl hefcilinders)

Kraan wordt geleverd zonder commandoblok of aandrijving. Het betreft hier dus een kraan op voet met enkel P+T leiding.
