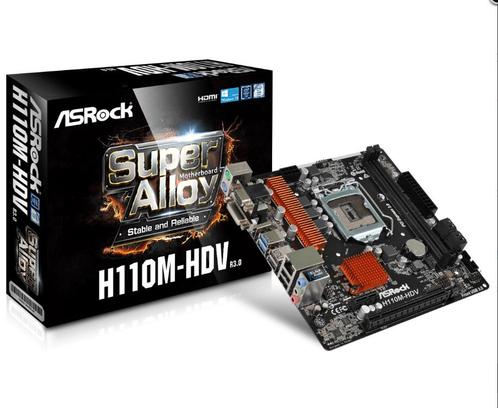

ASRock H110M-HDV R3.0 M-ATX LGA1151 DDR4 6/7th Gen Intel

Product: ASRock H110M-HDV R3.0
CPU Ondersteuning: alleen 6th en 7th Gen Processoren
Categorie: Moederborden
Merk: ASRock
EAN: 4717677332582
SKU: 90-MXB4W0-AOUAYZ, H110M-HDV 3.0
Garantie: 6 Maanden
Staat: Nieuw Retail
Pakketinhoud:
– Moederbord
– IO-Shield (blikken achterplaatje)
– handleiding
– driver-cd
– kabels

Unieke Eigenschap
ASRock Super Alloy
– Hoogwaardige glasvezel PCB
ASRock Full Spike Protection
ASRock Live Update & APP Shop

CPU
– Ondersteunt 7e en 6e generatie Intel® Core™ i7 / i5 / i3 / Pentium® / Celeron® processors (Socket 1151)
– 4-fase voeding ontwerp
– Ondersteunt CPU tot 95W
– Ondersteunt Intel® Turbo Boost 2.0 technologie

Chipset
– Intel® H110

Geheugen
– Dual Channel DDR4 geheugen technologie
– 2 x DDR4 DIMM slots
– Ondersteunt DDR4 2400/2133 non-ECC, unbuffered geheugen
– Ondersteunt ECC UDIMM geheugenmodules (werken in non-ECC modus)
– Max. capaciteit systeemgeheugen: 32GB
– Ondersteunt Intel® Extreme Memory Profile (XMP) 2.0
7e generatie Intel® CPU ondersteunt DDR4 tot 2400; 6e generatie Intel® CPU ondersteunt DDR4 tot 2133.
Door beperkingen van het besturingssysteem kan de daadwerkelijke geheugen grootte minder zijn dan 4GB door reservering voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is deze beperking er niet.

BIOS
– 64Mb AMI UEFI Legal BIOS met meertalige GUI ondersteuning
– ACPI 5.0 compatibele wake-up events
– SMBIOS 2.7 ondersteuning
– DRAM, PCH 1.0V voltage multi-aanpassing

Grafisch
– Ondersteunt Intel® HD Graphics ingebouwde visuals: Intel® Quick Sync Video met AVC, MVC (S3D) en MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD technologie, Intel® Insider™, Intel® HD Graphics 510/530/630
– Pixel Shader 5.0, DirectX 12
– Max. gedeeld geheugen 1024MB
– Drie grafische output opties: D-Sub, DVI-D en HDMI
– Ondersteunt HDMI met maximale resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt DVI-D met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met maximale resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) via HDMI-poort (compatibele HDMI-monitor vereist)
– Ondersteunt versnelde media-codecs: HEVC, VP8, VP9
– Ondersteunt HDCP met DVI-D en HDMI poorten
– Ondersteunt Full HD 1080p Blu-ray (BD) weergave met DVI-D en HDMI poorten
Intel® HD Graphics ingebouwde visuals en VGA-uitgangen worden alleen ondersteund met processoren die een geïntegreerde GPU hebben.
De grootte van het maximale gedeelde geheugen kan variëren per besturingssysteem.
Ondersteunt maximaal 2 beeldschermen tegelijk
Vanwege chipset beperkingen wordt Blu-ray weergave van Intel® HD Graphics alleen ondersteund onder Windows® 8 / 8 64-bit / 7 / 7 64-bit.
Intel® InTru™ 3D wordt alleen ondersteund onder Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio
– 7.1-kanaals HD audio (Realtek ALC887 Audio Codec)*
– Ondersteunt overspanningsbeveiliging (ASRock Full Spike Protection)
– ELNA audio condensatoren
voor configuratie van 7.1-kanaals HD audio is het vereist om een HD front panel audio module te gebruiken en de multi-channel audio functie te activeren via de audiostuurprogramma.

LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111C/RTL8111H
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD bescherming (ASRock Full Spike Protection)
– Ondersteunt LAN-kabel detectie
– Ondersteunt PXE

Slots
– 1 x PCI Express 3.0 x16 slot (PCIE2: x16 modus)*
– 1 x PCI Express 2.0 x1 slot
Ondersteunt NVMe SSD als opstartschijven

Opslag
– 4 x SATA3 6.0 Gb/s aansluitingen, ondersteunt NCQ, AHCI en Hot Plug

Aansluitingen
– 1 x TPM header
– 1 x chassis intrusion en speaker header
– 1 x CPU fan aansluiting (4-pin)
– 1 x chassis fan aansluiting (4-pin)
– 1 x 24-pins ATX stroomconnector
– 1 x 8-pins 12V stroomconnector
– 1 x front panel audio connector
– 1 x USB 2.0 header (ondersteunt 2 USB 2.0 poorten) (ondersteunt ESD bescherming (ASRock Full Spike Protection))
– 1 x USB 3.1 Gen1 header (ondersteunt 2 USB 3.1 Gen1 poorten) (ondersteunt ESD bescherming (ASRock Full Spike Protection))
De CPU fan aansluiting ondersteunt een CPU ventilator met maximaal 1A (12W) vermogen.

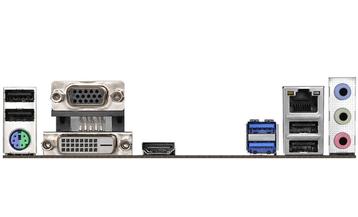

Achterpaneel I/O
– 1 x PS/2 muispoort
– 1 x PS/2 toetsenbordpoort
– 1 x D-Sub poort
– 1 x DVI-D poort
– 1 x HDMI poort
– 4 x USB 2.0 poorten (ondersteunt ESD bescherming (ASRock Full Spike Protection))
– 2 x USB 3.1 Gen1 poorten (ondersteunt ESD bescherming (ASRock Full Spike Protection))
– 1 x RJ-45 LAN poort met LED (ACT/LINK LED en SPEED LED)
– HD audio jacks: Line in / Front Speaker / Microfoon
ACPI wake-up functie wordt alleen ondersteund op USB01 poorten.

Software en UEFI
Software
– ASRock Disk Health Report
– ASRock USB Key
– ASRock APP Charger
– ASRock XFast LAN
– ASRock XFast RAM
– ASRock Fast Boot (Fast Boot, Restart to UEFI)

UEFI
– ASRock EZ Mode
– ASRock Mijn Favorieten in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Crashless BIOS
– ASRock OMG (Online Management Guard)
– ASRock UEFI Tech Service
– ASRock Easy Driver Installer
Deze hulpmiddelen kunnen worden gedownload van ASRock Live Update & APP Shop.

Accessoires
– I/O Shield

Hardware Monitor
– Temperatuurmeting CPU en behuizing
– CPU en behuizing fan tachometer
– CPU en behuizing stille fan (auto-aanpassing behuizing ventilatorsnelheid op basis van CPU temperatuur)
– CPU en behuizing fan multi-snelheidsregeling
– Detectie open behuizing
– Spanning monitoring: +12V, +5V, +3.3V, CPU Vcore

Form Factor
– Micro ATX form factor: 7.5 inch x 7.4 inch, 19.1 cm x 18.8 cm
– Ontwerp met solide condensatoren

Besturingssysteem
– Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit
Voor installatie van Windows® 7 OS is een aangepaste installatie-schijf met xHCI drivers in de ISO vereist. Raadpleeg de gebruikershandleiding voor meer informatie.

Voor de laatste Windows® 10 drivers, bezoek de website van ASRock.

Certificeringen
– FCC, CE
