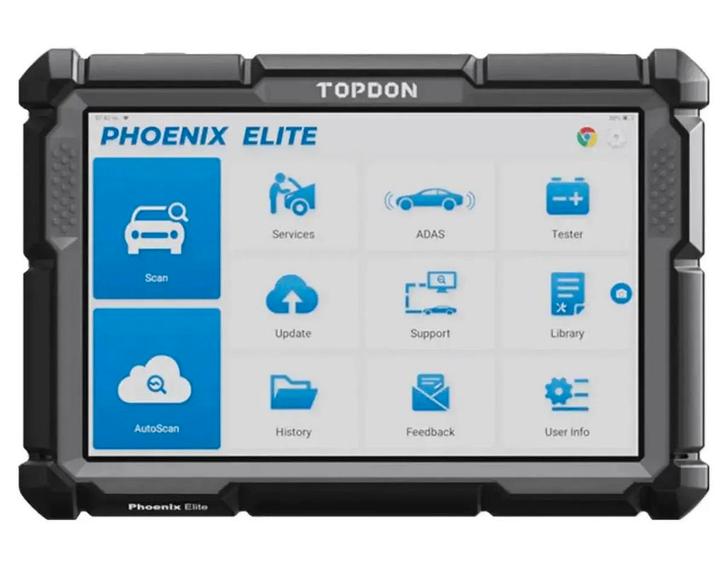

De Topdon Phoenix Elite is een professioneel uitleesapparaat, uitgevoerd als een 10.1-inch tablet met een draadloze VCI (Vehicle Communication Interface). Dit systeem biedt ondersteuning voor meer dan 200 voertuigmerken en is uitgerust met functies zoals topologiemapping, online coderen en volledige systeemdiagnose. Het apparaat functioneert op basis van Android 10, een 2.0 GHz 4-core processor en 64 GB opslaggeheugen. Bij de aanschaf is een licentie voor 2 jaar software-updates inbegrepen.

Dit diagnoseapparaat ondersteunt het CAN FD-protocol voor communicatie met moderne voertuigen. De functionaliteit kan worden uitgebreid met modules voor ADAS-kalibratie, accutesten, oscilloscopie, sleutelprogrammering en thermische beeldvorming. Daarnaast biedt de Phoenix Elite toegang tot beveiligde gateways, zoals de FCA Secure Gateway en de Renault Secure Gateway. Voor VAG-voertuigen zijn er begeleide functies beschikbaar die de gebruiker stapsgewijs door procedures leiden.

Diagnosefuncties:

De Topdon Phoenix Elite biedt uitgebreide diagnosemogelijkheden voor alle aanwezige voertuigsystemen. De functies omvatten het uitlezen van foutcodes, het weergeven van live data en het aansturen van actuatoren.

• Foutcodes lezen en wissen: Leest en wist foutcodes (DTC's) van alle beschikbare regeleenheden, zoals de motor, transmissie, ABS en airbags.
• Live data functies: Toont real-time gegevensstromen van sensoren en componenten. De data kan in verschillende formaten worden weergegeven, waaronder tekst, grafieken en analoge meters.
• Actuator-aansturing (bi-directionele controle): Test de werking van componenten door deze direct vanuit het diagnoseapparaat aan te sturen, bijvoorbeeld het in- en uitschakelen van ventilatoren, injectoren of kleppen.
• Topologiemapping: Visualiseert de communicatiestructuur tussen de verschillende regeleenheden in het voertuig. Dit geeft een overzicht van de systeemstatus en de onderlinge relaties, waarbij modules met foutcodes worden gemarkeerd.
• OBFCM (On-Board Fuel Consumption Monitoring): Maakt het mogelijk om het brandstofverbruik van het voertuig uit te lezen en de gegevens door te sturen naar het RDW ten behoeve van de APK-keuring.

Service- en onderhoudsfuncties:

Dit diagnoseapparaat ondersteunt meer dan 35 service- en onderhoudsfuncties. De beschikbare functies kunnen verschillen per voertuigmerk, model en bouwjaar.

Motor en aandrijflijn:

• Olie service reset: Reset het onderhoudsinterval en de servicelamp na een olieverversing.
• Elektronische gasklep inleren: Initialiseert de gasklepactuatoren naar de standaardwaarden na vervanging of reiniging.
• Injectorcodering: Programmeert nieuwe injectorcodes in de ECU voor een nauwkeurige brandstofinspuiting en cilinderbalans.
• Accu registreren: Registreert een nieuwe accu in het voertuigmanagementsysteem om laadcycli correct te beheren.
• Versnellingsbak inleren: Voert een adaptief leerproces uit voor de automatische transmissie om de schakelkwaliteit te verbeteren.
• Krukassensor adaptief leren: Leert de toleranties van de krukaspositiesensor aan om misfires correct te detecteren.
• Koppeling aanpassen: Kalibreert de koppelingsactuator in voertuigen met een semi-automatische of automatische transmissie met dubbele koppeling.
• Motorvermogensbalans monitoren: Controleert en vergelijkt de bijdrage van elke cilinder aan het totale motorvermogen om onregelmatigheden te identificeren.
• Lucht/brandstofverhouding resetten: Corrigeert de lucht-brandstofverhouding voor optimale motorprestaties en brandstofefficiëntie.
• Start/stopsysteem resetten: Configureert de automatische start/stop-functie na vervanging van componenten.
• Koelvloeistof ontluchten: Activeert de elektronische waterpomp om lucht uit het koelsysteem te verwijderen.
• Turbocompressor initialiseren: Kalibreert de actuator van de turbo na vervanging.

Uitlaatsystemen:

• Regeneratie dieselpartikelfilter (DPF): Start het regeneratieproces om roet uit het DPF te verwijderen en verstopping te voorkomen.
• AdBlue-systeem resetten: Reset het AdBlue-systeem na het bijvullen van de vloeistof of na reparaties.
• Uitlaatgasrecirculatie aanpassing (EGR): Reset of kalibreert de EGR-klep na vervanging of reiniging.
• NOx-sensor resetten: Reset de opgeslagen waarden van de NOx-katalysator na vervanging of reparatie.

Remmen en onderstel:

• Remblokken resetten: Deactiveert en reactiveert het elektronische parkeerremsysteem (EPB) voor het veilig vervangen van remblokken of remschijven.
• ABS-systeem ontluchten: Ontlucht het ABS-remsysteem om luchtbellen te verwijderen en de remprestaties te herstellen.
• Stuurhoeksensor initialiseren (SAS): Kalibreert de stuurhoeksensor na uitlijning of vervanging van stuurinrichtingcomponenten.
• Bandenspanningscontrolesysteem resetten (TPMS): Herprogrammeert sensoren en reset het TPMS na het wisselen van banden.
• Luchtvering kalibreren: Kalibreert de hoogtesensoren van de luchtvering na reparatie of vervanging.
• Bandenspecificaties aanpassen: Past de bandenmaat aan in de boordcomputer voor correcte snelheids- en kilometermeting.

Carrosserie en elektronica:

• Zonnedak initialiseren: Reset de positie en de eindstops van het elektrische zonnedak na vervanging of stroomonderbreking.
• Elektrische ramen initialiseren: Kalibreert de eindposities van de elektrische ramen.
• Adaptieve koplampen initialiseren: Kalibreert het adaptieve koplampsysteem voor een correcte lichtbundelregeling.
• Regen- en lichtsensor initialiseren: Kalibreert de gecombineerde sensor voor automatische ruitenwissers en koplampen.
• Airconditioning initialiseren: Reset de instellingen en actuatoren van het aircosysteem naar de fabrieksstandaard.
• Gateway-module kalibreren: Kalibreert de centrale gateway-module na vervanging om communicatie tussen regeleenheden te waarborgen.
• Voetruimtemodule initialiseren (FRM): Reset of codeert de voetruimtemodule, die verlichting en ramen aanstuurt.
• Taal wijzigen: Verandert de taal van het instrumentenpaneel of infotainmentsysteem.
• Transportmodus deactiveren: Schakelt de transportmodus uit, die bepaalde functies beperkt tijdens het transport van het voertuig.

Veiligheidssystemen en assistentie:

• Airbagmodule resetten: Reset de crashdata in de airbagmodule na een ongeval (indien door de fabrikant ondersteund).
• Startonderbreker resetten: Herprogrammeert sleutels of reset het startonderbrekersysteem bij sleutelvervanging.
• Stoelbezettingssensor kalibreren: Kalibreert de sensor die detecteert of een stoel bezet is, voor de correcte werking van het airbagsysteem.
• Intelligent cruise control systeem kalibreren: Kalibreert de sensoren voor de adaptieve cruise control na vervanging of reparatie.

Overige functies:

• Hoogspanningsaccu testen: Voert diagnostiek uit op het hoogspanningsaccusysteem van hybride en elektrische voertuigen.
• Kilometerstand controleren: Leest de kilometerstand uit verschillende modules voor verificatiedoeleinden.
• Motorhoek kalibreren: Kalibreert sensoren die de positie van bewegende onderdelen meten.

Speciale functies en mogelijkheden:

De Topdon Phoenix Elite beschikt over geavanceerde functies voor codering, programmering en rapportage, evenals ondersteuning voor moderne voertuigprotocollen.

Coderingen en programmering:

• Begeleide functies: Biedt stapsgewijze instructies voor complexe procedures, specifiek voor voertuigen van de VAG-groep (Volkswagen, Audi, Seat, Skoda).
• Cloud-based programmering: Maakt het mogelijk om regeleenheden te programmeren met behulp van online data van de fabrikant.
• Online coderen: Stelt gebruikers in staat om de coderingsgegevens van een regeleenheid te herstellen naar de fabrieksinstellingen door verbinding te maken met de servers van de fabrikant.

Cloud- en rapportagefuncties:

• Pre-scan en post-scan rapportage: Genereert diagnostische rapporten voor en na de reparatie om de uitgevoerde werkzaamheden te documenteren en de resultaten te verifiëren.

Overige speciale mogelijkheden:

• AutoVIN: Identificeert het voertuig automatisch op basis van het chassisnummer (VIN) om het diagnoseproces te versnellen.
• FCA Secure Gateway toegang: Biedt geautoriseerde toegang tot de beveiligde voertuigsystemen van Fiat, Chrysler, Alfa Romeo, Dodge en Jeep. Een aparte licentie via AutoAuth is vereist.
• Ondersteuning CAN FD-protocol: Compatibel met het CAN FD-communicatieprotocol, dat wordt gebruikt in nieuwere voertuigmodellen voor snellere en efficiëntere gegevensoverdracht.
• Renault Secure Gateway toegang: Biedt de mogelijkheid om beveiligde systemen van Renault- en Dacia-voertuigen te ontgrendelen voor diagnose en onderhoud.

Optionele uitbreidingsmodules:

De functionaliteit van de Topdon Phoenix Elite kan worden uitgebreid met diverse optionele modules. Deze uitbreidingen zijn specifiek ontworpen voor compatibiliteit met dit diagnoseapparaat en worden afzonderlijk geleverd.

Hardwaremodules en accessoires:

• ADAS kalibratietool: Maakt kalibratie van de rijhulpsystemen (Advanced Driver-Assistance Systems) van een voertuig mogelijk.
• Battery Tester (BT Mobile ProS): Accessoire voor het testen van de conditie van de accu, het start- en het laadsysteem.
• Oscilloscoop: Module voor het meten en grafisch weergeven van elektronische signalen binnen voertuigsystemen.
• T-Ninja Box: Programmeermodule voor het werken met autosleutels en startonderbrekersystemen.
• Thermal Imager (TC001): Warmtebeeldcamera voor het diagnosticeren van problemen door het visualiseren van temperatuurvariaties.

Softwaremodules en licenties:

• FCA SGW-licentie: Softwarelicentie die, in combinatie met een AutoAuth-abonnement, toegang verleent tot de Secure Gateway van FCA-voertuigen.
• Renault SGW-licentie: Softwarelicentie die toegang verleent tot de Secure Gateway van Renault- en Dacia-voertuigen.

Ondersteunde voertuigmerken:

Dit diagnoseapparaat biedt ondersteuning voor een breed scala aan voertuigmerken, die zijn ingedeeld per geografische regio. De dekking omvat Europese, Aziatische, Amerikaanse en Chinese automerken.

• Europees: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volkswagen CV, Volvo, ZAZ
• Aziatisch: Acura, Daihatsu, Force, Fuso, Hino, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, Tesla
• Chinees: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Dongfeng, ECUAID, Exeed, FAW, Foton, Geely, Gonow, GWM, Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Luxgen, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

Verpakkingsinhoud:

• 1x Topdon Phoenix Elite Uitleesapparaat
• 1x Phoenix MDCI (VCI Dongle)
• 1x Accuklemmenkabel
• 1x OBD-I Adapter Box Transfer Line
• 1x OBD-II Verlengkabel
• 1x Sigarettenaanstekerkabel
• 1x Type-C naar USB-kabel
• 1x Set met niet-16-pins verloopadapters
• 1x Voedingsadapter
• 1x Gebruikershandleiding
• 1x Wachtwoord-envelop
• 1x Opbergkoffer

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het verstrijken van de licentieperiode behoudt het apparaat zijn functionaliteit op basis van de laatst geïnstalleerde softwareversie. Toegang tot nieuwe software-updates en online functies, zoals online coderen, vereist de aanschaf van een nieuwe update-licentie.

Technische specificaties:SpecificatieOmschrijvingProductmerkTopdonProductmodelPhoenix EliteBesturingssysteemAndroid 10Schermgrootte10.1 inchSchermresolutie1280 x 800Processor4-Core Processor, 2.0 GHzRAM-geheugen4 GBOpslaggeheugen64 GBConnectiviteitWi-Fi, Bluetooth, USB Type-CAccu12600 mAh / 3.8VWerkspanning9-18VWerktemperatuur0°C tot 50°COpslagtemperatuur-20°C tot 60°C
