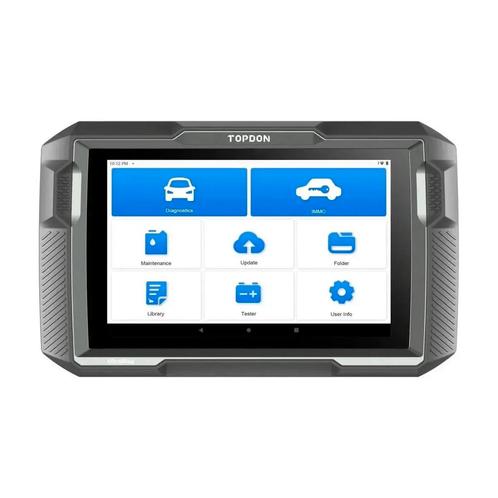

Topdon UltraDiag Auto Uitleesapparaat

De Topdon UltraDiag is een geavanceerd, draadloloze 2-in-1 diagnoseapparaat en sleutelprogrammeur, ontworpen als een krachtige en veelzijdige oplossing voor de moderne werkplaats, de veeleisende technicus en slotenmakers. Dit systeem is gebouwd rond een robuuste 8-inch touchscreen tablet die draait op een snel en stabiel Android 11 besturingssysteem. De UltraDiag combineert een diepgaande diagnose van alle systemen, bidirectionele controle en een uitgebreid pakket aan servicefuncties met professionele sleutelprogrammeermogelijkheden. Dit maakt het een uiterst capabele en multifunctionele tool voor een zeer brede voertuigdekking.

Technisch gezien communiceert de tablet draadloos via Bluetooth met de VCI-dongel, die handig magnetisch aan de achterkant van de tablet kan worden opgeborgen. De licentie omvat standaard twee jaar gratis software-updates, een significant voordeel waarmee de gebruiker continu toegang heeft tot de nieuwste functionaliteiten en een groeiende voertuigdekking. Na deze periode blijft het apparaat volledig functioneren op de laatst geïnstalleerde softwareversie.

Diagnosefuncties:

De Topdon UltraDiag biedt uitgebreide diagnosemogelijkheden voor meer dan 60 voertuigmerken, met volledige systeemtoegang, realtime datamonitoring en componentaansturing. De tool is geschikt voor universeel werkplaatsgebruik en dagelijkse foutanalyse.

• Volledige systeemdiagnose: Biedt diepgaande toegang tot alle elektronische regeleenheden, zoals motor, transmissie, ABS, airbag (SRS), body control module (BCM), stuurbekrachtiging, comfortsystemen en meer. Inclusief foutcodelezen, wissen en modulestatus.
• Actieve tests (bidirectionele controle): Stuurt commando’s naar actuatoren, relais en componenten, zoals het aansturen van de brandstofpomp, het testen van de airco-koppeling of het bedienen van ramen en spiegels, zonder fysieke demontage.
• AutoVIN & AutoScan: Herkent automatisch het voertuig via het chassisnummer (VIN) en voert direct een volledige scan uit van alle aanwezige systemen. Hiermee start je sneller en zonder handmatige invoer.
• Live datastream: Toont real-time sensor- en systeemdata, met ondersteuning voor weergave van maximaal vier datastromen tegelijk in grafiekvorm. Dit helpt bij het analyseren van systeemgedrag tijdens proefritten of actieve tests.

Sleutelprogrammeerfuncties:

De UltraDiag biedt uitgebreide sleutel- en startonderbrekerfuncties (IMMO) die van essentieel belang zijn voor sleutelservice, vervanging of beveiligingsbeheer. Deze functies zijn toepasbaar op een breed scala aan voertuigmerken en modellen.

• Pincode lezen: Leest de startonderbreker-pincode (security code) rechtstreeks uit via de OBD-connector. Ondersteund voor de meeste gangbare voertuigmerken, zonder dat aanvullende software of handmatige aanvraag nodig is.
• Sleutels inleren (Add Key): Programmeert een nieuwe sleutel of afstandsbediening in het voertuigsysteem zonder de bestaande sleutels te overschrijven.
• Alle sleutels verloren (All Keys Lost): Ondersteunt het programmeren van een volledig nieuwe sleutel wanneer er geen werkende sleutels meer beschikbaar zijn. Ideaal voor situaties waarbij alle sleutels verloren of gestolen zijn.
• Afstandsbediening inleren: Leert een nieuwe afstandsbediening aan voor de centrale vergrendeling, inclusief ondersteuning voor functies zoals openen/sluiten op afstand.
• Sleutels wissen: Verwijdert verloren of gestolen sleutels uit het geheugen van de auto om ongeautoriseerde toegang te voorkomen. Alleen geprogrammeerde en actieve sleutels blijven bruikbaar.

Onderhouds- en servicefuncties:

De UltraDiag ondersteunt 13 veelgebruikte onderhouds- en servicefuncties, waarmee je snel en efficiënt standaard taken uitvoert na onderhoud of vervanging van voertuigonderdelen. Deze functies maken het apparaat uitermate geschikt voor dagelijks werkplaatsgebruik.

• Olie service reset (Service): Reset het onderhoudsinterval en de servicemelding na het vervangen van motorolie en oliefilter.
• Elektronische parkeerrem (EPB): Vrijgeven en initialiseren van de elektronische handrem voor veilig remonderhoud.
• Stuurhoeksensor (SAS): Kalibratie van de stuurhoeksensor na uitlijning of vervanging van stuurcomponenten.
• Dieselpartikelfilter (DPF): Start geforceerde regeneratie en wist foutcodes na onderhoud aan het roetfilter.
• ABS-pomp ontluchten (ABS): Verwijdert lucht uit het ABS-systeem na vervanging van remcomponenten of remvloeistof.
• Batterijbeheersysteem (BMS): Registreert een nieuwe accu en reset accugegevens in het laadsysteem.
• Airbag reset (SRS): Wist foutcodes in het airbagsysteem en reset de SRS-status na reparatie.
• TPMS reset: Inleren van bandenspanningssensoren of resetten van het waarschuwingssysteem (indien ondersteund).
• Gasklephuis inleren (ETC): Kalibratie van de gasklepstand na reiniging of vervanging van het gasklephuis.
• Injectorcodering: Programmeert nieuwe injector-ID’s in de ECU voor correcte brandstofinspuiting.
• Transmissie adaptatie: Reset leerwaarden van automatische transmissies voor beter schakelgedrag.
• Krukassensor inleren: Herkalibratie van de krukassensor na vervanging of motoraanpassing.
• Start/stop-systeem aanpassen: (De)activeert automatische start/stop-functionaliteit, indien ondersteund door het voertuig.

Cloud- en rapportagefuncties:

De ArtiDiag Pro ondersteunt uitgebreide rapportage- en gegevensfuncties, waarmee technici sneller diagnoses kunnen vastleggen, delen en gericht oplossen.

• Diagnostische rapporten: Genereert duidelijke en overzichtelijke pre-scan en post-scan rapporten, inclusief foutcodes, systeemstatus en module-informatie. Rapporten zijn geschikt voor werkplaatsarchivering of klantcommunicatie.
• Eenvoudig delen en printen: Rapporten kunnen direct vanaf de tablet worden gedeeld via e-mail of draadloos worden geprint via Wi-Fi, zonder tussenkomst van een pc.
• Reparatie databibliotheek: Bevat een ingebouwde technische kennisbank met uitleg over OBD2-foutcodes, service bulletins, en een DLC-locatiegids (diagnostische stekkerlocatie) voor snelle toegang tot voertuiginformatie tijdens het werk.

Extra functies en speciale mogelijkheden:

De ArtiDiag Pro is uitgerust met slimme functies die het gebruiksgemak verhogen en het systeem geschikt maken voor professioneel gebruik in uiteenlopende werkomgevingen.

• FCA AutoAuth-toegang: Biedt geautoriseerde toegang tot de Secure Gateway (SGW) van moderne voertuigen van Fiat, Chrysler, Alfa Romeo en Jeep. Hierdoor kunnen volledige diagnose- en servicefuncties worden uitgevoerd zonder fysieke bypass. Vereist een actief AutoAuth-account.
• Magnetische VCI: De Bluetooth VCI-dongel is voorzien van een magneetbevestiging en kan eenvoudig worden vastgeklikt aan de achterkant van de tablet. Dit voorkomt verlies en houdt de werkplek overzichtelijk.
• HDMI-uitgang: Dankzij de ingebouwde HDMI-poort kan het scherm van de tablet worden gespiegeld naar een extern beeldscherm. Ideaal voor gebruik tijdens trainingen, demonstraties of het delen van live diagnoseresultaten met collega's of klanten.

Optionele uitbreidingen en modules:

De ArtiDiag Pro kan worden uitgebreid met extra hardware om aanvullende voertuiganalyses uit te voeren, waaronder geavanceerde accudiagnose.

• Accu-analyse (BTMobile ProS): Ondersteunt koppeling met de Topdon BTMobile ProS, een professionele accutester voor het meten van spanningsniveaus, interne weerstand, startcapaciteit (CCA) en het uitvoeren van een volledige beoordeling van het start- en laadsysteem. De communicatie verloopt draadloos via Bluetooth.

Ondersteunde automerken:

• Europese merken: Abarth, Alfa Romeo, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DS, Fiat, FordEU, Jaguar, Lamborghini, Lancia, Land Rover, MAN LD, Maybach, Mercedes-Benz, MINI, Opel, Peugeot, Porsche, Renault, Rolls-Royce, RSM, Saab, Seat, Skoda, Smart, Sprinter, Vauxhall, Volkswagen, Volkswagen CV, Volvo
• Aziatische merken: Acura, Daewoo, GTR, Holden, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi, Nissan, Scion, SsangYong, Subaru, Suzuki, Toyota
• Amerikaanse merken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Jeep, Lincoln
• Chinese merken: BYD, Denza, Hafei

Verpakkingsinhoud:

• Topdon UltraDiag Uitleesapparaat
• Topdon UltraDiag VCI Interface
• Topdon 16 Pins OBD2 Verlengkabel
• USB-A - USB-C Verloopkabel
• Voedingsadapter
• Handleiding
• Opbergkoffer

Licentie-informatie:

• Inclusief 2 jaar updates: Bij aanschaf is een update-licentie voor 24 maanden inbegrepen.

Na het eerste jaar kan de licentie worden verlengd tegen een jaarlijkse vergoeding. Het apparaat blijft volledig functioneel voor reeds ondersteunde modellen, zelfs zonder verlenging van de licentie. Nieuwe software-updates kunnen echter niet meer worden geïnstalleerd, en sommige online functies kunnen beperkt of niet langer ondersteund zijn.

Technische specificatiesComponentSpecificatieProcessor1.8 GHz Quad-CoreBesturingssysteemAndroid 11Werkgeheugen (RAM)2 GBInterne opslag (ROM)32 GBAccu10.000 mAh lithium-polymeerCamera (achter)5 megapixelSchermtype8-inch HD touchscreenSchermresolutie1280 × 800 pixelsDraadloze connectiviteitWi-Fi, Bluetooth 5.0Fysieke aansluitingenUSB Type-A, USB Type-C, RJ45, HDMI, DC-oplaadpoortDiagnostische interfaceVCI-dongel (Bluetooth, draadloze voertuigverbinding)
