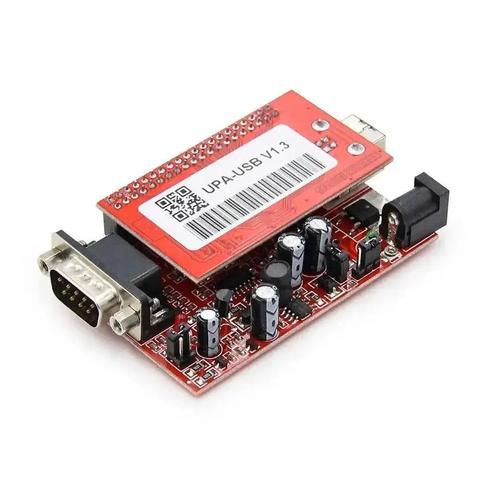

UPA-USB V1.3 Programmeur Met 19 Adapters

De UPA-USB V1.3 is een professionele en veelzijdige programmeer-tool, ontwikkeld voor elektronicareparateurs, automotive technici en gevorderde hobbyisten. Deze tool is gespecialiseerd in het lezen, schrijven en bewerken van data op microcontrollers en EEPROM-geheugenchips. Het is een essentieel instrument voor toepassingen waarbij directe toegang tot geheugenchips op printplaten (PCB’s) vereist is, zoals bij dataherstel, modulekloning of elektronische reparaties.

De set bestaat uit de betrouwbare UPA-USB V1.3 hoofdunit en een uitgebreide set van 19 adapters, die compatibiliteit biedt met uiteenlopende chiptypes en behuizingen (SOIC, TSSOP, QFP). Veel chips kunnen direct worden benaderd zonder desolderen, wat zorgt voor veilige en efficiënte in-circuit programmering, ideaal bij het werken aan dashboards, ECU’s, airbagmodules of autoradio’s.

Toepassing en functionaliteit:

• EEPROM lezen/schrijven: Ondersteuning voor seriële EEPROM-chips (I2C, SPI, Microwire) voor datamanipulatie.
• Microcontroller programmering: Geschikt voor onder andere Motorola/Freescale HC05, HC08, HC11, HC12, MC9S08, MC9S12.
• Kilometerstandcorrectie: Aanpassen van de kilometerstand in dashboards of BCM’s.
• Immobilizer-reparatie: PIN-codes uitlezen, resetten of virginizen van startblokkeringdata.
• Airbagmodule reset: Crashdata wissen na een ongeval.
• Autoradio decodering: Uitlezen van beveiligingscodes uit geheugen.
• ECU klonen: Data overzetten van defecte naar werkende motorregelunits.
• Data recovery: Herstellen van data op beschadigde printplaten.
• In-circuit programmering: Programmeer chips direct op de printplaat (mits ondersteund).

Compatibel met onderstaande apparaten en software:

Ondersteunde microcontrollers (selectie):

• Motorola/Freescale (NXP): HC05, HC08, HC11, HC12, MC9S08, MC9S12
• STMicroelectronics: ST62*, ST7*, ST10*
• Texas Instruments: TMS370, TMS374, TMS375
• Microchip/Atmel: ATmega, Temic, PIC12, PIC16

Ondersteunde EEPROMs: 24Cxx (I2C), 93Cxx (Microwire), 25Cxx (SPI) van diverse fabrikanten

Softwarecompatibiliteit:

• Werkt met UPA-USB Device Programmer Software (UUProg)
• Compatibel met Windows XP, 7, 8, 10 (32- en 64-bit)
• Let op: Software en drivers zijn niet inbegrepen – installatie is de verantwoordelijkheid van de gebruiker

Verpakkingsinhoud:

• 1x UPA-USB V1.3 programmeur hoofdunit
• 1x USB-kabel
• 1x Set van 19 programmeeradapters (voor o.a. SOIC, PLCC, QFP)
• 1x 10-pin flat-ribbon kabel voor in-circuit programmering

Technische specificaties:SpecificatieBeschrijvingModelUPA-USB Programmeur V1.3Aansluiting computerUSB 2.0VoedingVia USB-poort (5V)Ondersteunde protocollenI2C, SPI, Microwire, BDM, JTAG (afhankelijk van adapter)Adapters inbegrepen19 stuks voor diverse chiptypes en formatenSoftwareUPA-USB Device Programmer (UUProg), niet meegeleverdBesturingssysteemWindows XP, 7, 8, 10 (32- en 64-bit)BeveiligingOverstroombeveiliging op alle programmeeruitgangenMateriaalHoogwaardige PCB en industriële componenten
