De universele 9-pins J1939 naar 16-pins OBD2 verloopkabel is een industriestandaard adapter die essentieel is voor het diagnosticeren van zware bedrijfsvoertuigen, zoals vrachtwagens, bussen, landbouw- en bouwmachines. Deze voertuigen maken gebruik van de SAE J1939-communicatiestandaard, toegankelijk via een robuuste, ronde 9-pins “Deutsch” connector. Deze poort, meestal zwart (Type 1) of groen (Type 2), wijkt af van de standaard 16-pins poort uit de automotive sector.

Deze verloopkabel fungeert als een fysieke brug tussen de J1939-poort en de OBD2-interface van een universele of merk-specifieke truckscanner. Hierdoor kunnen monteurs en wagenparkbeheerders één scanner gebruiken om verschillende voertuigtypes uit te lezen. De kabel is geschikt voor gebruik in zware werkomgevingen zoals werkplaatsen, depots en bouwplaatsen.

Toepassing en functionaliteit:

De kabel maakt CAN-bus communicatie mogelijk tussen J1939-systemen en OBD2-diagnosetools. Eenmaal aangesloten kan de gebruiker o.a.:

• Foutcodes uitlezen en wissen van systemen zoals motor, transmissie, ABS en bodycontrol
• Live data uitlezen: toerental, turbodruk, temperatuur, brandstofverbruik
• Serviceprocedures uitvoeren: DPF-regeneratie, componentkalibratie

De verloopkabel is meestal compatibel met zowel Type 1 (zwart) als Type 2 (groen) connectors. Type 2 is achterwaarts compatibel met oudere systemen.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze adapter is universeel compatibel met nagenoeg alle zware voertuigen en machines die zijn uitgerust met een SAE J1939-poort. Dit omvat onder andere:

• Vrachtwagens: DAF, MAN, Scania, Volvo, Renault, Mercedes-Benz, Iveco, Cummins, Freightliner, Kenworth, Peterbilt
• Bussen & touringcars: Van Hool, VDL, Setra
• Landbouwvoertuigen: John Deere, New Holland, Case IH, Fendt
• Grondverzet en bouwmachines: Caterpillar (CAT), Komatsu, Volvo CE

Verpakkingsinhoud:

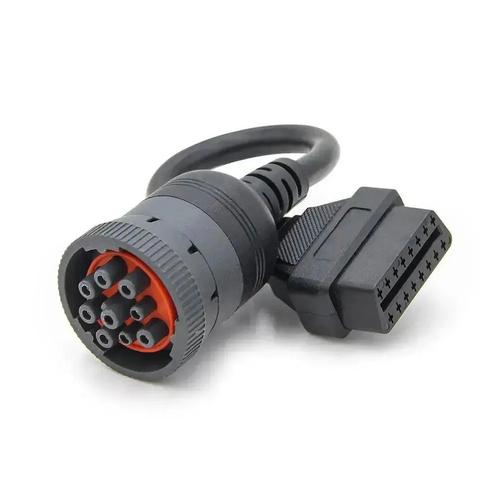

• 1x Universele 9-pins J1939 naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector A9-pins J1939 “Deutsch” male connector (Type 1 & Type 2 compatibel)Connector BStandaard 16-pins J1962 (OBD2-stijl) female connectorType kabelPassieve verloopkabelProtocolondersteuningSAE J1939 via CAN-busSpanningsondersteuningGeschikt voor zowel 12V als 24V boordnetwerkenPinoutVerbindt voeding, massa en CAN High/Low lijnen met de juiste OBD2-pinnen
