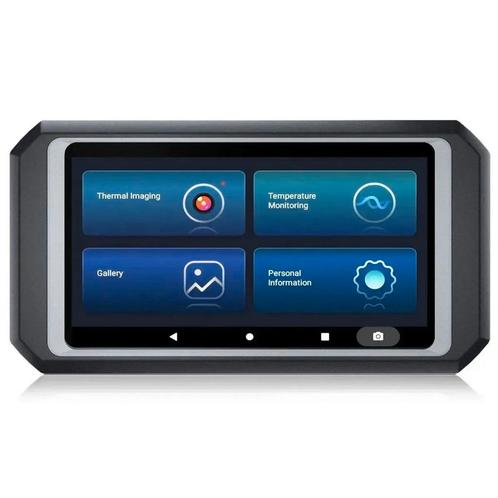

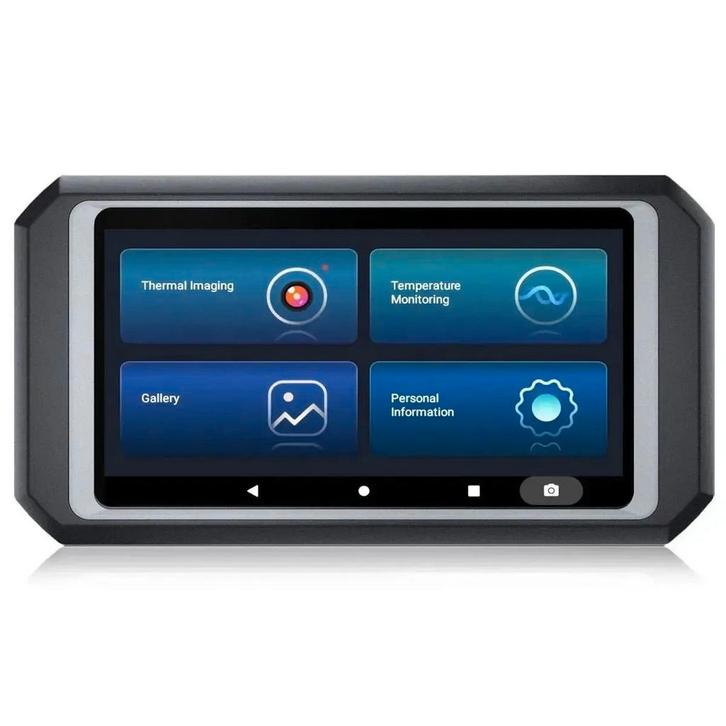

De Topdon TCView TC003 is een warmtebeeldcamera in de vorm van een tablet, ontworpen voor thermische inspecties. Dit apparaat combineert een thermische sensor met een resolutie van 256x192 pixels met een zichtbaar licht camera van 5 megapixels voor gedetailleerde beeldvorming. De camera heeft een gezichtsveld (FOV) van 56.0° x 42.2° en kan temperaturen meten binnen een bereik van -20 °C tot +550 °C, met een nauwkeurigheid van ±2 °C.

De TC003 draait op Android 11.0 en beschikt over een 5-inch touchscreen voor bediening en analyse. Beelden kunnen direct op het apparaat worden opgeslagen op het interne geheugen van 32 GB en naderhand geanalyseerd worden. De connectiviteitsopties omvatten Wi-Fi en Bluetooth. Via de USB OTG-functie kan de camera gekoppeld worden met externe apparaten zoals endoscopen en oscilloscopen voor uitgebreidere inspectiemogelijkheden.

Toepassing en functionaliteit:

De TC003 is ontwikkeld voor professionele inspectie- en onderhoudstaken, zoals in de automotive sector, HVAC-systemen en gebouwbeheer. Het apparaat combineert thermische en visuele data voor een gedetailleerde analyse.

• Dual-spectrum beeldvorming: Overlapt warmtebeelden met beelden van de 5 MP visuele camera voor meer context en detail.
• Temperatuurgrafiek (Waveform): Monitort temperatuurveranderingen in real-time en geeft deze weer in een golfvormgrafiek.
• Verschillende beeldmodi: Biedt 4 beeldmodi en 11 kleurenpaletten om thermische afwijkingen te visualiseren.
• Analyse op het apparaat: Opgeslagen beelden kunnen direct op de tablet worden geanalyseerd, zonder dat een computer nodig is.

Meetmogelijkheden en toepassingen:

Het apparaat biedt diverse meetfuncties voor een brede inzetbaarheid in technische omgevingen.

• Punt-, lijn- en vlakmeting: Maakt het mogelijk om de temperatuur van een specifiek punt, langs een lijn of binnen een geselecteerd gebied (warm/koud punt) te meten.
• Automotive inspectie: Geschikt voor het diagnosticeren van problemen in motoren, uitlaatsystemen en verwarmings- en koelsystemen.
• HVAC-systemen: Lokaliseert problemen met leidingen, radiatoren en luchtstromen.
• Gebouwinspectie: Detecteert warmtelekken, vochtproblemen en elektrische storingen in gebouwen.

Opslag en connectiviteit:

De TC003 biedt interne opslag en diverse draadloze en bedrade verbindingsmogelijkheden.

• Opslag: Beelden en video's worden opgeslagen op het interne geheugen van 32 GB. Data kan ook worden overgezet via een USB-stick dankzij de OTG-ondersteuning.
• Connectiviteit: Voorzien van Wi-Fi en Bluetooth voor draadloze communicatie. Een USB-poort maakt koppeling met andere apparaten en computers mogelijk.

Compatibele software en platforms:

De warmtebeeldcamera kan worden verbonden met externe apparaten voor dataoverdracht en beeldweergave.

• Windows: De camera is compatibel met Windows-laptops voor het overzetten en bekijken van beeldmateriaal.

Verpakkingsinhoud:

• 1x Topdon TCView TC003 warmtebeeldcamera
• 1x Stroomadapter
• 1x USB-kabel
• 1x Draagtas
• 1x Handleiding
• 1x Reinigingsdoek
• 1x Verpakkingsdoos

Technische specificaties: Specificatie Omschrijving Productmerk Topdon Productmodel TCView TC003 IR-resolutie 256 x 192 pixels Temperatuurbereik -20 °C tot +550 °C Thermische gevoeligheid (NETD) <40 mK Nauwkeurigheid ±2 °C of 2% van de maximale temperatuur Lens (FOV) 56.0° x 42.2° Visuele camera 5 megapixels Display 5-inch touchscreen (800 x 480 pixels) Besturingssysteem Android 11.0 Opslagcapaciteit 32 GB intern geheugen Connectiviteit Wi-Fi, Bluetooth, USB OTG Voeding 5000 mAh oplaadbare accu Afmetingen 221 x 140 x 186 mm Gewicht 900 g (bruto)
