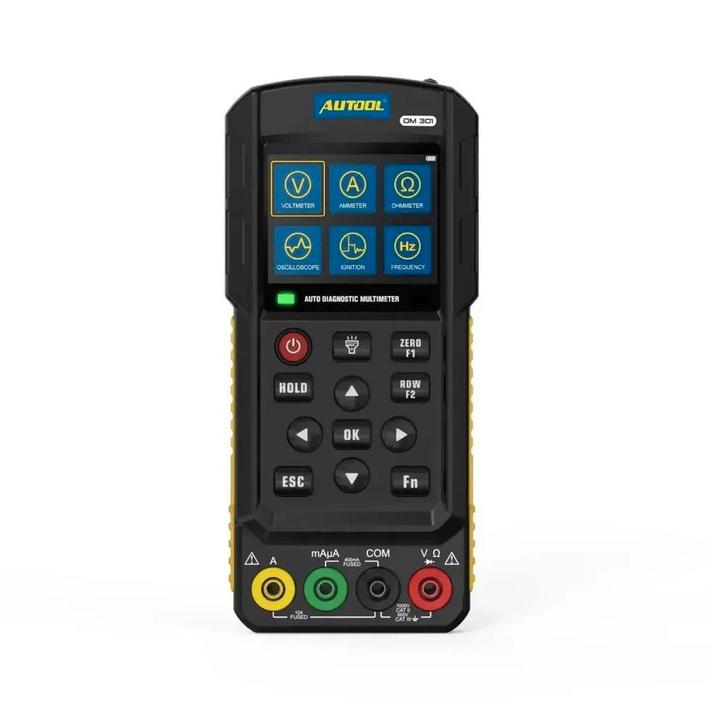

De Autool DM301 is een diagnostische multimeter ontworpen voor het meten van diverse elektrische parameters in voertuigsystemen. Dit apparaat combineert de functies van een standaard multimeter, zoals het meten van DC/AC-spanning, stroom en weerstand, met meer geavanceerde diagnostische mogelijkheden. De meetwaarden worden weergegeven op een 2.8 inch kleurenscherm met instelbare helderheid.

Naast de basismetingen beschikt de DM301 over een geïntegreerde single-channel oscilloscoop en een functie voor het testen van ontstekingspulssignalen. Het apparaat is uitgerust met een SD-kaartsleuf voor dataopslag, een ingebouwde ledlamp voor werk in donkere omstandigheden en een uitklapbare standaard voor handsfree gebruik. De functies en instellingen zijn toegankelijk via een intuïtief menu en fysieke knoppen.

Toepassing en functionaliteit:

De DM301 is ontwikkeld voor het uitvoeren van elektrische diagnoses en metingen aan voertuigen. De combinatie van multimeter- en oscilloscoopfuncties maakt het mogelijk om zowel statische als dynamische signalen te analyseren.

• Diagnostische multimeter: Voor het uitvoeren van standaard elektrische metingen zoals spanning, stroom, weerstand, frequentie en diodetesten.
• Oscilloscoop: De single-channel oscilloscoopfunctie maakt het mogelijk om elektrische signalen zoals die van sensoren (bijv. krukas- en nokkenassensoren) visueel weer te geven en te analyseren.
• Ontstekingspulstest: Een specifieke modus voor het controleren en diagnosticeren van signalen in het ontstekingssysteem van een voertuig.
• Dataopslag: Meetgegevens en golfvormen kunnen worden opgeslagen op een SD-kaart (niet meegeleverd) voor latere analyse.
• Gebruiksgemak: Voorzien van een 2.8 inch kleurendisplay, een uitklapbare standaard, data-hold functie en een ingebouwde ledlamp.

Meetbereiken en functies:

Het instrument biedt een breed scala aan meetfuncties die essentieel zijn voor automotive diagnostiek.

• DC-spanning: Meetbereik van 0 tot 1000 V.
• AC-spanning: Meetbereik van 0 tot 700 V.
• Stroomsterkte: Twee meetbereiken, 0 - 200 mA en 0 - 20 A.
• Weerstand: Meetbereik van 0 tot 1 M.
• Frequentie: Meetbereik van 1 Hz tot 1 MHz.
• Diodetest: Functie voor het testen van de doorlaatspanning van diodes.
• Continuïteitstest: Voor het controleren van de doorgang in circuits.

Verpakkingsinhoud:

• 1x Autool DM301 multimeter
• 1x Set testkabels
• 1x Ontstekingspulssignaalkabel
• 1x Handleiding
• 1x Opbergkoffer

Technische specificaties: Specificatie Omschrijving Productmerk Autool Productmodel DM301 Display 2.8 inch kleurenscherm Meetbereik DC-spanning 0 - 1000 V Meetbereik AC-spanning 0 - 700 V Meetbereik stroom 0 - 20 A / 0 - 200 mA Meetbereik weerstand 0 - 1 M Meetbereik frequentie 1 Hz - 1 MHz Oscilloscoop bandbreedte 500 kHz Dataopslag SD-kaartsleuf Veiligheidsclassificatie CAT III 600V Bedrijfstemperatuur 0 °C tot 40 °C Afmetingen 190 x 85 x 33 mm
