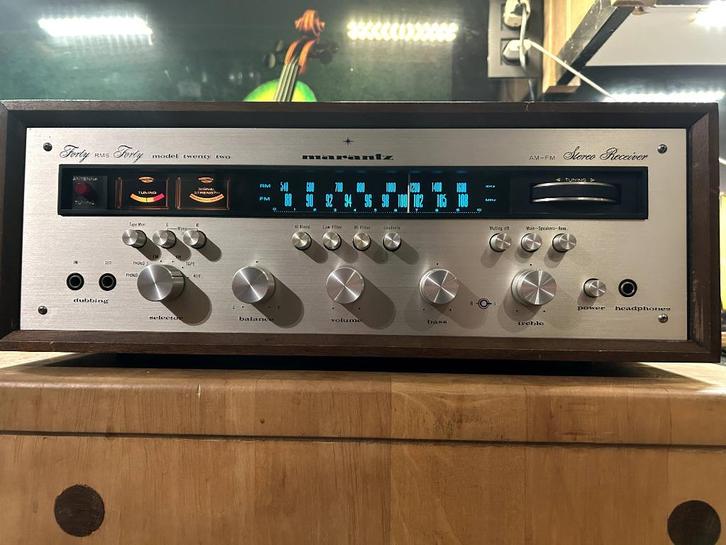

• Marantz Twenty Two Tuner Amp (22) In perfecte staat, met WOODCASE Doe een redelijk bod of prullenbak Kenners weten de prijs Voor anderen kijk naar de foto's of ga kijken op het net
• Uitgangsvermogen: 40 W onder 8 Ω (stereo) Frequentierespons: 20 Hz tot 20 kHz Frequentierespons: 20 Hz tot 20 kHz Vervorming: 0,3% Vervorming: 0,3%
• Vervorming: 0,3% Vervorming: 0,3%
• Dempingsfactor: 35 Signaal-ruisverhouding:
• 80 dB (lijn) Afmetingen: 5-1/2 x 17 x 15″ Afmetingen:
• 5-1/2 x 17 x 15″ Gewicht:
• 17

kg Jaar: 1969

FM-tuner De Model 22 FM-tuner heeft een FET-ingangstrap en de FI-versterker bevat drie geïntegreerde schakelingen en twee keramische filters. De FM-stereoscheiding op de Model 22 is geweldig.
De Model 22-ontvanger bevat een interessante functie voor het afstemmen van de antenne die vervorming van meerdere paden minimaliseert. Dit verschijnsel doet zich voor wanneer het FM-signaal via meerdere reflecties de antenne bereikt, wat interferentie en geluidsverslechtering veroorzaakt. Met een simpele druk op de knop voor het aanpassen van de antenne worden FM-circuits tijdelijk geactiveerd om opgenomen AM-signalen te detecteren. Aangezien een zuiver FM-signaal geen AM-component heeft, duidt elke variatie in de indicator op de aanwezigheid van meerdere paden. Door de antenne aan te passen om zowel de beweging van de indicator als de hoorbare vervorming tot een minimum te beperken, optimaliseert u de ontvangst door interferentie met meerdere paden te verminderen. Deze ingenieuze techniek maakt het mogelijk om meerdere paden te elimineren door simpelweg de indicator te observeren, zonder dat er complexere testapparatuur of -procedures nodig zijn.

Versterker
De versterker en voorversterker van Model 22 zijn van uitstekende kwaliteit en hebben tijdens het testen de nominale specificaties overtroffen dankzij de zeer lage vervorming en ruis, evenals een lineaire frequentierespons. De besturingstrap maakt gebruik van een unieke symmetrische push-pull printplaat. Behalve de input, maakt het gebruik van een direct gekoppeld ontwerp met degeneratieve feedback voor betere prestaties.

• Het nominale uitgangsvermogen is 40 watt per kanaal op luidsprekers van 8 ohm met minder dan 0,3% vervorming, maar de werkelijke prestaties die tijdens de tests zijn gemeten, overtreffen de specificaties.
• Het uitgangsvermogen is verhoogd tot 50 watt per kanaal op luidsprekers van 4 ohm.
• De gemeten vervorming was erg laag — minder dan 0,1% van 1 tot 50 watt, en nam alleen aanzienlijk toe bij een climax van meer dan 50 watt.
• De harmonische vervorming bleef bij volledig nominaal vermogen onder 0,14% van 20 Hz tot 20 kHz.
• De brom- en geluidsniveaus zijn uitzonderlijk laag.
• RIAA phono EQ is nauwkeurig tot op ± 0,7 dB.
• De frequentierespons is perfect vlak, bij ± 0,1 dB in de buurt van 20 Hz tot 20 kHz.

• De toonregelaars hebben variabele buigpunten om te voorkomen dat het middenbereik wordt beïnvloed.
• De filters hebben lichte hellingen van 6 dB/octaaf met afsnijpunten bij 80 Hz en 5 kHz.

Beoordeel
Aanzienlijk vermogen en een heel zorgvuldige constructie. Eenmaal goed afgesteld, is de Model 22 een geweldige machine. Eén van de succesvolste van zijn tijd.
De phono-stage is uitstekend!
Op de website van Hi-Fi Stereo Review stond het volgende over de Marantz Model 22:
„De prestaties van deze nieuwe receiver zijn ronduit uitzonderlijk. Het is de eerste Marantz-receiver met
een AM-tuner, waarvan de kwaliteit in ieder geval lijkt overeen te komen met die van de beste modellen die momenteel verkrijgbaar zijn. De
FM- en audiosecties van de Marantz Model 22 onderscheiden hem echter duidelijk van andere ontvangers en bewijzen dat het, als de fabrikant dat wenst, mogelijk is een geïntegreerde ontvanger te ontwerpen waarvan de prestaties overeenkomen met die van de best presterende afzonderlijke componenten.” Het interieur van

de Model 22 beschikt over vrij veel vakmanschap, in tegenstelling tot de cilinderkopbehuizingen van de latere 22xx-serie.
Achterpaneel
Het achterpaneel van de Marantz Model 22 heeft de volgende kenmerken:

• Het heeft een geschakeld stopcontact en een niet-geschakeld stopcontact voor het aansluiten van andere apparaten.
• Er is een knop om het beveiligingscircuit te resetten in geval van een trip.
• Het heeft in- en uitgangen voor 2 vinyldecks, een hulpapparaat en een bandrecorder.
• Er zijn aansluitingen voor twee paar luidsprekers.
• De luidspreker- en antenneaansluitingen maken gebruik van veerlipjes in de stijl van een pianotoets om de draden stevig op hun plaats te houden zonder schroeven die kunnen losraken of kortsluiting kunnen veroorzaken.

• Antenneaansluitingen werken met een coaxkabel van 300 ohm of 75 ohm om de antenne-impedantie goed aan te passen, hoewel een afgeschermde kabel van 300 ohm wordt aanbevolen om interferentie te verminderen.

De Model 22 was de eerste volledig solid-state receiver van Marantz, waarschijnlijk ontworpen door Standard Radio (Japan) en vervolgens aangepast aan de specificaties van Marantz. Het is minder krachtig en minder verfijnd dan latere modellen, maar het is niettemin een kwaliteitsapparaat van Marantz, dat nu wordt aangeboden voor een meer betaalbare prijs dan de oudere buizenmodellen of de meer gewilde ontvangers uit de 22xx-serie. Ondanks de bescheiden technische kenmerken legde de Model 22 de basis voor het soepele en muzikale geluid van de geïntegreerde solid-state versterkers van Marantz. Robuust van constructie en uitgerust met kwaliteitstransformatoren, blijft het, met de volgende versies van de 22xx-serie, een populaire vintage-keuze voordat Marantz zich afkeerde van zijn veeleisende hoogwaardige ontwerpen. De Model 22 biedt een glimp van het Marantz-geluid dat een tijdperk markeerde, zonder de buitensporige prijs van de buisaangedreven modellen van weleer.
