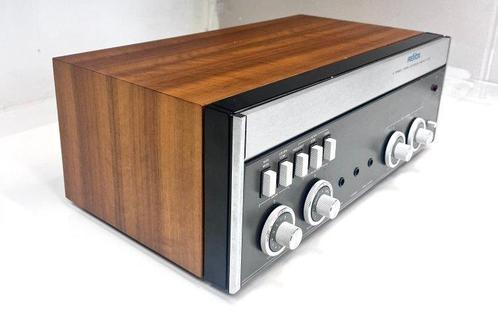

Revox - A78 MK II Amplificateur intégré à semi-conducteurs

Amplificateur Revox en bon état, modèle A78 MKII.
Aucune détérioration notable, et il fonctionne parfaitement comme il se doit.

Spécifications générales
• Type : amplificateur stéréo intégré
• Période de production : environ 1974–1978
Dimensions (LxHxP) : 415 × 160 × 245 mm
Poids : environ 8,2 kg
Puissance : environ 520 W (alimentation secteur)



Entrées et sorties

Entrées :
Microphone : 3 mV / 100 k
• Phono (MM/dynamique) : 3 mV / 47 k
• Phono (cristal/ceramique) : 230 mV / 800 k
• Tuner / Lecture cassette 1, 2 : 100 mV / 100 k
• Aux : 100 mV / 330 k
• Moniteur de bande : 250 mV / 50 k

Sorties:
• Tape Rec 1 & 2 : 175 mV / 50 k
• Tape Rec DIN : 30 mV / 80 k
Connexions de casque audio (2 x jack de 6,3 mm) : 5–16
Enceintes : 2 paires (4 – 16 chacune ; en utilisant deux paires, minimum 8 chacune)



Capacité nominale & capacité dynamique
puissance continue
• 8 : 2 × 40 W (< 0,1 % de distorsion à 1 kHz ; < 0,3 % de 40 à 15 kHz)
• 4 : 2 × 50 W
Capacité dynamique:
• 8 : 2 × 70 W
• 4 : 2 × 80 W



Qualité sonore & réponse en fréquence
Réponse fréquencielle : 10–40 kHz (selon DIN 46500), en 20 Hz–20 kHz ±1 dB
Intermodulation : < 0,3 % (250 Hz / 8 kHz ou 60 Hz / 7 kHz, rapport 4:1)
• Demperfactor : >20 (correspond à 26 dE1 à 8 )
Couplage parasite (crosstalk) : >60 dB à 1 kHz (pour toutes les entrées RCA)



Tone- en filterscontrole
Basses et tons aigus : étapes d'environ 12 dB (basse à 60 Hz, aigu à 12 kHz)
Filtre de présence : +3,6 dB à environ 2,5 kHz
• Filtre passe-bas (filtre pour basses) : 12 dB/octave, –8 dB à 60 Hz
• Coupe-haut (filtre aigu) : 12 dB/octave, –15 dB à 12 kHz
Génération de phonogrammes : norme RIAA/IEC, 50 Hz–15 kHz ±1 dB



Tableau récapitulatif

Caractéristique, Valeur
Année 1974 – 1978
Dimensions 415 × 160 × 245 mm
Poids 8,2 kg
Puissance continue 2 × 40 W (8 ), 2 × 50 W (4 )
Puissance dynamique 2 × 70 W (8 ), 2 × 80 W (4 )
Fréquences de réponse : 20 Hz–20 kHz ±1 dB ; bande de puissance 10–40 kHz
THD < 0,1 % tot < 0,3 %
Intermodulation < 0,3 %
Demperfactor >20
Diaphonie >60 dB
Contrôles de tonalité Basses et aigus ±12 dB, présence +3,6 dB
Possibilités de connexion polyvalentes, y compris une entrée pour bande
