Pioneer - SA 8100 Amplificateur stéréo à semi-conducteurs

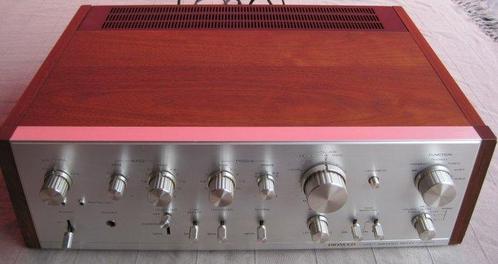

Pioneer SA-8100
Description

Le SA-8100 est l'amplificateur stéréo intégré puissant de Pioneer.
Il dispose d'un système de double registre de tonalité unique pour un réglage tonal polyvalent, de filtres subsoniques haute et basse fréquence, et d'une conception d'amplificateur purement complémentaire OCL extrêmement stable et fiable, avec un amplificateur différentiel dans la première étape. De grands condensateurs électrolytiques garantissent un fonctionnement stable.
Spécifications :
Puissance de sortie : 8 Ohms : 2x 40 W 4 Ohms : 2x 45 W
Fréquence de réponse : 10 Hz à 70 kHz
Distorsion harmonique totale : 0,05 %
Facteur de déversement : 60
Sensibilité d'entrée : 2 mV (microphone), 2,5 mV (MM), 150 mV (ligne)
Rapport signal-bruit : 70 dB (microphone), 80 dB (MM), 90 dB (ligne)
Sortie : 150 mV (lignes), 30 mV (DIN), 2 V (Pre-sortie)
Impédance de haut-parleur : de 4 à 16
Dimensions : 430 x 138 x 341 mm
Poids : 12,1 kg
Année de construction : 1973-1975

L'amplificateur a subi une révision complète comprenant les réparations suivantes :
Remplacer les petits transistors de signalisation dans le préamplificateur, l'amplificateur de correction RIAA et l'amplificateur de puissance ;
remplacer les transistors de la carte de protection ;
remplacer le condensateur de couplage de 10 µF (fuite en courant continu entre le préamplificateur et l'amplificateur de puissance) ;
régler le courant de repos (polarisation) et le décalage en courant continu L+R. (voir la dernière photo pour les pièces remplacées)

L'amplificateur fonctionne parfaitement et est en bon état. Premier propriétaire.


Pioneer SA-8100

Le SA-8100 est le puissant amplificateur stéréo intégré de Pioneer.
Il dispose d'un système de contrôle de tonalité à double tonalité unique pour une gestion sonore polyvalente, de filtres sous-soniques hauts et bas, ainsi que d'une conception d'amplificateur purement complémentaire OCL extrêmement stable et fiable, avec un amplificateur différentiel en première étape. De gros condensateurs électrolytiques garantissent un fonctionnement stable. Spécifications :
Puissance de sortie : 8 Ohms : 2x 40 W 4 Ohms : 2x 45 W
Réponse en fréquence : 10 Hz à 70 kHz
Distorsion harmonique totale : 0,05 %
Facteur d'amortissement : 60
Sensibilité d'entrée : 2 mV (microphone), 2,5 mV (MC), 150 mV (ligne)
Rapport signal-bruit : 70 dB (microphone), 80 dB (MM), 90 dB (ligne)
Sortie : 150 mV (ligne), 30 mV (DIN), 2 V (Pre-out)
Impédance de l'enceinte : de 4 à 16
Dimensions : 430 x 138 x 341 mm
Poids : 12,1 kg
Année de fabrication : 1973-1975

L'amplificateur a été entièrement réparé, comprenant les réparations suivantes : Les interventions suivantes ont été effectuées :
Remplacé les petits transistors de signal dans le préamplificateur, l'amplificateur de correction RIAA et l'amplificateur de puissance ; - Remplacé la carte de protection du transistor ; - Remplacé le condensateur de coupling de 10µF (fuite en courant continu entre le préamplificateur et l'amplificateur de puissance) ; - Ajusté le courant de repos (polarisation) et le décalage en courant continu L+R. (Voir la dernière photo pour les pièces remplacées.)

L'amplificateur fonctionne parfaitement et est en bon état. Premier propriétaire.
