Rollei PROTOTYPEN - 7 Hell-Einstellscheibe für Rolleiflex

PROTOTYPES - 7 plaques de réglage Hell pour Rolleiflex 6x6 + demande de brevet original de Rollei 1957 pour la plaque de réglage en tant que copie

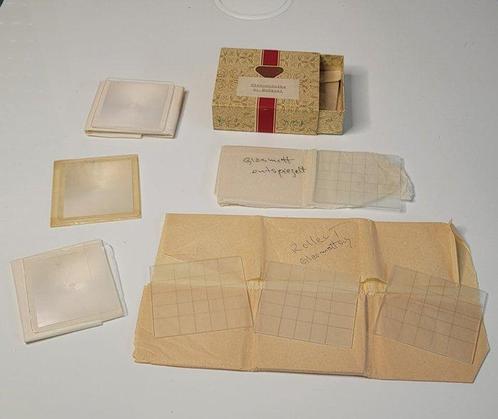

4 disques de réglage en verre avec grille compatibles avec tous les modèles de Rolleiflex équipés d'un disque de réglage en verre.
3 disques de réglage en plastique avec grille et cale de mesure centrale, disponibles en différentes versions.
Une pastille de réglage en plastique correspondant à la fabrication ultérieure en série avec une cale de mesure centrale.
Une deuxième plaque d'étalonnage en plastique clair a été développée avec une cale de mesure centrale, présentant des surfaces orientées à 4,5 degrés l'une par rapport à l'autre.
La troisième rondelle de réglage en plastique clair possède également une cale de mesure centrale, mais avec des surfaces inclinées.
Cette troisième variante n'a jamais été produite en série pour le Rolleiflex 6x6 (TLR). Ce n'est qu'avec les développements ultérieurs des appareils photo reflex que le wedge de mesure incliné s'est imposé.
Les variantes en plastique ont été développées en 1957 et étaient considérées à l'époque comme un produit de haute technologie.
Pour cela, comme pour les disques vinyles, il fallait créer un « maître » en cuivre pour reproduire la structure de surface. À l'époque, tout était produit en interne chez Rollei.
De plus, dans cette collection, il y a la demande de brevet originale « Franke & Heidecke » de 1957 pour la disquette de réglage en tant que copie, ainsi que la recherche de brevets de l'époque concernant des brevets similaires effectuée par la société Kodak Ltd. en 1955.
État des disques de réglage et des documents, voir images.
Toutes les plaques de réglage peuvent être utilisées dans les modèles TLR respectifs.
Les variantes en plastique et en verre sont des prototypes du département de développement de Rollei Werke Franke & Heidecke. Les documents proviennent également du département de développement de Rollei Werke Franke & Heidecke.
Mon père Joachim Proske était chef du développement optique chez Rollei-Werke Franke & Heidecke.
