Doepfer MSY 2 Midi-naar-synchronisatie-interface

Informatie over het product

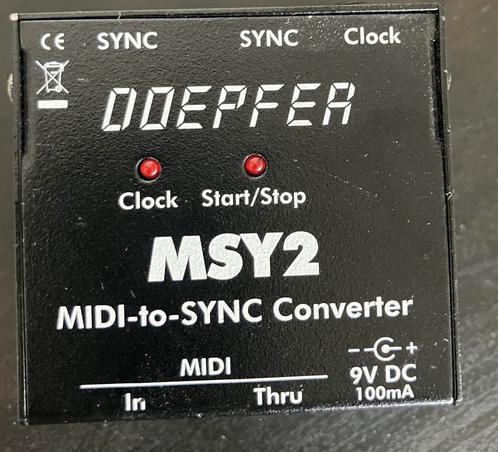

De DOEPFER MIDI TO SYNC INTERFACE MSY2 is een apparaat dat is ontworpen om een of twee eenheden te bedienen die zijn uitgerust met SYNC-ingangen. Het biedt ook een CLOCK-signaal dat kan worden gebruikt om andere functies van synthesizers of drummachines te bedienen. Het apparaat is uitgerust met twee SYNC-aansluitingen en een klokaansluiting.
Verbindingen

De MSY2 is voorzien van twee SYNC-aansluitingen (parallel) voor het aansturen van 1 of 2 eenheden die zijn uitgerust met SYNC-ingangen. Het CLOCK-signaal is bovendien beschikbaar op een miniatuur jack-aansluiting van 3,5 mm om andere functies van synthesizers of drummachines te bedienen, zoals arpeggio, gate of trigger, gesynchroniseerd met MIDI Clock. De Clock Socket ontvangt het kloksignaal van de SYNC-connector met dezelfde verdelingsfactor en spanningsniveau.

Verbind MIDI IN van de MSY2 met MIDI OUT van de MIDI-zender (bijv. MIDI-sequencer, MIDI-drumcomputer, MIDI-mastertoetsenbord) die de MIDI-gebeurtenissen Start, Stop en Clock in realtime kan genereren.
De MIDI THRU van de MSY2 kan worden aangesloten op MIDI IN van andere MIDI-apparaten (optioneel).

Indien gewenst kunt u de klokuitgang aansluiten op de stuuringang van een ander apparaat (bijvoorbeeld de arpeggiatorbesturingsingang van een synthesizer of een drummachine met aparte klokinvoer) om het te bedienen met een MIDI-gesynchroniseerd kloksignaal. Gebruik een geschikte kabel. Normaal gesproken wordt een kabel gebruikt met een 1/4 mono-jackstekker aan de ene kant (apparaat) en een 3,5 mm miniatuur mono-jackstekker (MSY2) aan de andere kant. Stroomvoorziening De MSY2 heeft geen ingebouwde voeding. Het kan op twee verschillende manieren worden geleverd:

We raden de voeding aan met een externe AC-adapter, omdat dit type voeding onder alle omstandigheden werkt. De fabrieksinstelling van de power select-jumper is voor een externe wisselstroomadapter.
Als u de MSY2 via MIDI In wilt voeden, moet de MIDI-zender 100% voldoen aan de MIDI-standaard, dat wil zeggen dat pin 4 van de MIDI-uitgang via een weerstand van 220 op +5V moet zijn aangesloten en pin 2 moet op Gnd zijn aangesloten.

Volg deze stappen om te controleren of je MIDI-zender geschikt is voor dit type voeding:

Open de behuizing van de MSY2 door de 4 schroeven te verwijderen met een geschikt gereedschap.
Binnenin zie je de printplaat van de MSY2 met twee mogelijke jumperlocaties: één bij de voedingsconnector en één bij de MIDI-ingang.
Als de jumper in de buurt van de voedingsconnector is ingesteld, wordt de MSY2 gevoed via een externe AC-adapter (7... 12V, minimaal 100 mA). Dit is de fabrieksinstelling.
Als de jumper in de buurt van de MIDI-ingang is ingesteld, wordt de MSY2 gevoed door MIDI (als de gebruikte MIDI-zender 100% MIDI-compatibel is). Er mag slechts één van de twee jumpers worden ingesteld. Anders wordt de MSY2 beschadigd!
Als geen van de twee jumpers is ingesteld, werkt de MSY2 niet.
