Rolluikschakelaars opbouw

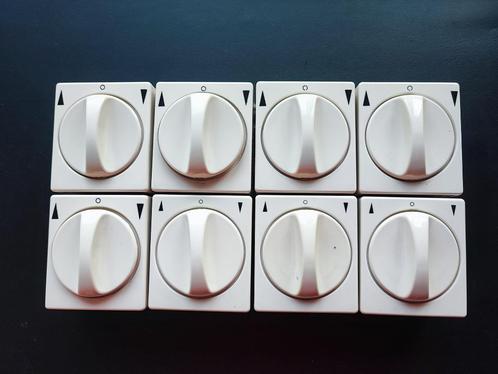

Vedder opbouw draaischakelaars voor 1 buismotor
- automatisch nulpunt of vastpunt, keuze d.m.v. blokkeringsnok
 - leverbaar in wit en creme/wit
- afmeting 64x52x40 mm
 - de draaiknop is ook los te verkrijgen
 - bodemplaat voor de schakelaars niet aanwezig, maar kan gemakkelijk afzonderlijk aangekocht worden.
Met deze opbouwschakelaars wordt het bedienen van je rolluik, zonnescherm, zonneluifel of screen moeiteloos. De aansluiting van de schakelaar is verrassend simpel. Hier is hoe je het doet:
1. In de kabel van de voeding zitten drie draden, een bruine, een blauwe en een groen-gele draad.
2. In de kabel van de buismotor zitten vier draden, een zwarte, een bruine, een blauwe en een groen-gele draad.
3. Verbind de groen-gele draden met elkaar, evenals de blauwe draden, hiervoor kan je in deze schakelaar de onderste 2 aansluitklemmen gebruiken.
 4. Sluit de bruine draad van de voeding aan op de draaischakelaar op de middelste van de 3 aansluitklemmen.
 5. Sluit de zwarte draad van de buismotor aan op de linkerklem in de draaischakelaar.
 6. Sluit de bruine draad van de buismotor aan op de rechterklem in de draaischakelaar.
 7. Draait het rolluik de verkeerde kant op verwissel de laatste zwarte en bruine draad met elkaar.
In het midden van de schakelaar bevindt zich een rode bus, deze zorgt ervoor dat je de schakelaar moet vasthouden om het rolluik omlaag of omhoog te laten gaan, dit is voor behoud van de buismotor en uw veiligheid.
 Wil je de schakelaar niet continu vasthouden, verwijder dan de rode bus, dit zal de schakelaar vergrendelen in de "omlaag" of "omhoog" positie, waardoor je hem niet constant vast hoeft te houden, hou er rekening dat wanneer de motor niet op de eindafstelling komt deze niet zal stoppen.

Specificaties
EAN Code: 7432257270210
SKU: 9920001
Kleur: creme/wit
Montage: opbouw
Materiaal: Kunststof
Afmeting: 56x64x40 mm (bxhxd)
