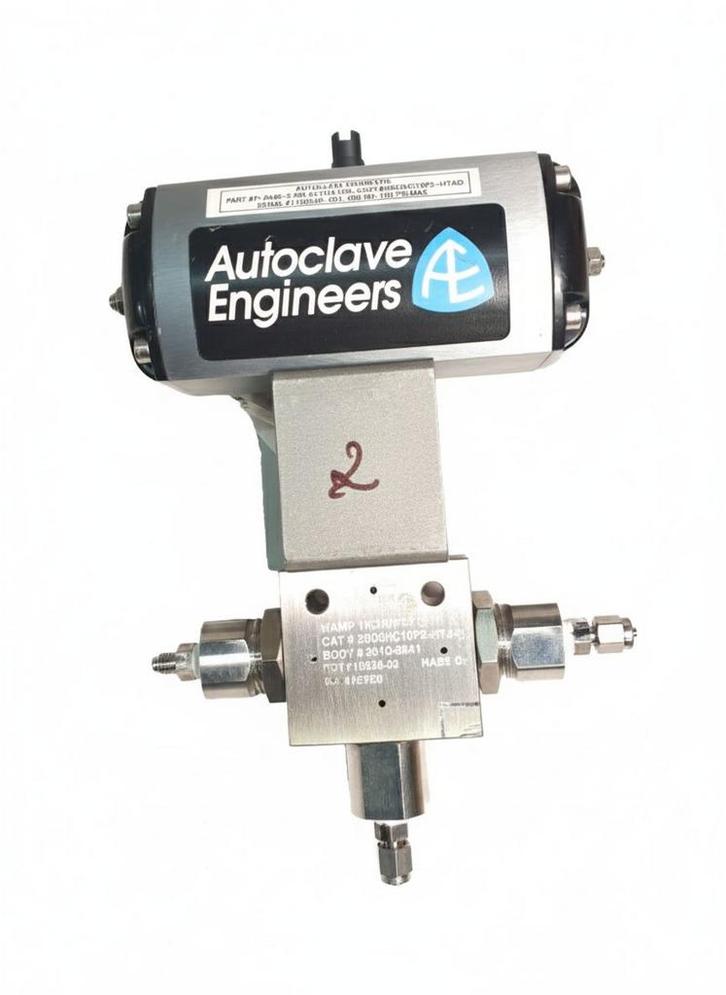

Autoclave Engineers P-8546-2 - Pneumatische luchtactuator (deel 1)

Beschrijving:
Dit is een pneumatische (lucht)actuator die is ontworpen om een klep op afstand te bedienen met behulp van perslucht. Actuatoren zoals deze zetten luchtdruk om in mechanische beweging om een klep te openen of te sluiten zonder handmatige bediening.

Fabrikant: Parker Hannifin Corporation. Typische voordelen zijn onder andere bediening van de klep op afstand, verbeterde veiligheid en automatiseringsmogelijkheden.

Belangrijkste kenmerken:
- Bedrijfsmodi: Luchtgestuurd openen (normaal gesloten) / Luchtgestuurd sluiten (normaal open) / Dubbelwerkende opties in sommige configuraties
- Ontwerp: Zuigertype (typisch voor klepbediening) voor betrouwbare werking en een lange levensduur.

- Bedrijfsdruk: Tot circa 150 psi (6,9 bar) maximaal (typisch bereik voor pneumatische actuatoren van Autoclave).

- Temperatuur/Omgeving: De omgevingstemperatuur van de actuator ligt doorgaans tussen ongeveer -20°F en 200°F (-29°C en 93°C) (voor actuatoren met zuiger).

- Doel in de montage: Gemonteerd op het klephuis (201D-0681), waardoor bediening op afstand (aan/uit-regeling) mogelijk is met behulp van een luchtstuursignaal.

Autoclave Engineers Klep (Serie 201D-0681) _ Klephuis (Deel 2)

Beschrijving:
Dit zijn industriële hogedrukkleppen, ontworpen voor veeleisende procesapplicaties. De kleppen zijn ontworpen voor een perfecte afsluiting en duurzaamheid onder hoge druk en worden vaak gebruikt in chemische, petrochemische, laboratorium- en hogedruksystemen.

Belangrijkste kenmerken:
- Functie: Regelt de vloeistof- of gasstroom in een systeem; het mechanische element dat de stroom opent/sluit of reguleert.

- Constructie: Roestvrijstalen behuizing, ontworpen voor hogedruktoepassingen.

- Spindelontwerp: Niet-roterende spindel om slijtage aan de spindel/zitting te voorkomen, wat de duurzaamheid en een goede afsluiting bevordert.

- Afdichting: Metaal-op-metaal zitting en PTFE-ingekapselde pakking voor een volledig lekvrije afsluiting en betrouwbare afdichting.

- Drukcapaciteit: tot 10.000 PSI
- Temperatuurcapaciteit: Standaardkleppen met PTFE-pakking kunnen werken tot circa 232 °C (450 °F), met optionele pakking voor een groter temperatuurbereik.

- Functie in de assemblage: Het belangrijkste stroomregelelement, bediend door de pneumatische actuator (P-8546-2), regelt of schakelt de vloeistof-/gasstroom.

Hoe ze samenwerken: Klep (201D-0681): Regelt de stroom van vloeistof of gas. Actuator (P-8546-2): Levert de kracht om het klepmechanisme te bewegen met behulp van luchtdruk. Samen vormen ze een pneumatisch bediende klepconstructie, waardoor bediening op afstand of automatisch mogelijk is.
