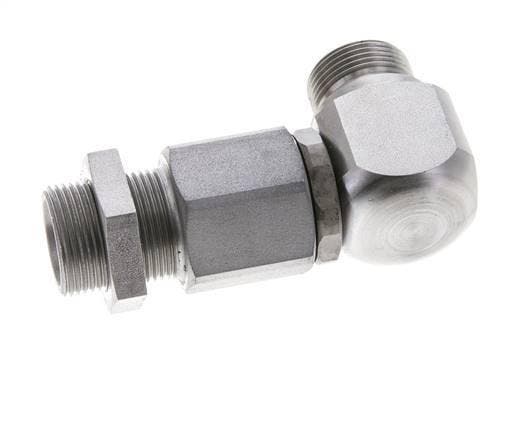

Ce raccord coudé à vis guidée par bille en acier zingué est conçu avec deux points de connexion de la bague coupante. Le raccord 1 est une bague coupante de 16 mm avec un écrou-raccord M24x1,5. Le raccord 2 est une bague coupante de 16 mm avec un écrou-raccord M24x1,5. Le matériau du joint est le NBR. La pression maximale est de 350 bars (5075 psi). Le raccord convient pour des températures allant de -20 à 90 °C (-4 à 194 °F). Le diamètre nominal est de 12 mm. Le filetage de la cloison est un filetage M 24x1,5 d'une longueur de 8 mm. Il peut supporter 20 rotations par minute. Il est fabriqué conformément à la norme DIN EN ISO 8434-1 (DIN 2353).
