ER ZIJN MEERDERE SCHAKELAARS BESCHIKBAAR

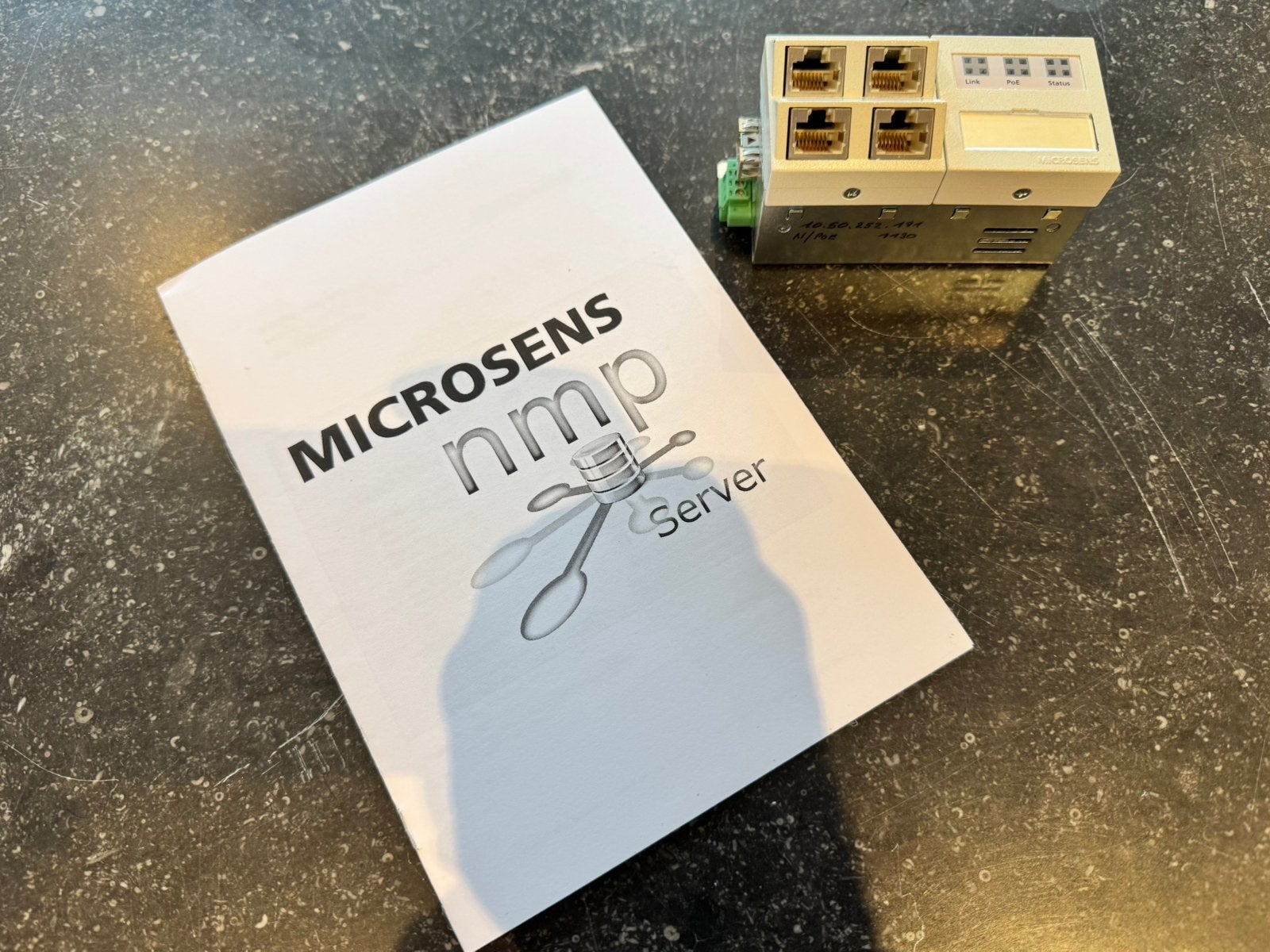

Microschakelaar van de 5e generatie.

Kenmerken:

Gigabit Ethernet-switch

• Gigabit Ethernet-microschakelaar zonder ventilator
• Volledige 10/100/1000Base-T-functie op alle koperen poorten
• Layer 2 opslaan en doorsturen, draadloos, niet-blokkerend
• Max. 8.192 MAC-adressen, leer- en
Automatische veroudering
• Jumbo-frames tot max. 10.240
Bytes
Connectoren
Opstraalverbinding
• 1x 1000 Base-SX/-LX-, SC- of ST-duplex,
• 1x 100/1000Base-X-optie, SFP-slot
Lokaal/Downlink
• 5 x 10/100/1000 Base-T (R) -45)
• Automatische onderhandeling
• Automatische MDI/MDI-X-functie voor uniform kabelgebruik.

Montage

• Inklikbare bevestiging in 45x45 (geen schroeven nodig)
• Kokers, plinten, perziken, vloer- en projectieboxen
• Breed assortiment montageaccessoires
Voeden
Geïntegreerde voeding voor 48 VDC (PoE-versie)
• Schakelaarverbruik 6,5 W; voor
PoE, ondersteunt max. 70 W
• galvanische scheiding tussen de switch en de PoE-voeding
Geïntegreerde voeding voor 230 VAC
• Schakelaarverbruik 5,5 W

Beheer

• Ondersteunt alle gebruikelijke standaarden van
Beheer.
• Kwaliteit van de dienstverlening (Triple Play),
64 VLANS
• Netwerkbeveiliging op basis van poorten
(IEEE 802.1X)
• Centraal beheerplatform (NMP)
2010)

Switch & tour

Gigabit Ethernet-switch
Layer 2+, IEEE 802.3-standaard
Nummer
Typ
Gigabit Ethernet, drievoudige snelheid
Prestatie
Opslaan en doorsturen
Volledige draadloze snelheid, niet-blokkerend op alle poorten
connector
10/100/1000 Base-T
RJ-45-poort, afgeschermd
MAC-adressen
8.192 adressen, automatisch leren en ouder worden
Soort kabel
Twisted-pair-kabel, categorie 5e, impedantie van 100 Ohm, impedantie van 100 Ohm, max. 100 m afstand
Jumbo Frames
VLANS
maximaal 10.240 bytes
IEEE 802.3ac-tagging
Stroomregeling
Pauzeframes (IEEE 802.3x), configureerbaar

IEEE 802.1p-prioriteit
VLAN-ID 0.4.095
Statische en dynamische tabel van
VLAN
Frezen
Power-over-Ethernet
Auto MDI/MDI-X, automatische polariteit
Apparatuur voor stroomvoorziening
(PSE) IEEE 802.3af
QoS
4 hardwarebestanden per poort
Prioriteit volgens:
• IPv4/IPv6
• IEEE 802.1p VLAN-prioriteit
• Haven
Instelling van het prioriteitsmechanisme (strikt of gewogen)

Klasse 0, max. 15,4W
Geforceerde modus (Legacy-apparaten)
1/2 paar vastzetten (+),
3/6 (-)

Uplink (vaste optiek)
Gigabit Ethernet
Ture
1000Base-SX (multimodus)
1000Base-LX (enkele modus)
connector
SC- of ST-dubbelzijdig
850 nm multimodus
1310nm enkele modus
Soort kabel
Multimodus (FO-gradiënt), 62,5 of 50/125 um enkele modus (FO met indexsprong), 9/125 um
Stroomregeling
Pauzeframes (TEEE 802.3x), configureerbaar
Uplink (SFP-sleuf)
Ture
Stroomregeling
connector
Gigabit Ethernet
100/1000 Base-X
Pauzeframes (IEEE 802.3x), configureerbaar
SFP-sleuf
(compatibele SFP's, zie §
Accessoires)
Downlink (Twisted-Pair-poort)
Typ
connector
Stroomregeling
Gigabit Ethernet, 10/100/1000Base-T met drie snelheden
RJ-45-poort, afgeschermd
Pauzeframes (IEEE 802.3x), configureerbaar
Frezen
Power-over-Ethernet
Auto MDI/MDI-X, automatische polariteit
Apparatuur voor stroomvoorziening
(PSE) IEEE 802.3af, klasse 0, klasse 0, max. 15,4 W, max. 15,4 W, geforceerde modus (pre-standaardapparaten), 1/2 (+), 3/6 (-) paar pinout
GELEID
Stroomvoorziening (gelijkspanning)
Voorgerecht
Verbruik
connector
Aarde (PE)
44,57V (type 48V)
Typ. 6,5 W (zonder PoE)
max. 70 W (met PoE)
3-polige aansluiting, PE/-/+
6,3 mm aansluiting
Stroomvoorziening (wisselspanning)
Voorgerecht
Verbruik
connector
Aarde (PE)
195.265 V (typisch 230 V)
50,60 Hz (standaard 50 Hz)
Typ. 5,5 W
3-polig klemmenblok, PE/N/L
6,3 mm aansluiting
Milieu
Temperatuur
Luchtvochtigheid
Omringend
0,40 °C
opslaan
-20,85 °C
10.90%, niet gecondenseerd.
Mechanica
Dimensies
90 x 45 x 58 mm (B x 1 x H, zonder aansluitingen)
Typ
Link
Diepte
12 LED's, kleurcode
Gewicht
34 mm
310 g
Lokale poorten 1.4 knippert groen dataverkeer
Normen
geen configuratielimiet.
Oranje geblokkeerd
DIT
rossig
Kracht
ongeoorloofd
Lokale poorten 1.4 groen aangedreven door PoE
oranje PoE Standby
Status
rode PoE-fout
Link-opwaartse verbinding (5), neerwaartse link (6)
beveiliging
Emissie
Immuniteit
IEEE Ethernet
Knippert groen voor dataverkeer, configuratie zonder limiet.
Oranje geblokkeerd, rood niet toegestaan
Status van de schakelaar (S)
2004/108/EG (EMC)
2006/95/EG (laagspanning)
EN 60950-1:2006
IN 55022:2006
IN 55024:1998
802.3i
10Base-T
802.3u
100 Base-T
802.3z
1000 Base-X
802.3ab 1000Base-T
802,3x
Stroomregeling
802.3ac VLAN-tagging
802.3af Power-over-Ethernet
onrijp
Switch klaar voor onderhoud
Stroomdownlink (P)
groen aangedreven door PoE
oranje PoE Standby
